Matrix VERSA Series - Page 69

69
A
B
D
C
1

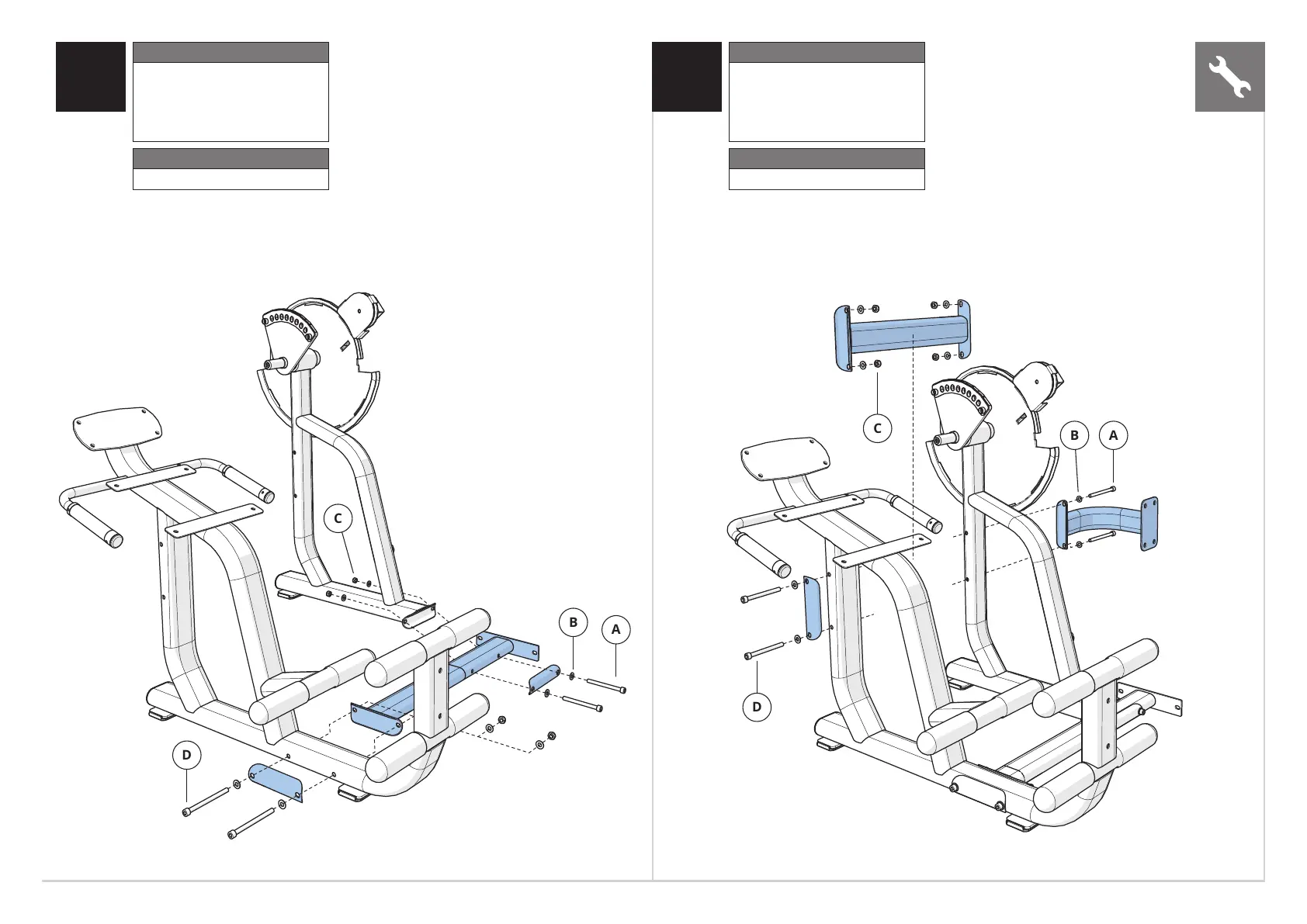

Fase 1 Hardware
Descrizione Q.tà
A
B
C
D
Bullone (M10x105L)
Rondella arcuata (Φ10,2)
Dado (M10)
Bullone (M10x125L)
2
8
4
2
Valore di coppia:
77 N m/57 piedi-lb
2
A
B
D
C
Fase 2 Hardware
Descrizione Q.tà
A
B
C
D
Bullone (M10x105L)
Rondella arcuata (Φ10,2)
Dado (M10)
Bullone (M10x125L)
2
8
4
2
Valore di coppia:
77 N m/57 piedi-lb
Non tirare completamente i connettori
del telaio nché l’assemblaggio non
è completo. Vibra-Tite 135 Red Gel
o equivalente deve essere utilizzato
su tutti gli elementi di ssaggio che
non sono stati assemblati con i dadi
nylock.
ITALIANO
