Matrix VERSA Series - Page 70

70
E
H
G
F
3 4
E
I

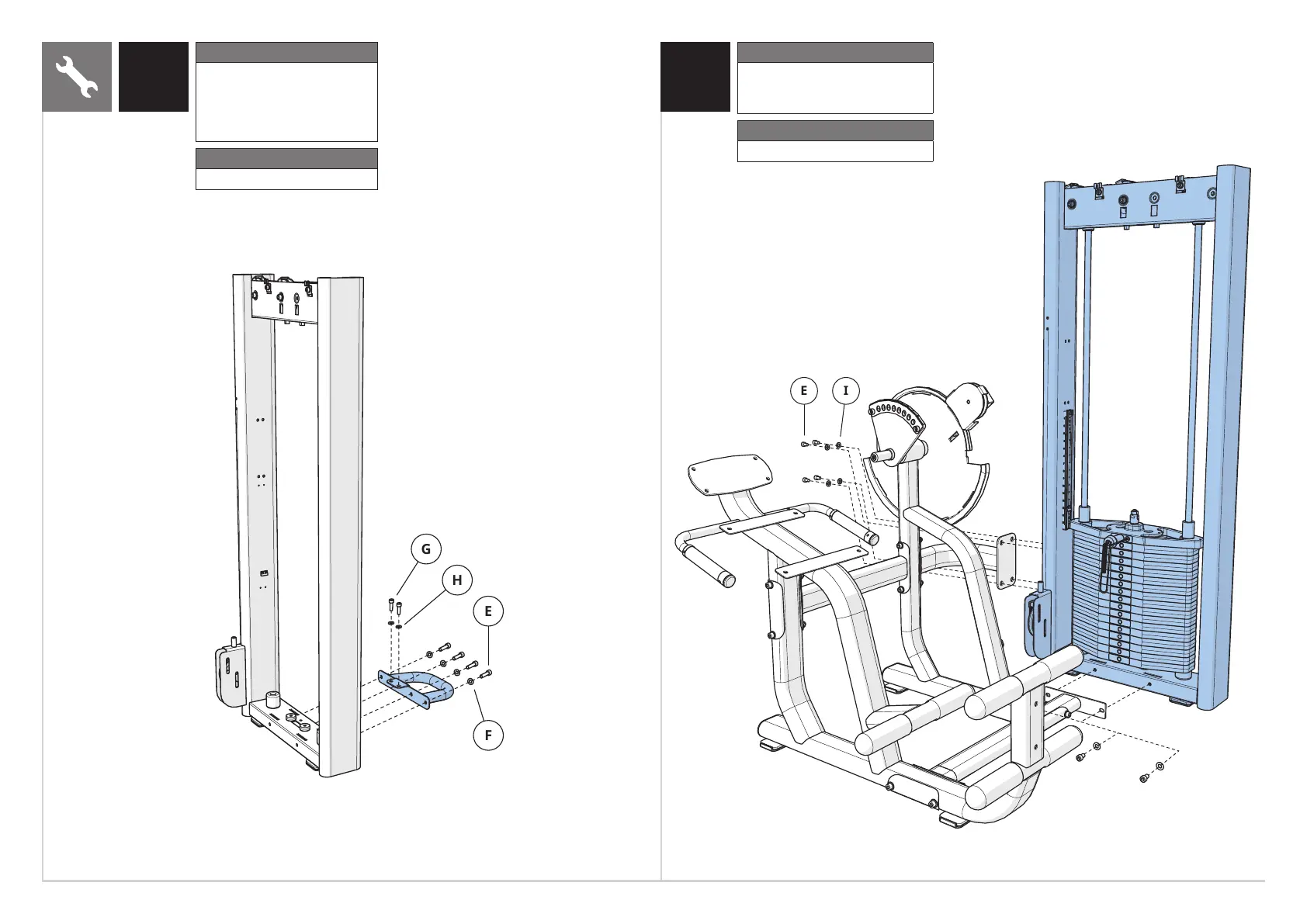

Fase 4 Hardware
Descrizione Q.tà
E
I
Bullone (M10x20L)
Rondella piana (Φ10,2)
6
6
Valore di coppia:
57 N m/41 piedi-lb
Fase 3 Hardware
Descrizione Q.tà
E
F
G
H
Bullone (M10x20L)
Rondella piana (Φ10,5)
Bullone (M8x20L)
Rondella piana (Φ8,4)
4
4
2
2
Valore di coppia:
77 N m/57 piedi-lb
ITALIANO
