10 0 W R M S /8 OHM PER CHAN NE L
PEAK OUTPUTVOLTAGE:28 VOLTS
WARNING
*.FOR CONTINUEDPROTECTION AGAINS T
RISK OF FIRE REPLACEONLY W ITH SAME
TYPE A ND RATING OFFUSE
*. T H E U N IT IS F O R IN D O O R U S E O N LY
*.THEUNITMUSTBEEARTHED
*.FOR PROFESSIONALUSE ONLY
F us e :3 .5 A
AC:230V
HIGH
100 W R M S /8 OHM PER CHANNEL
PEAK OUTPUT VOLTAGE:28 VOLTS
WARNING
*.FOR CONTINUED PROTECTION AGAINST
RISK OFFIRE REPLACE ONLY W ITH SAM E
TYPE AND RATING OFFUSE
*.THE UN IT IS FOR IN DOOR USE ON LY
*.THEUNITMUSTBEEARTHED
*.FOR PROFESSIONALUSE ONLY
F us e :3 .5 A
AC:230V
MAX 7136
3
2
1
4
MAX 7136
Professional PA amplifier

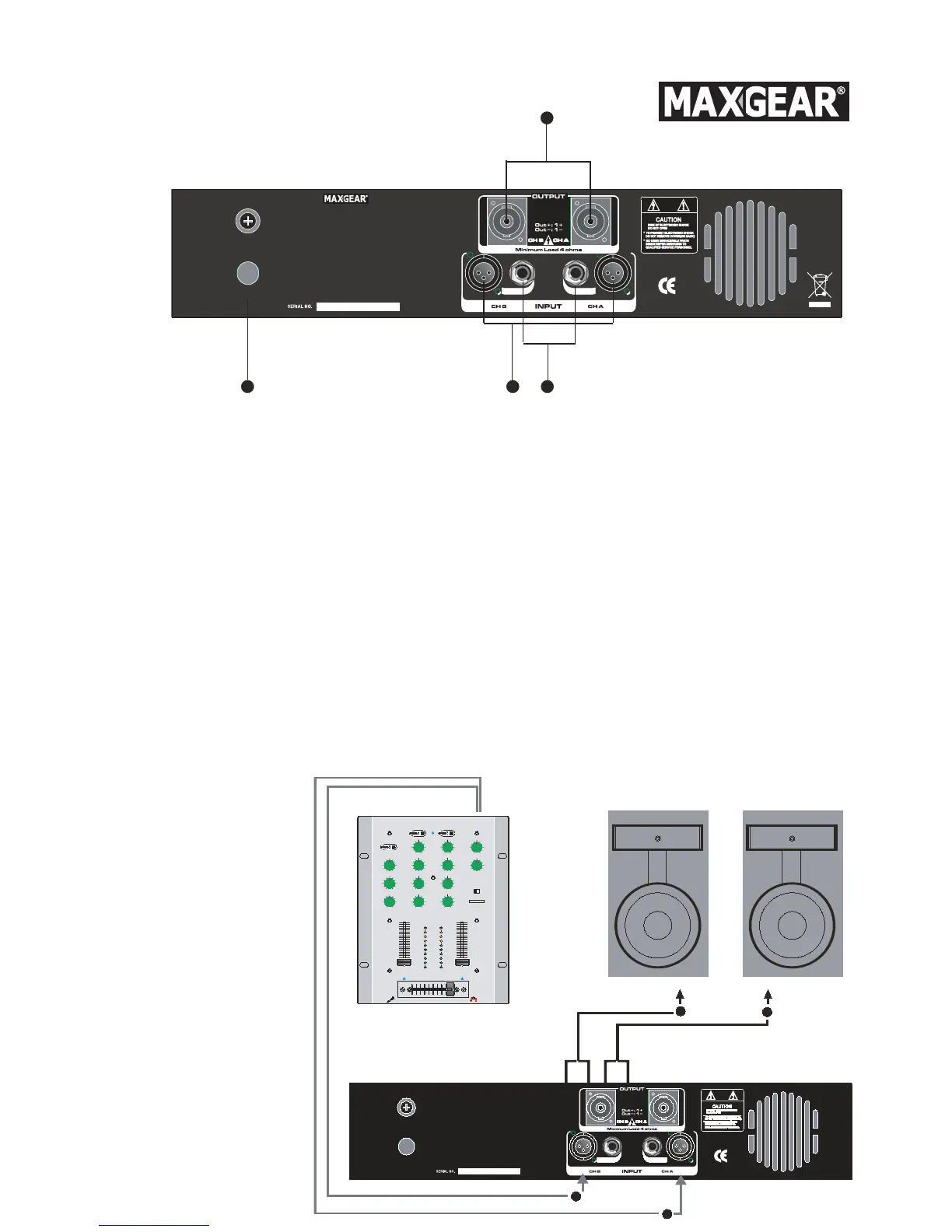

Éléments de commande
1. ENTRÉES
Connecteurs XLR.
Entrées de deux canaux de l’amplificateur reçoivent les signaux de ligne à haute impédance depuis l’ap-
pareil avec sorties à haut niveau.
2. LINK
Connecteurs JACK.
Ces connecteurs sont branchés en parallèle aux connecteurs XLR donnés.
Ceci permet à l’autre unité (par exemple, un autre amplificateur) d’être connecté en série (d’être en cycle
fermé) « daisy-chained » par rapport à la première. Ainsi il est possible d’alimenter plusieurs amplifica-
teurs en utilisant le même signal et créer ainsi des systèmes sonores plus puissants.
3. SORTIES
Connecteurs Speakon (impédance minimale 4 Q).
NOTE : afin d’éviter l’endommagement éventuel des haut-parleurs, branchez à l’amplificateur uniquement
des systèmes dont les limites du facteur de charge et le limites de l’impédance répondent aux limites de
l’amplificateur (voir chapitre Caractéristiques techniques de votre modèle d’amplificateur concret). Utilisez
uniquement des câbles destinés aux haut-parleurs, jamais des câbles de signaux, c’est-à-dire, câbles uti-
lisés couramment pour les micros, les instruments et en général pour les appareils audio.
4. A.C.
Power Input.
Schéma de
branchement
