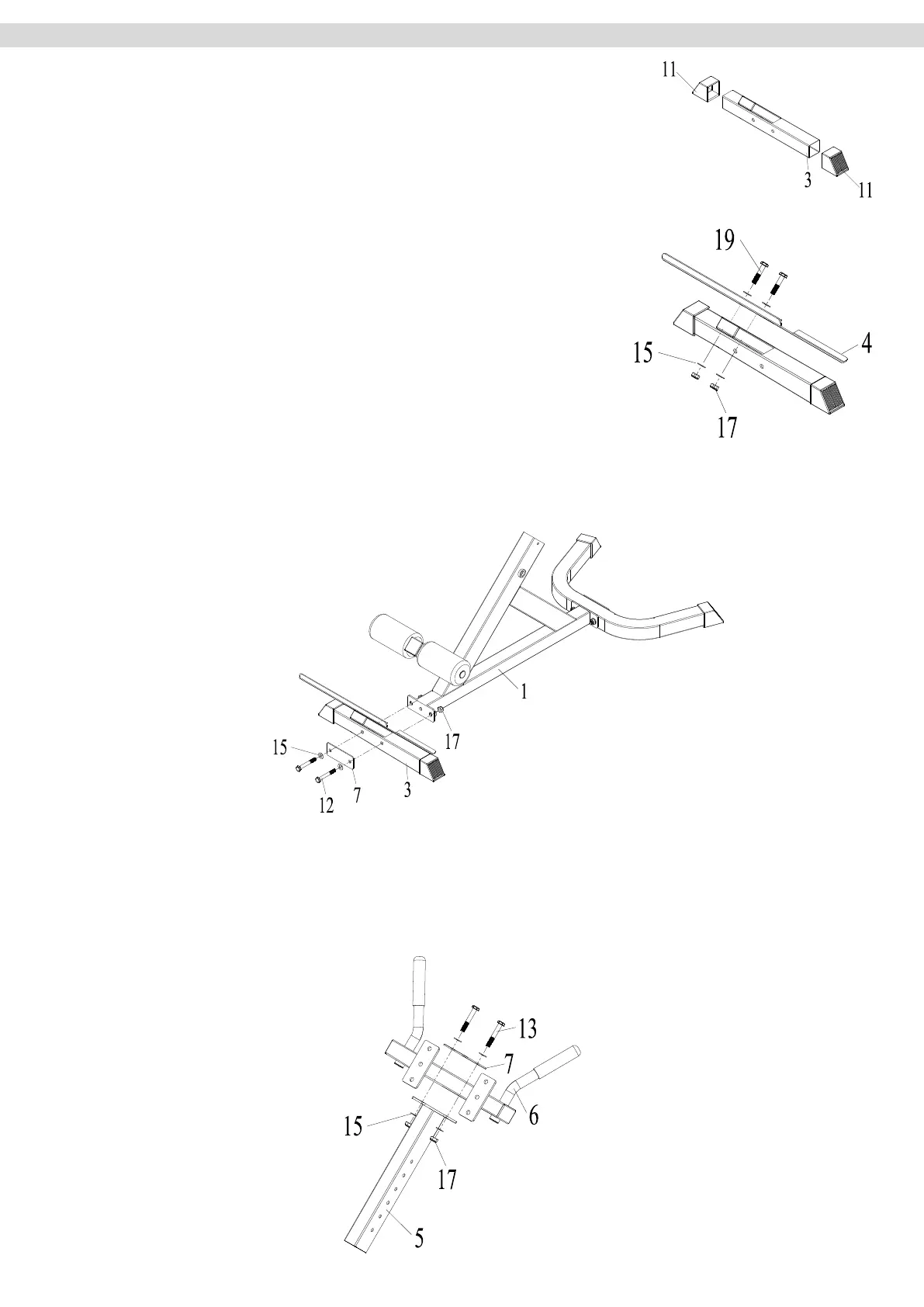

Passo 3:
Inserire i due tappi di copertura (11) alle due estremità della base di appoggio anteriore (3).
Passo 4:
Fissare la base di appoggio per i piedi (4) al supporto inclinato presente sulla base di appog-
gio anteriore (3) usando due viti a testa esagonale M10x50 (19), quattro rondelle M10 (15) e
due dadi autobloccanti M10 (17).
Passo 5:
Fissare la base di appoggio anteriore (3) al supporto della barra principale (1) usando la
barra di rinforzo (7), due viti a testa esagonale M10x75 (12), quattro rondelle M10 (15) e due
dadi autobloccanti M10 (17).
Passo 6:
Fissare il telaio dell’impugnatura (6) sul supporto superiore dell’elemento regolabile (5)
usando una barra di rinforzo (7), due viti a testa esagonale M10x65 (13), quattro rondelle
M10 (15) e due dadi autobloccanti M10 (17).
Montaggio
