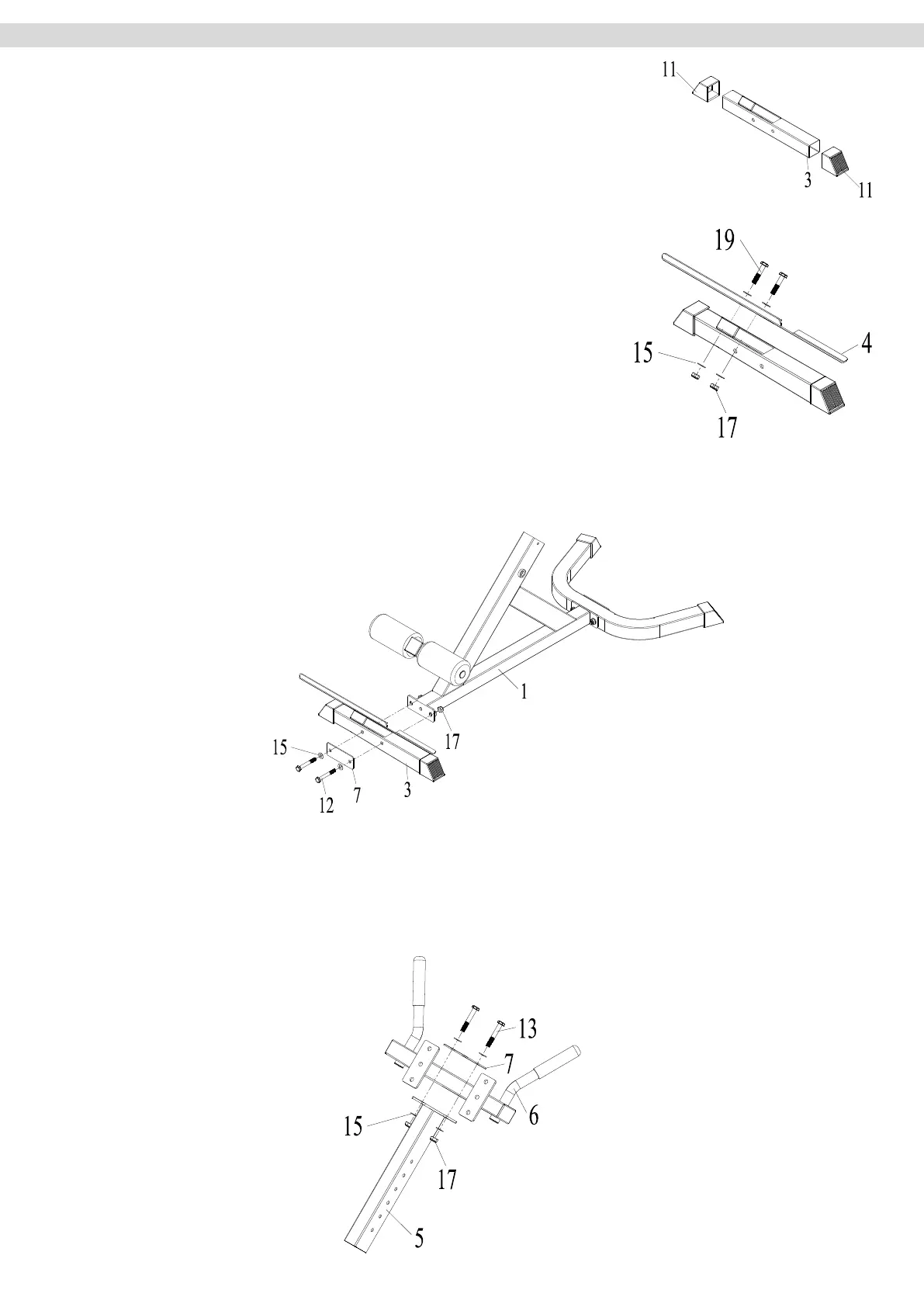

Assemblage - étape 3 :
Insérez un capuchon (11) dans chaque extrémité du socle avant (3).
Assemblage - étape 4 :
Fixez le repose-pied (4), en utilisant deux boulons à tête hexagonale M10x50 (19),
quatre rondelles M10 (15) et deux écrous de serrage M10 (17), au support incliné sur le
socle avant (3).
Assemblage - étape 5 :
Fixez le socle avant (3) au support arrière du support principal (1) en utilisant la plaque
de renfort (7), deux boulons à tête hexagonale M10x75 (12), quatre rondelles M10 (15)
et deux écrous de serrage M10 (17).
Assemblage - étape 6 :
Fixez le cadre du guidon (6) au support supérieur du support de réglage (5) en utilisant
la plaque de renfort (7), deux boulons à tête hexagonale M10x65 (13), quatre rondelles
M10 (15) et deux écrous de serrage M10 (17).
Assemblage
