Montage

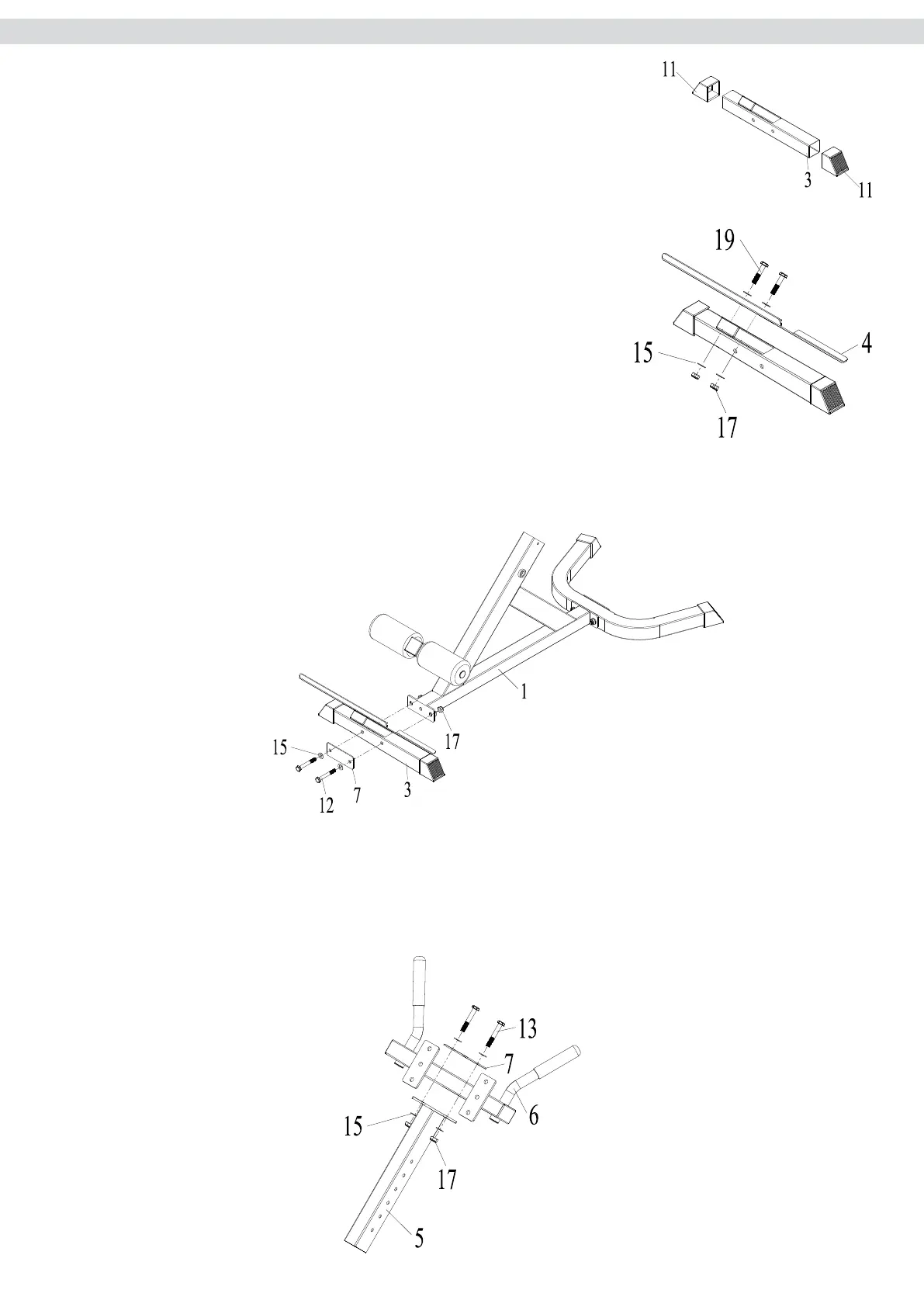

Montageschritt 3:
Schieben Sie je eine Endkappe (11) rechts und links auf das Standrohr (3).
Montageschritt 4:
Befestigen Sie die Fußplatte (4) mit zwei Sechskantschrauben M10x50
(19), vier Unterlegscheiben M10 (15) und zwei Sicherungsmuttern M10
(17) an der schrägen Aufnahme des Standrohres (3).
Montageschritt 5:
Befestigen Sie das Standrohr (3) mit der Halteplatte (7), zwei Sechskantschrauben M10x75 (12),
vier Unterlegscheiben M10 (15) und zwei Sicherungsmuttern M10 (17) an der hinteren Aufnahme
des Basisrahmens (1).
Montageschritt 6:
Befestigen Sie den Handgriffrahmen (6) mit der Halteplatte (7), zwei Sechskantschrauben M10x65
(13), vier Unterlegscheiben M10 (15) und zwei Sicherungsmuttern M10 (17) an der oberen
Aufnahme des Rohres mit Höhenverstellung (5).
6
