INSTRUCCIONES PARA EL INSTALADOR:
S
Espacio libre lateral - la unidad puede instalarse de manera segura incluso sin separación de la pared lateral si las
limitaciones de espacio lo requirieran.
Aviso para el instalador: Deje las instrucciones de instalación con el electrodoméstico.
Aviso para el propietario: Conserve estas instrucciones como referencia futura.

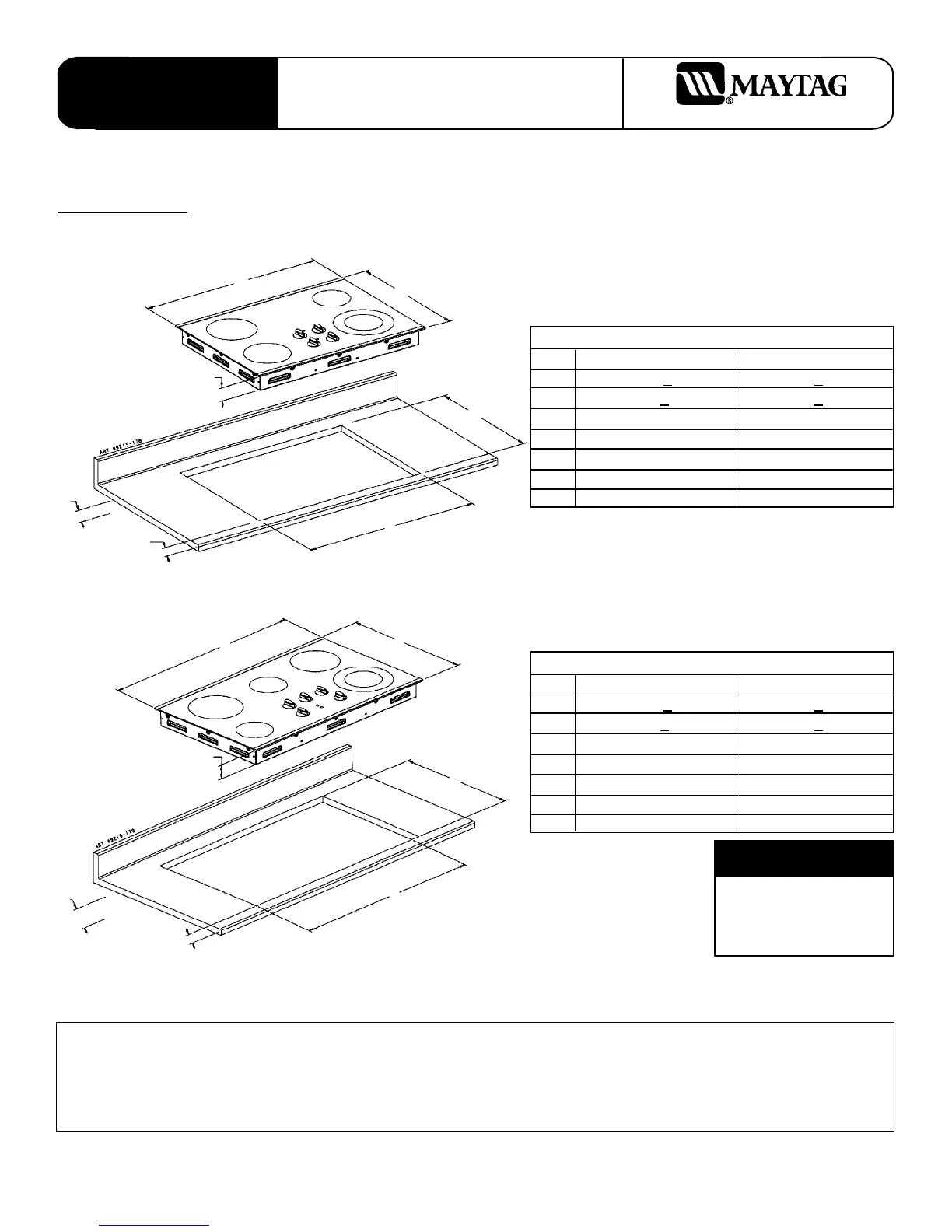

DIMENSIONES
pulgadas cm
A 34-9/16 +
1/16 87.9 + 0.2
B20-3/8+
1/16 51.9 + 0.2
C 2-1/8 mín. 5.4
D 4-1/8 espacio libre mín. 10.5
E 35-5/16 89.7
F 21 53.3
G3-3/4 9.5
INSTRUCCIONES
DE INSTALACIÓN
Superficie radiante para cocinar
Modelos MEC5430 y MEC5536
403 WEST FOURTH STREET, NORTH D NEWTON, IA 50208
SUPERFICIES RADIANTES PARA
COCINAR DE CINCO ELEMENTOS
SUPERFICIES RADIANTES PARA
COCINAR DE CUATRO ELEMENTOS
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA
QUE LO USE EL INSPECTOR ELÉCTRICO LOCAL
IMPORTANTE: La instalación debe realizarla solamente un técnico autorizado de Maytag u otro instalador calificado.
Lea las “Instrucciones de seguridad” en el libro de Uso y cuidado antes de usar el electrodoméstico.
(Las dimensiones se muestran en pulgadas y centímetros)
DIMENSIONES
pulgadas cm
A 29-1/16 +
1/16 74.0 + 0.2
B20-3/8+
1/16 51.9 + 0.2
C 2-1/8 mín. 5.4
D 4-1/8 espacio libre mín. 10.5
E 29-15/16 76.0
F 21 53.3
G3-3/4 9.5
LAS UNIDADES SE PROVEEN CON UN CABLE FLEXIBLE DE D.I. DE 1/2² (1.3 cm) DE 48² (121.9 cm) DE LARGO
CON CONECTORES DE ALAMBRE DE 6² (15.2 cm) A LOS EXTREMOS, TERMINADOS E INSTALADOS POR EL
FABRICANTE (CONÉCTELAS A UN SERVICIO ELÉCTRICO DE 240/120 VATIOS).
IMPORTANTE
LAS DIMENSIONES
DEL HUECO SON
VITALES
NOTA: “D” es el espacio libre necesario para medir la profundidad de la unidad a la parte superior del mostrador.
Típico para todas las unidades.
D
A
B
G
C
F
E
D
A
B
C
D
E
F
G
A
C
D
B
G
E
F
