5. The user interface assembly is held to the
console insert panel by five screws. Once
the screws are removed, the user interface
assembly can be removed from the plastic
housing. See figure 14.
Reinstalling the Electronic Assemblies
Refer to preceding removal sections and replace in
reverse order.
NOTE: When replacing the cycle selector switch,
make sure that the shaft is positioned through the
center of the shaft seal that is captive between the
decorative overlay and the console panel insert.
NOTE: When reconnecting wire connections, be
sure to route the user interface wires beneath the
retainer clips on the user interface back cover.
REMOVING THE BACK PANEL
1. Unplug dryer or disconnect power.
2. Remove the cover plate screw and cover plate.
S
ee figure 15.
3. Remove the eight rear screws from the back
panel, then remove panel.
5. L’interface-utilisateur est fixée sur le panneau
de la console par cinq vis. Une fois les vis
enlevées, l’interface-utilisateur peut-être retirée
du logement en plastique. Voir figure 14.
Réinstallation des composants électroniques
Consulter ci-dessus la description de la dépose des
composants; exécuter les opérations dans l’ordre inverse.
NOTE : Lors de la réinstallation du commutateur du sélecteur
de programme, veiller à positionner la tige de commande au
centre du joint captif entre la garniture décorative et le panneau
inséré de la console.
NOTE : Lors du rebranchement des conducteurs, veiller à faire
passer le câblage de l’interface-utilisateur sous les agrafes de
retenue du couvercle arrière de l’interface-utilisateur.
DÉPOSE DU PANNEAU ARRIÈRE
1. Débrancher la sécheuse ou déconnecter la source de
courant électrique.
2. Ôter la vis du couvercle et le couvercle. Voir figure 15.
3. Enlever les huit vis arrière du panneau arrière, puis enlever
le couvercle.

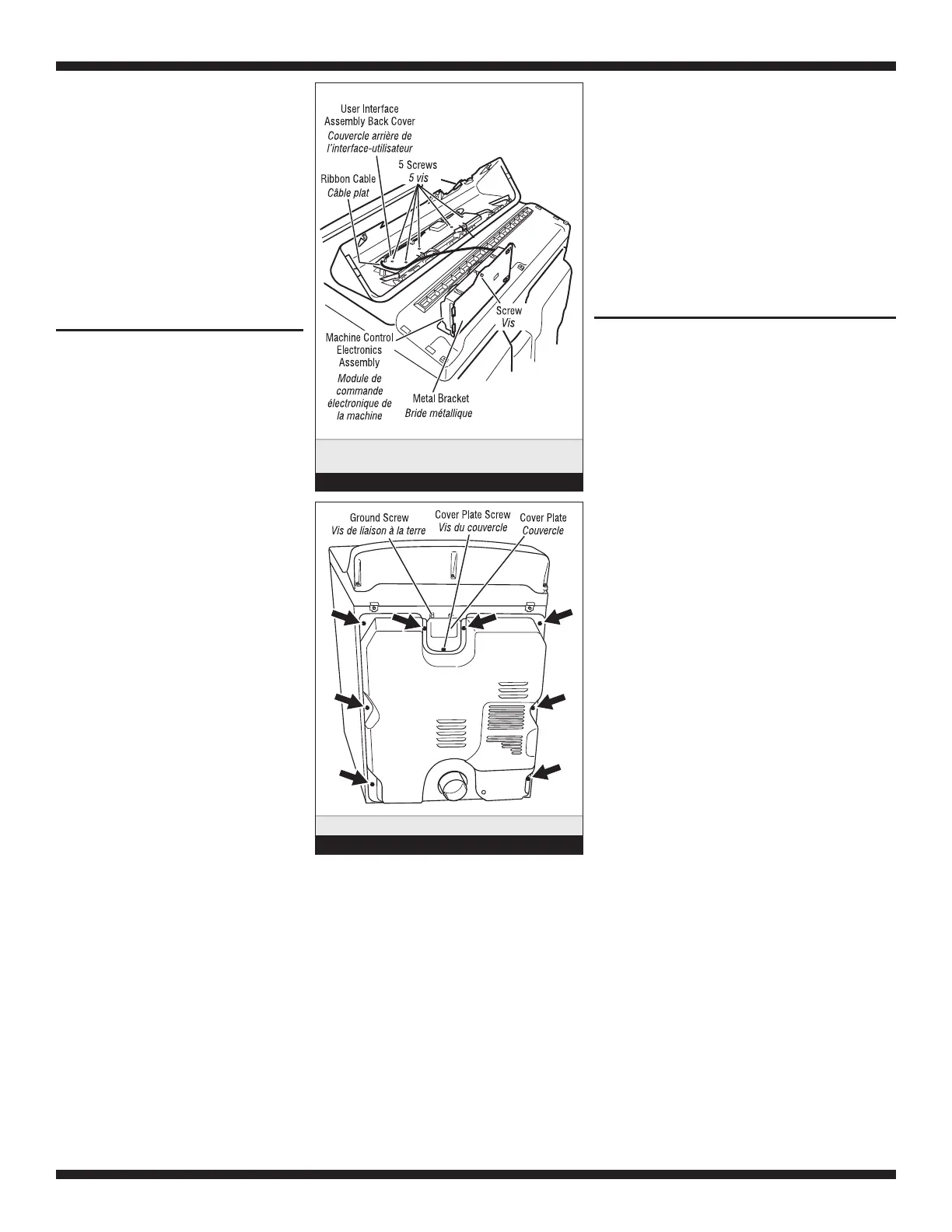

Remove screws. Ôter les vis.
Figure 15
Locate the electronic
assemblies.
Position des modules
électroniques.
