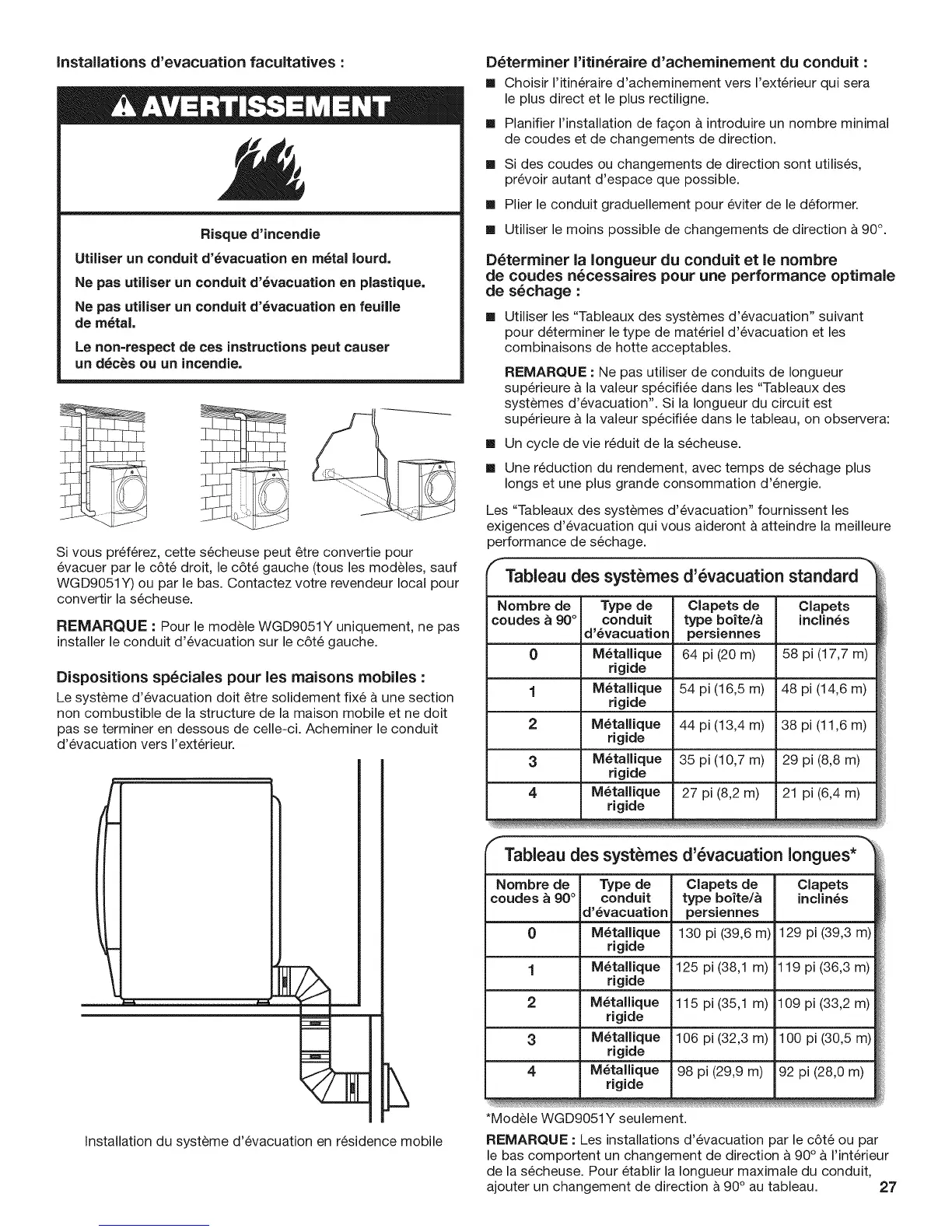

Installationsd'evacuation facultatives :
Risque d'incendie
Utiliser un conduit d'_vacuation en m_tal Iourd.
Ne pas utiliser un conduit d'_vacuation en plastique.
Ne pas utiliser un conduit d'_vacuation en feuille
de m_tal.
Le non=respect de ces instructions peut causer
un d_c_s ou un incendie.
Si vous pr6f6rez, cette s6cheuse peut _tre convertie pour
6vacuer par le c6t6 droit, le c6t6 gauche (tous les modeles, sauf
WGD9051Y) ou par le bas. Contactez votre revendeur local pour
convertir la s6cheuse.
REMARQUE : Pour le modele WGD9051Y uniquement, ne pas
installer le conduit d'6vacuation sur le c6t6 gauche.
Dispositions sp_ciales pour les maisons mobiles :
Le syst_me d'6vacuation dolt _tre solidement fix6 a une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de celle-ci. Acheminer le conduit
d'6vacuation vers I'ext6rieur.
Installation du systeme d'6vacuation en r6sidence mobile
D_terminer I'itin_raire d'acheminement du conduit :
[] Choisir I'itin_raire d'acheminement vers I'ext6rieur qui sera
le plus direct et le plus rectiligne.
[] Planifier I'installation de fagon & introduire un nombre minimal
de coudes et de changements de direction.
[] Si des coudes ou changements de direction sont utilis6s,
pr6voir autant d'espace que possible.
[] Plier le conduit graduellement pour 6viter de le d6former.
[] Utiliser le moins possible de changements de direction a 90 °.
D_terminer la Iongueur du conduit et le hombre
de coudes n_cessaires pour une performance optimale
de s_chage :
[]
[]
[]
Utiliser les "Tableaux des systemes d'6vacuation" suivant
pour d6terminer le type de mat6riel d'6vacuation et les
combinaisons de hotte acceptables.
REMARQUE : Ne pas utiliser de conduits de Iongueur
sup6rieure & la valeur sp6cifi6e dans les "Tableaux des
systemes d'6vacuation". Si la Iongueur du circuit est
sup6rieure a la valeur sp6cifi6e dans le tableau, on observera:
Un cycle de vie r6duit de la s6cheuse.
Une r6duction du rendement, avec temps de s6chage plus
longs et une plus grande consommation d'6nergie.
Les "Tableaux des systemes d'6vacuation" fournissent les
exigences d'6vacuation qui vous aideront a atteindre la meilleure
performance de s6chage.
Tableau des syst_mes d'_vacuation standard
Nombre de
coudes & 90°
Type de Clapets de Clapets
conduit type boite/& inclines
d'_vacuation persiennes
M_tallique 64 pi (20 m) 58 pi (17,7 m)
rigide
M_tallique 54 pi(16,5 m) 48 pi (14,6 m)
rigide
M_taHique 44 pi (13,4 m) 38 pi (11,6 m)
rigide
M_taIHque 35 pi(10,7 m) 29 pi(8,8 m)
rigide
M_tallique 27 pi (8,2 m) 21 pi (6,4 m)
rigide
1
2
3
4
Tableau des syst_rnes d'_vacuation longues*
Nombre de Type de
coudes & 90° conduit
d'_vacuation
0 M_tallique
rigide
1 M_tallique
rigide
2 M_tallique
rigide
3 M_tallique
rigide
4 M_tallique
rigide
Clapets de Clapets
type boite/& inclines
persiennes
130 pi (39,6 m) 129 pi (39,3 m)
125 pi (38,1 m)
115 pi (35,1 m)
106 pi (32,3 m)
98 pi (29,9 m)
119 pi (36,3 m)
109 pi (33,2 m)
100 pi (30,5 m)
92 pi (28,0 m)
*Modele WGD9051Y seulement.
REMARQUE : Les installations d'_vacuation par le c6t_ ou par
le bas comportent un changement de direction & 90° a I'int_rieur
de la s_cheuse. Pour _tablir la Iongueur maximale du conduit,
ajouter un changement de direction a 90° au tableau. 27
