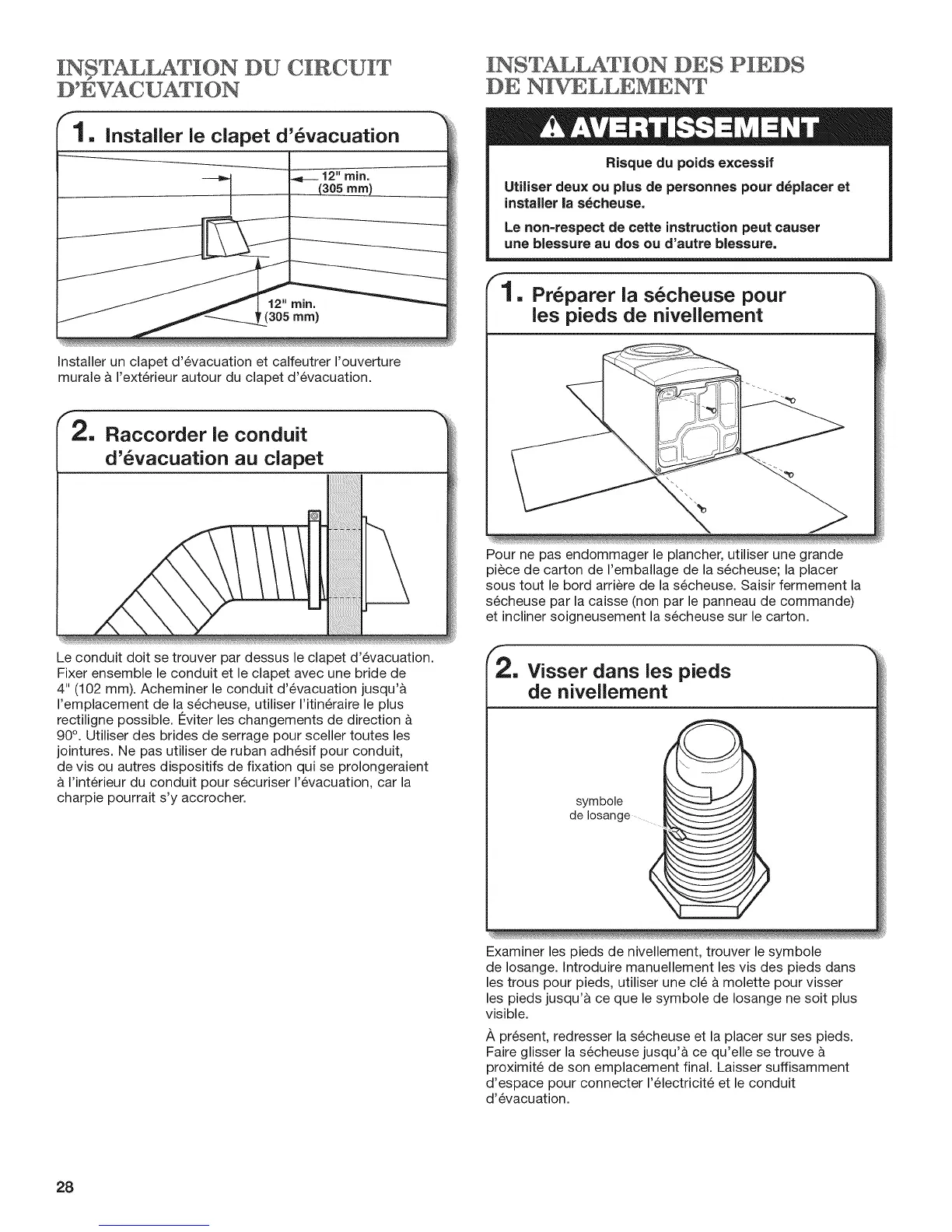

INSTALLATION DU CIRCUIT
D'EVAC ION
"], Installer le clapet d'6vacuation
rnin.
12" rrlirl,
(305 ram)
Installer un clapet d'6vacuation et calfeutrer I'ouverture
murale a I'ext6rieur autour du clapet d'6vacuation.
*Z,_ Raccorder le conduit
d'6vacuation au clapet
Le conduit dolt se trouver par dessus le cla 3et d'6vacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit d'6vacuation jusqu'a
I'emplacement de la s6cheuse, utiliser I'itin6raire le plus
rectiligne possible. Eviter les changements de direction
90°. Utiliser des brides de serrage pour sceller toutes les
jointures. Ne pas utiliser de ruban adh6sif pour conduit,
de vis ou autres dispositifs de fixation qui se prolongeraient
I'int6rieur du conduit pour s6curiser 1'6vacuation, car la
charpie pourrait s'y accrocher.
INSTALLATION DES PIEDS
DE NI¥_LLEMENT
Risque du poida excessif
Utiliser deux ou plus de personnes pour d_placer et
installer Is s_cheuse.
Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1, Pr6parer la s6cheuse pour
ies pieds de nivellement
Pour ne pas endommager le plancher, utiliser une grande
piece de carton de I'emballage de la s6cheuse; la placer
sous tout le bord arriere de la s6cheuse. Saisir fermement la
s6cheuse par la caisse (non par le panneau de commande)
et incliner soigneusement la s6cheuse sur le carton.
Visser darts les pieds
de niveilement
symbole
de Iosange
Examiner les pieds de nivellement, trouver le symbole
de Iosange. Introduire manuellement les vis des pieds dans
les trous pour pieds, utiliser une cl6 a molette pour visser
les pieds jusqu'a ce que le symbole de Iosange ne soit plus
visible.
/_pr6sent, redresser la s6cheuse et la placer sur ses pieds.
Faire glisser la s6cheuse jusqu'a ce qu'elle se trouve
proximit6 de son emplacement final. Laisser suffisamment
d'espace pour connecter 1'61ectricit6 et le conduit
d'6vacuation.
28
