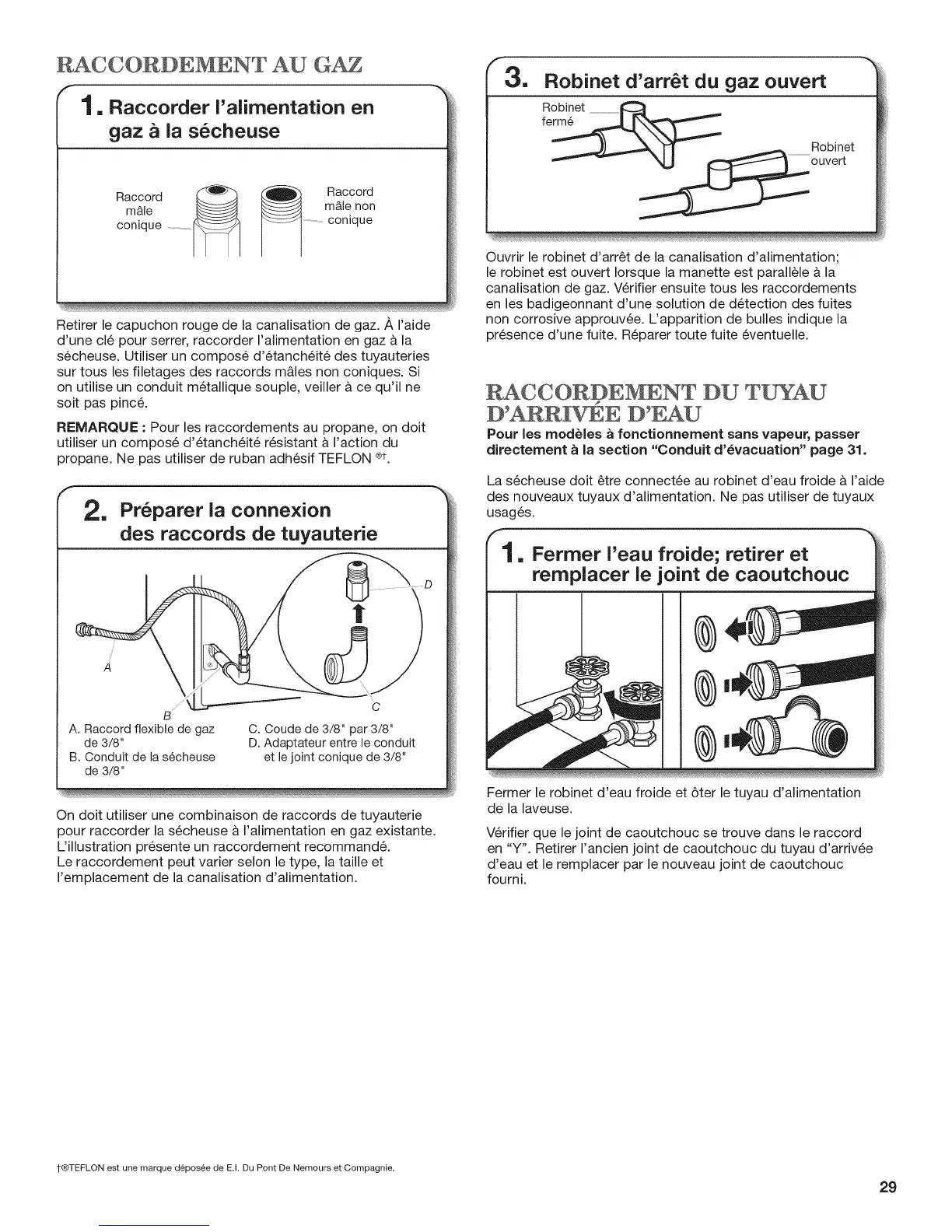

R,ACCORDEMENT AU G_
1, Raccorder I'alimentation en
gaz a la s_cheuse
Raccord
m&le
conique
Raccord
m&le non
...................conique
Retirer le capuchon rouge de la canalisation de gaz. A I'aide
d'une cl6 pour serrer, raccorder I'alimentation en gaz & la
s6cheuse. Utiliser un compos6 d'6tanch6it6 des tuyauteries
sur tousles filetages des raccords mNes non coniques. Si
on utilise un conduit m6tallique souple, veiller ace qu'il ne
soit pas pinc&
REMARQUE : Pour les raccordements au propane, on doit
utiliser un compos6 d'6tancheit6 r6sistant & Faction du
propane. Ne pas utiliser de ruban adh6sif TEFLON ®t
2, Preparer la connexion
des raccords de tuyauterie
S ¸
A. Raccord flexible de gaz
de 3/8"
B. Conduit de la s6cheuse
de 3/8"
C. Coude de 3/8" par 3/8"
D.Adaptateur entre le conduit
et lejoint conique de 3/8"
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la s6cheuse A I'alimentation en gaz existante.
Uillustration pr6sente un raccordement recommand&
Le raccordement peut varier selon le type, la taille et
I'emplacement de la canalisation d'alimentation.
Robinet d'arr6t du gaz ouvert
Robinet ..................................._ _--=
e_ Robinet
ouvert
Ouvrir le robinet d'arr_t de la canalisation d'alimentation;
le robinet est ouvert Iorsque la manette est parallele & la
canalisation de gaz. V6rifier ensuite tousles raccordements
en les badigeonnant d'une solution de d6tection des fuites
non corrosive approuv6e. L'apparition de buries indique la
pr6sence d'une fuite. R6parer toute fuite 6ventuelle.
RACCORDEMENT DU T
D'ARRI¥%E D'EAU
Pour les modules _ fonctionnement sans vapeur, passer
directement _ la section "Conduit d'6vacuation" page 31,
La s6cheuse doit _tre connect6e au robinet d'eau froide a I'aide
des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux
usag6s.
fl Fermer I'eau froide; retirer et
m
remplacer le joint de caoutchouc
®
®
®
Fermer le robinet d'eau froide et 6ter le tuyau d'alimentation
de la laveuse.
V6rifier que le joint de caoutchouc se trouve darts le raccord
en "Y". Retirer I'ancien joint de caoutchouc du tuyau d'arriv6e
d'eau et le remplacer par le nouveau joint de caoutchouc
fourni.
1-®TEFLON est une marque d6pos6e de E.I. Du Pont De Nemours et Compagnie.
29
