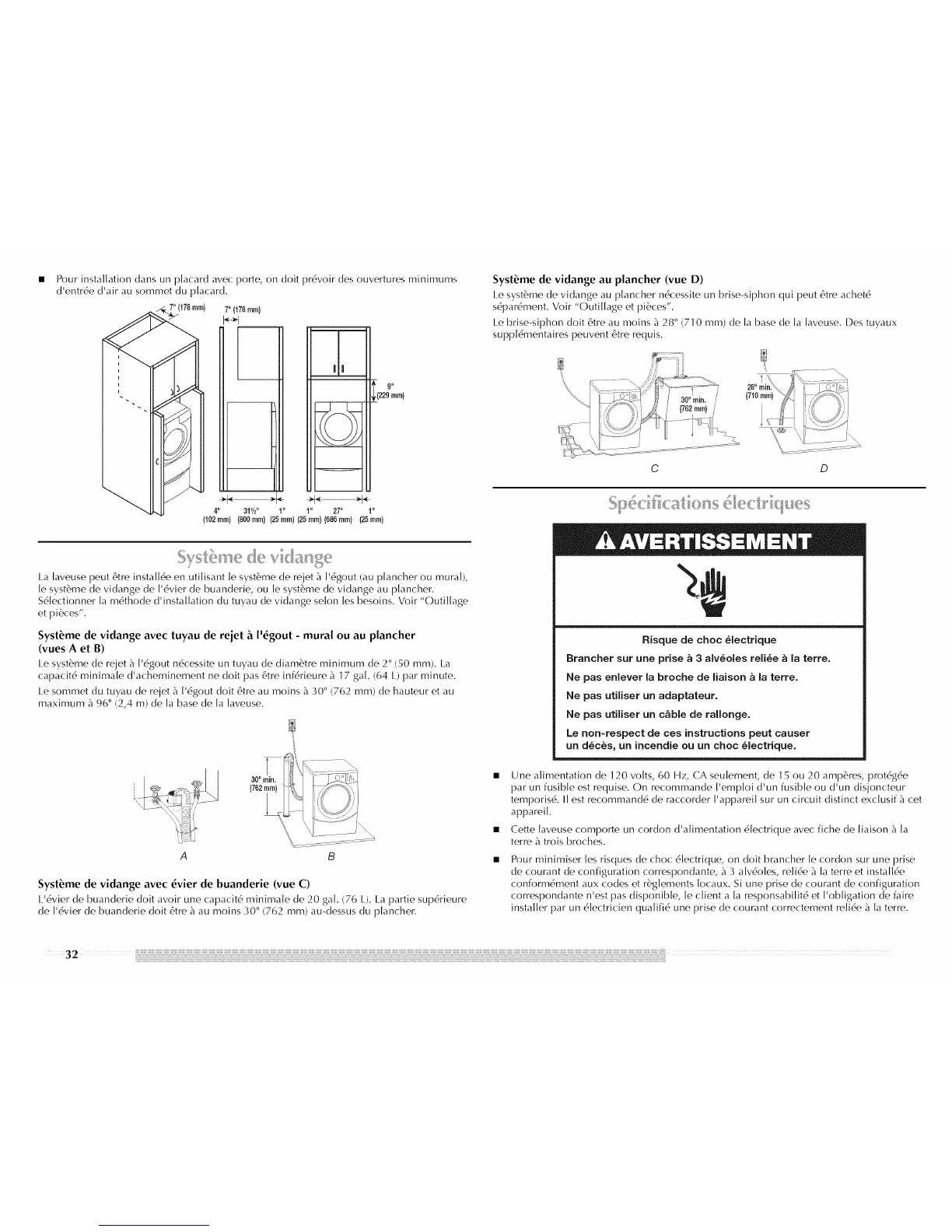

Pour installation dans un placard avec porte, on dolt pr6voir des ouvertures minimums
d'entr6e d'air au sommet du placard.
DD
7"(178ram} 7"(178ram}
4" 311/2'' 1" 1" 27" 1"
(102ram} (800ram}(25ram}(25ram}(686ram} (25ram}
Syst_me de vidange au plancher (vue D)
I.e syst_me de vidange au plancher n6cessite un brise-siphon qui peut 6tre achet6
s6par6ment. Voir "Outillage et pi6ces'.
I.e brise-siphon dolt 6tre au moins _ 28" (710 mm) de la base de la laveuse. Des tuyaux
suppI6mentaires peuvent 6tre requis.
D
................ _::/_
I.a laveuse peut 6tre install6e en utilisant le syst6me de rejet _ 1'6gout (au plancher ou mural),
le syst6me de vidange de 1'6vier de buanderie, ou le syst6me de vidange au plancher.
S61ectionner la m6thode d'installation du tuyau de vidange selon les besoins. Voir "Outillage
et pi6(es".
Syst_me de vidange avec tuyau de rejet _ I'_gout - mural ou au plancher
(vues A et B)
I.e syst&me de rejet _ l'6gout n6cessite un tuyau de diam&tre minimum de 2" (50 mm). I.a
capacit6 minima[e d'acheminement ne dolt pas 6tre inf6rieure _ 17 gal. (64 I.) par minute.
I.e sommet du tuyau de rejet _ ['6gout dolt 6tre au moins _ 30" (762 mm) de hauteur et au
maximum _ 96" (2,4 m) de [a base de [a [aveuse.
30" rnin.
(762ram}
A B
Syst_me de vidange avec _vier de buanderie (vue C)
I.'6vier de buanderie dolt avoir une capacit6 minimale de 20 gal. (76 I_).I_apartie sup6rieure
de 1'6vier de buanderie dolt 6tre _ au moins 30" (762 mm) au-dessus du plancher.
Risque de choc _lectrique
Brancher sur une prise _ 3 alv_oles reli_e _ la terre.
Ne pas enlever la broche de liaison _ la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de railonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou 20 amp6res, prot6g6e
par un fusible est requise. On recommande ['emp[oi d'un fusible ou d'un disjoncteur
temporis6. I[ est recommand6 de raccorder ['apparel[ sur un circuit distinct exc[usif _ cet
apparel[.
Cette laveuse comporte un cordon d'alimentation 6lectrique avec fiche de liaison b_la
terre b_trois broches.
Pour minimiser les risques de choc 6lectrique, on dolt brancher le cordon sur une prise
de courant de configuration correspondante, b_3 alvdoles, relide b_la terre et installde
conformdment aux codes et r6glements Iocaux. Si une prise de courant de configuration
correspondante n'est pas disponible, le client a la responsabilit6 et I'obligation de faire
installer par un 61ectricien qualifi6 une prise de courant correctement relide _ la terre.
32
