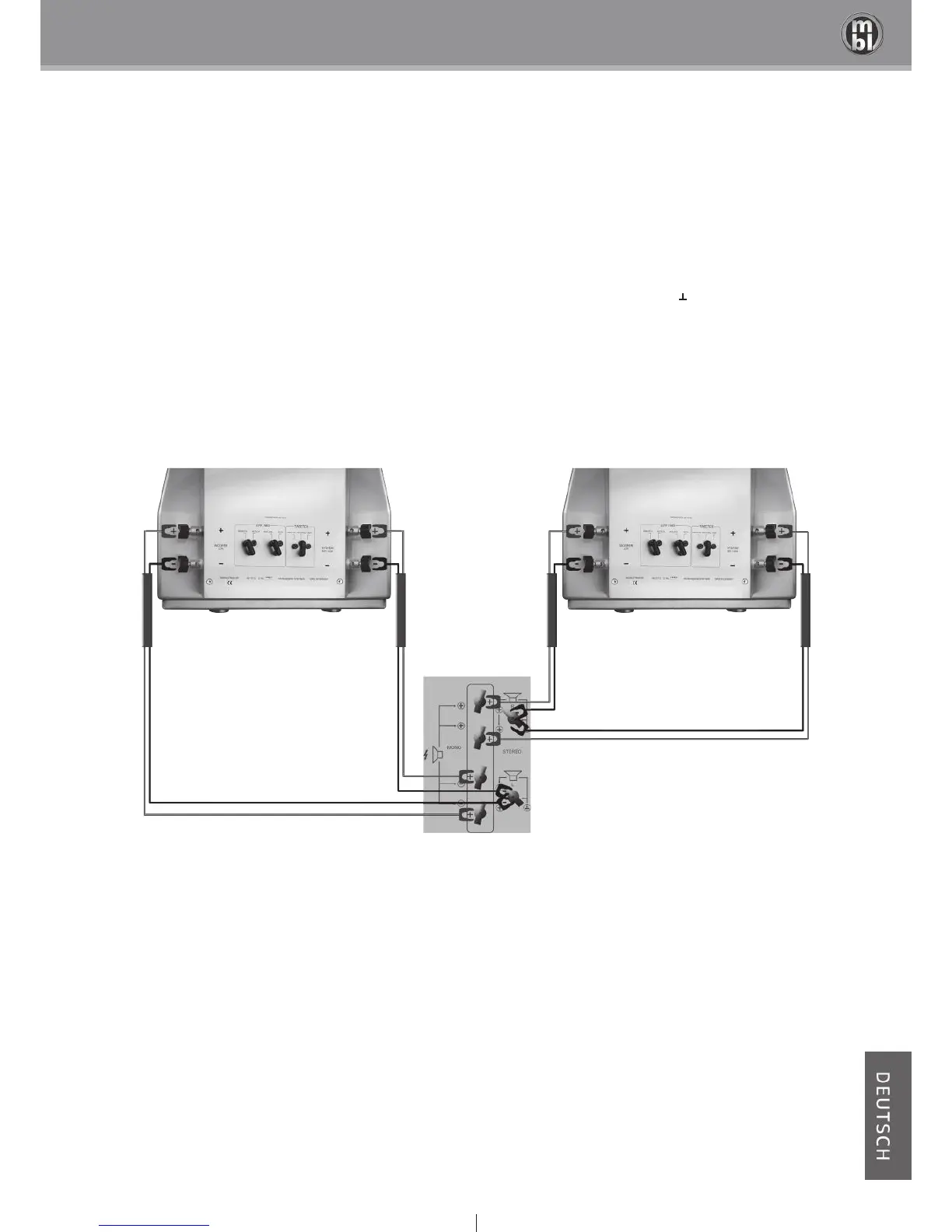

2.2 b) Verbinden von Endstufe und Lautsprechern im Stereo Betrieb, bi-wiring
Beachten Sie den Aufdruck STEREO auf der Rückseite der Endstufe.
Wenn Sie eine Endstufe an Ihre Lautsprecher im Stereo Betrieb (bi-wiring) anschließen möchten, verwenden Sie die Stereo-
Anschlüsse auf der Rückseite der Endstufe. Verbinden Sie den rechten Lautsprecher mit dem Anschlussterminal, das mit R
gekennzeichnet ist, und den linken Lautsprecher mit dem Anschlussterminal, das mit L gekennzeichnet ist. Verbinden Sie beide
Minusklemmen (WOOFER und SYSTEM) des Lautsprechers mit der entsprechenden Minusklemme ( ) der Endstufe. Verbinden
Sie die beiden Plusklemmen des Lautsprechers mit den beiden entsprechenden Plusklemmen (Stereo) der Endstufe.
linker Lautsprecher rechter Lautsprecher
Stereo Endstufe
SYSTEM
-Klemmen
WOOFER
-Klemmen
WOOFER
-Klemmen
SYSTEM
-Klemmen
Beispiel mit mbl 101 E MKII Radialstrahler
