34

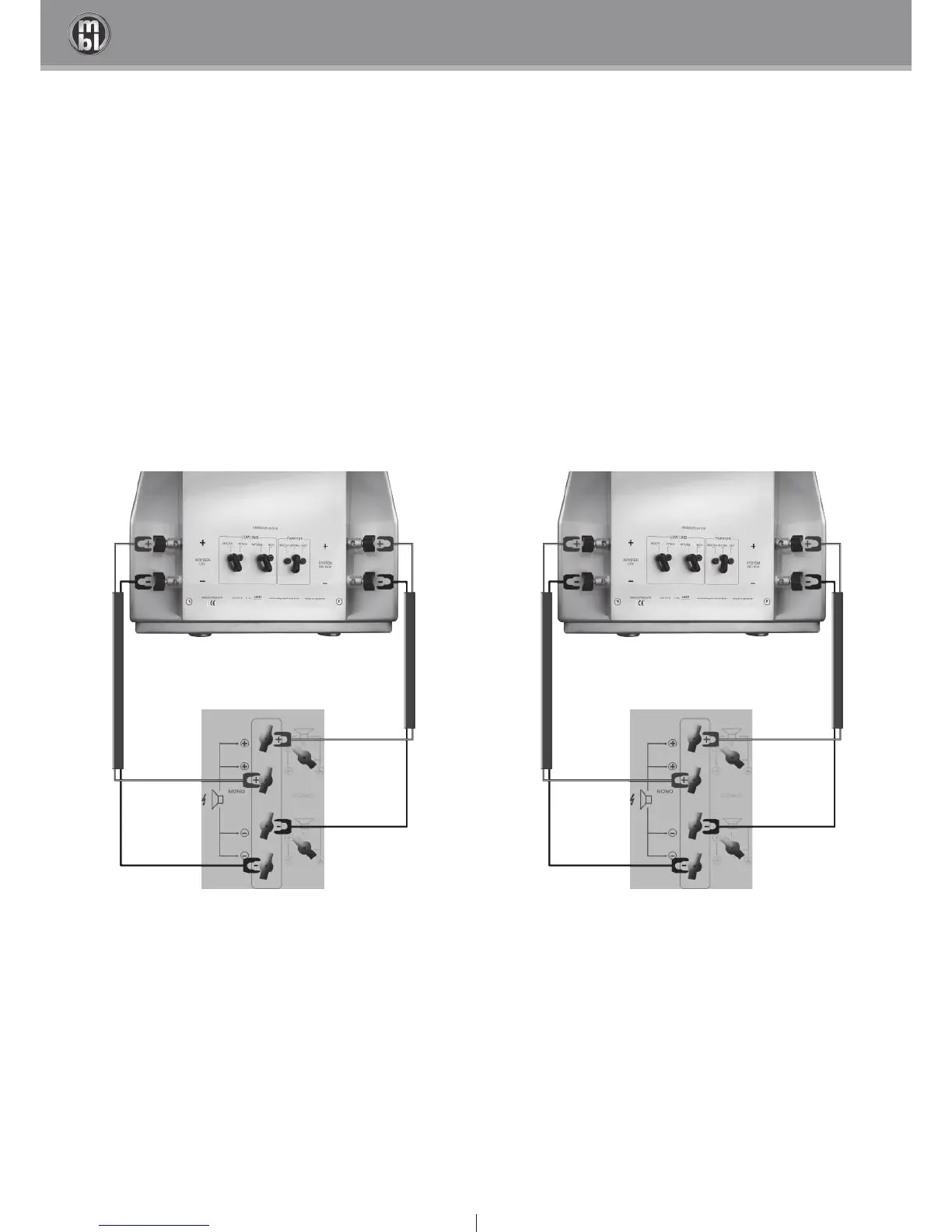

2.3 b) Verbinden von Endstufen und Lautsprechern im Mono Betrieb, bi-wiring
Beachten Sie den Aufdruck MONO auf der Rückseite der Endstufe.
Wenn Sie zwei Endstufen im Mono Betrieb (bi-wiring) an Ihre Lautsprecher anschließen möchten, verwenden Sie die Mono-An-
schlüsse der Endstufen. Verbinden Sie jeweils einen Lautsprecher mit einer Endstufe. Verbinden Sie die Plusklemmen (WOOFER
und SYSTEM) des Lautsprechers mit den entsprechenden Plusklemmen der jeweiligen Endstufe sowie die Minusklemmen mit
den entsprechenden Minusklemmen.
Mono Endstufe
links
Mono Endstufe
rechts
linker Lautsprecher rechter Lautsprecher
SYSTEM
-Klemmen
WOOFER
-Klemmen
WOOFER
-Klemmen
SYSTEM
-Klemmen
Beispiel mit mbl 101 E MKII Radialstrahler
