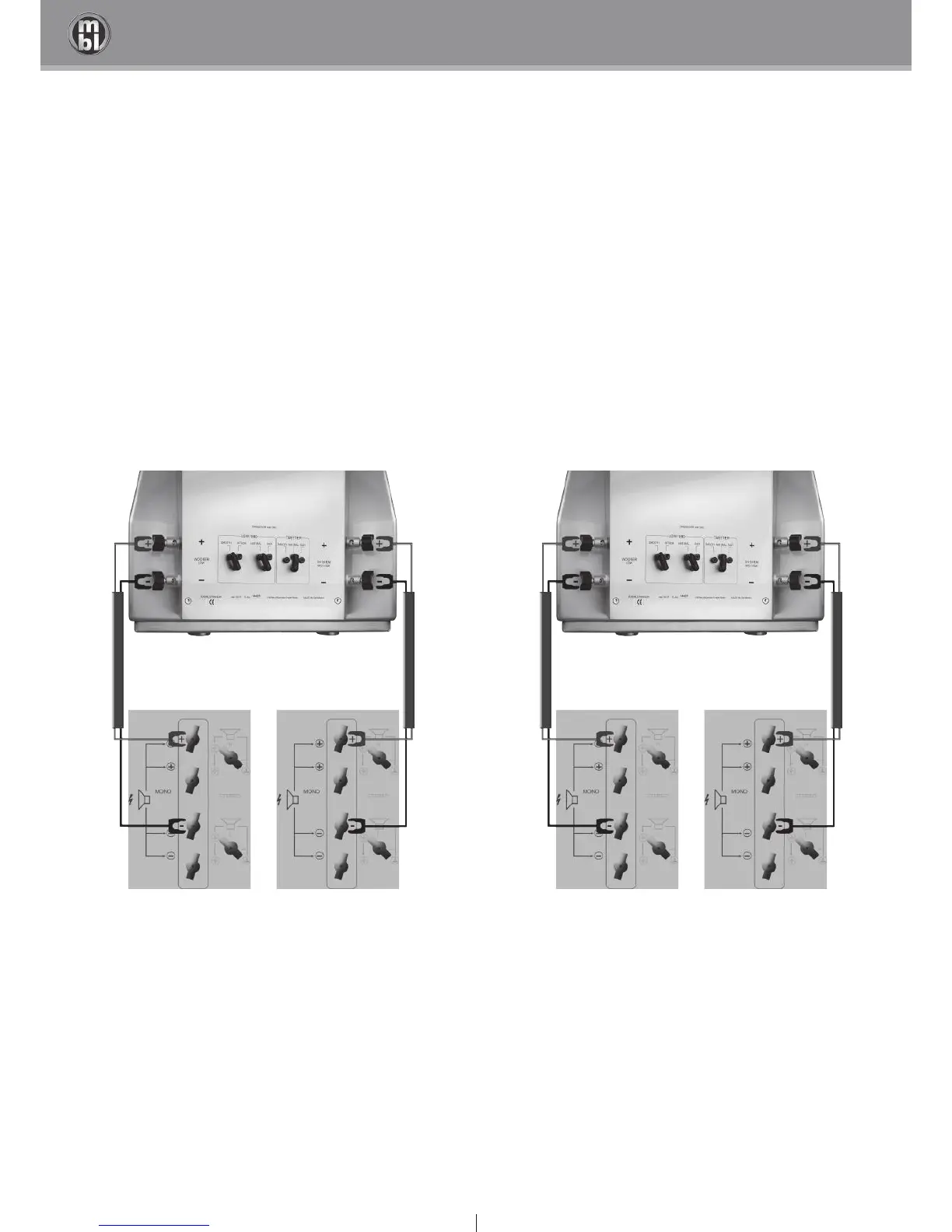

2.5 a) Verbinden von Endstufen und Lautsprechern im Mono Betrieb, bi-amping (4 Endstufen)
Beachten Sie den Aufdruck MONO auf der Rückseite der Endstufe.
Wenn Sie vier Endstufen an Ihre Lautsprecher anschließen möchten, verbinden Sie SYSTEM und WOOFER getrennt mit der
jeweiligen Endstufe. Verwenden Sie hierfür die Mono-Anschlüsse der Endstufen. Verbinden Sie die Minusklemmen der Lautspre-
cher mit den entsprechenden Minusklemmen der Endstufen sowie die Plusklemmen mit den entsprechenden Plusklemmen.
linke Endstufe
WOOFER
linke Endstufe
SYSTEM
rechte Endstufe
WOOFER
rechte Endstufe
SYSTEM
linker Lautsprecher rechter Lautsprecher
WOOFER
-Klemmen
WOOFER
-Klemmen
SYSTEM
-Klemmen
SYSTEM
-Klemmen
Beispiel mit mbl 101 E MKII Radialstrahler
