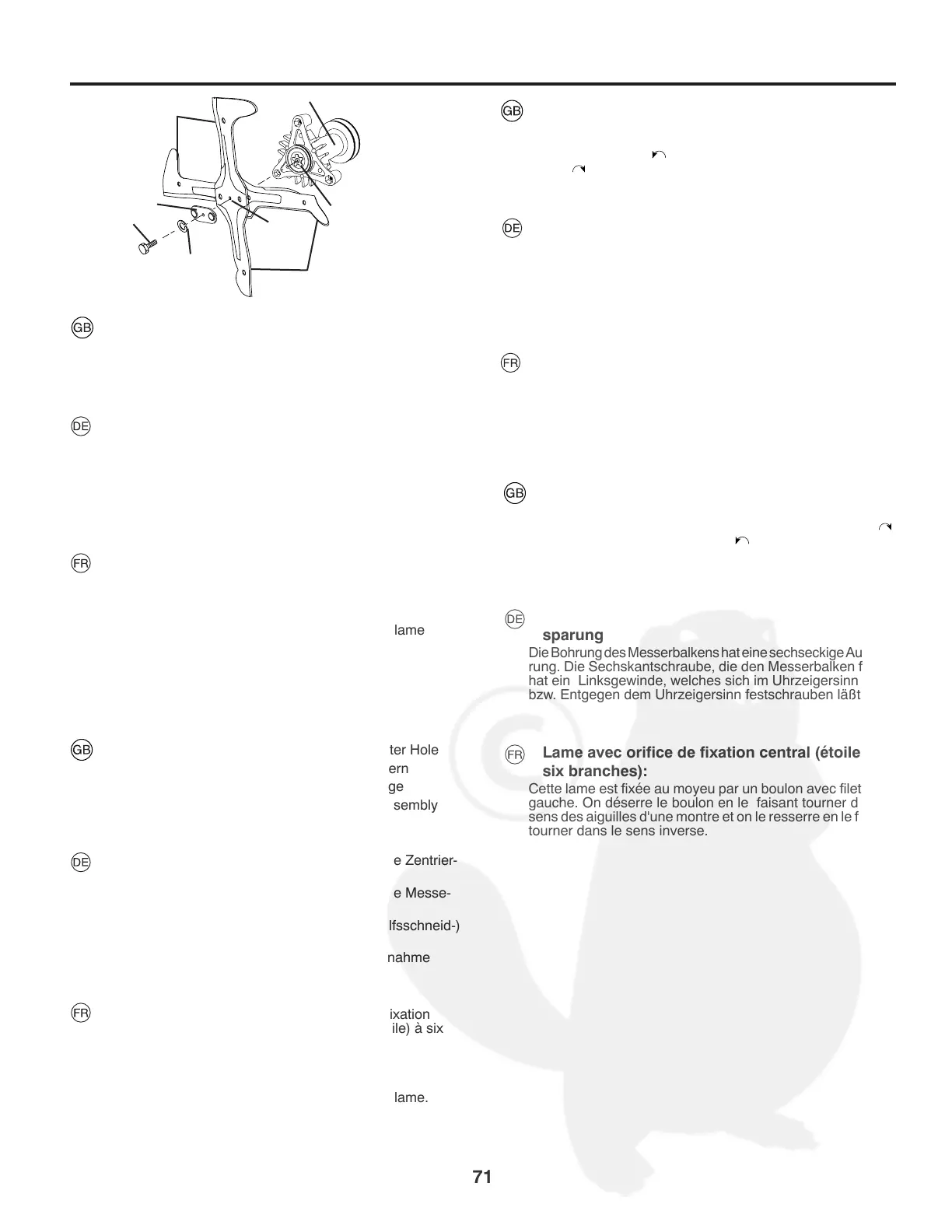

6 Star pattern blade
The center of this blade has a 6 star pattern. The bolt attaching
this blade has Left Hand threads that loosens by turning ( )
clockwise and tighten by turning ( ) counterclockwise.
Messerbalkenbohrung mit sechseckiger Aus-
sparung
Die Bohrung des Messerbalkens hat eine sechseckige Ausspa-
rung. Die Sechskantschraube, die den Messerbalken fixiert,
hat ein Linksgewinde, welches sich im Uhrzeigersinn lösen
bzw. Entgegen dem Uhrzeigersinn festschrauben läßt.
Lame avec orifice de fixation central (étoile à
six branches):
Cette lame est fixée au moyeu par un boulon avec filetage à
gauche. On déserre le boulon en le faisant tourner dans le
sens des aiguilles d'une montre et on le resserre en le faisant
tourner dans le sens inverse.
LH
1
2
3
6
5
4
8
7
1. Hex bolt right hand
threaded.
2. Lock Washer
3. Flat Washer
4. Blade
5. 5 Star Center Hole
6. 5 Star Pattern
7. Trailing Edge
8. Mandrel Assembly
1. Sechskantschraube mit
Rechtsgewinde
2. Federscheibe
3. Flache Unterlegscheibe
4. Schneidmesser
5. Fünfeckige Zentrierbohrung
6. Fünfeckige Messe-
raufnahme
7. Hintere (Hilfsschneid-)
Kante
8. Messeraufnahme
komplett
1. Boulon de type hex-
agonal avec filetage à
droite
2. Circlips
3. Rondelle plate
4. Lame
5. Orifice de fixation central
(étoile) à cinq branches.
6. Moyeu
7. Volute
8. Support de lame
1. Boulon de type hex-
agonal avec filetage à
gauche
2. Circlips
3. Rondelle plate
4. Lame
5. Orifice de fixation
central (étoile) à six
branches
6. Moyeu
7. Volute
8. Support de lame.
1. Sechskantschraube mit
Linksgewinde
2. Federscheibe
3. Flache Unterlegscheibe
4. Schneidmesser
5. Sechseckige Zentrier-
bohrung
6. Sechseckige Messe-
raufnahme
7. Hintere (Hilfsschneid-)
Karte
8. Messeraufnahme
komplett
1. Hex bolt left hand threaded.
2. Lock Washer
3. Flat Washer
4. Blade
5. 6 Star Center Hole
6. 6 Star Pattern
7. Trailing Edge
8. Mandrel Assembly
5 Star pattern blade
The center of this blade has a five (5) star pattern. The bolt
that attaches this blade has normal Right Hand threads that
loosens by turning (
) counter-clock wise and tightens by
turn ing ( ) clockwise.
Messerbalkenbohrung mit fünfeckige Ausspa-
rung
Die Bohrung des Messerbalkens hat eine fünfeckige Ausspa-
rung. Die Sechskantschraube,die den Messerbalken fixiert, hat
ein Rechtsgewinde, welches sich entgegen dem Uhrzeigersinn
lösen bzw. Im Uhrzeigersinn festschrauben läßt.
Lame avec orifice de fixation central (étoil à cinq
branches):
Cette lame est fixée au moyeu par un boulon avec filetage à
droite. On desserre le boulon en le faisant tourner dans le jeu
inverse des aigu illes d'une montre et on le resserre en le faisant
tourner dans le sens des aigu illes d'une montre.
