29

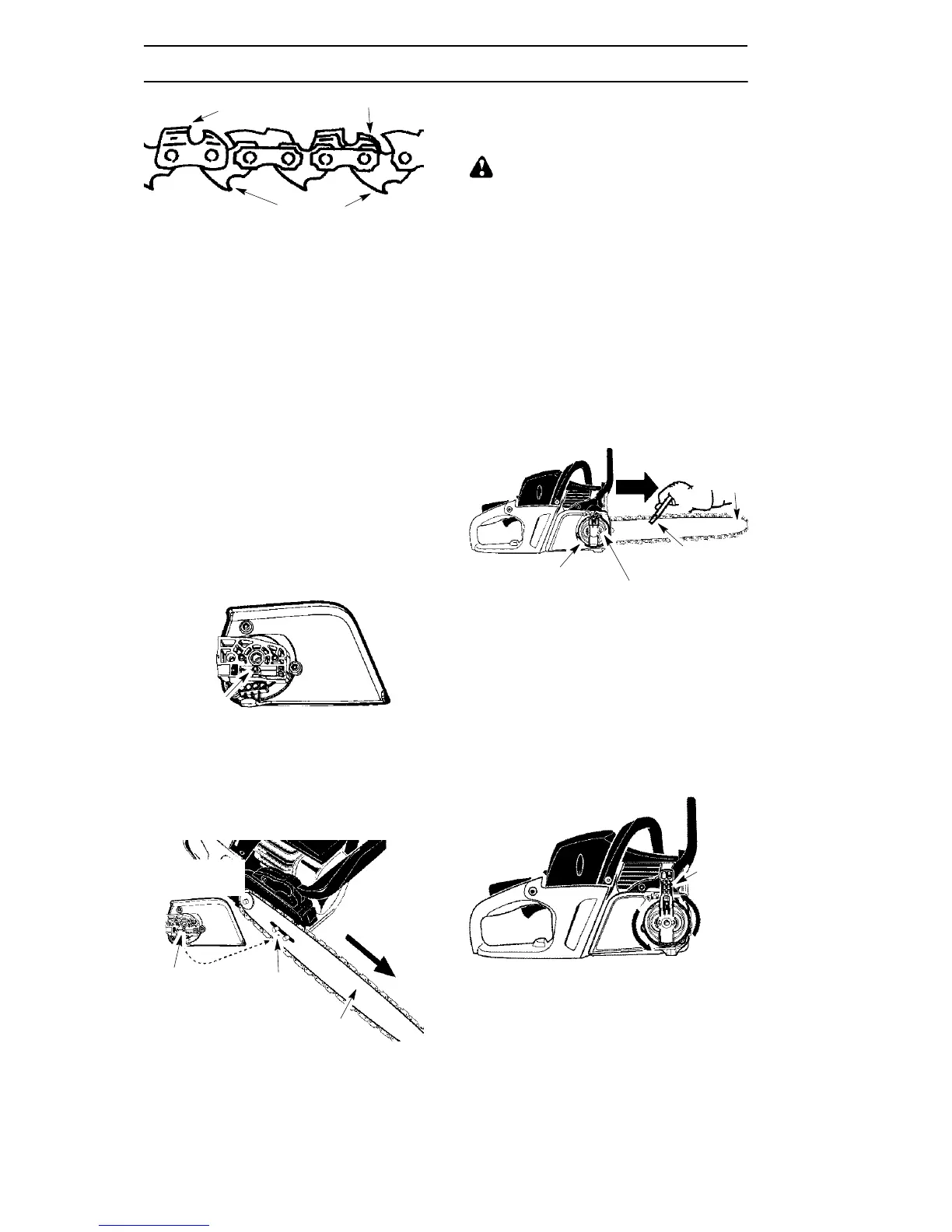

MONTAGE
Couteaux
Calibre de profondeur
Maillons d’entraînement
6. Placer la chaîne au--dessus de la bague
d’embrayage et derrière, en engageant
les maillons entraîneurs dans la roue
dentée du tambour d’embrayage.
7. Placer le bas des maillons entraîneurs
entre les dents de la roue à l’extrémité du
guide--chaîne.
8. Insérer les maillons entraîneurs dans la
rainure du guide--chaîne.
9. Tirer le guide--chaîne vers l’avant
jusqu’à ce que la chaîne repose cor-
rectement dans la rainure du guide--
chaîne. Vérifier que tous les maillons
d’entraînement se trouvent dans la rain-
ure du guide--chaîne.
10. Installer le carter d’embrayage en veil-
lant à positionner la goupille de réglage
dans le trou inférieur du guide--chaîne.
Cette goupille déplace le guide--chaîne
vers l’avant (tendant ainsi la chaîne) et
vers l’arrière (donnant ainsi du mou à la
chaîne) lorsque l’anneau de tension ex-
terne est tourné.
Vue arrière du carter d’embrayage
Goupille
de réglage
ATTENTION: Lors de la réinstall ation du
carter d’embrayage, il est essentiel que la
goupille de réglage soit correctement alignée
sur l’orifice prévu à cet effet au niveau du
guide--chaîne. Si le carter d’embrayage n’est
pas correctement réinstallé, la scie à chaîne
risque de subir des dommages permanents.
T rou in-
férieur
Guide--chaîne
Goupille
de réglage
Carter
d’embrayage
11. Installer le bouton flèche et le serrer à la
main seulement. Une fois la chaîne ten-
due, le guide--chaîne doit être serré.
TENSION DE LA CHAINE (y
compris les appareils avec la
chaíne déjà installée)
AVERTISSEMENT: Porter de s
gants de protection pendant la manipulation de
la chaîne. La chaîne est très affilée et peut
causer des accidents même si elle ne se dé-
place pas.
REMARQUE: Lors du réglage de la ten-
sion de la chaîne, assurez--vous que le
bouton flèche aient été serrés à la main
uniquement. Un réglage de la tension de la
chaîne lorsque le bouton sont serrés risque
d’endommager la tronçonneuse.
Verification de la tension:
Utilisez l’extrémité de tournevis de l’outil de ré-
glage à chaîne (outil de la barre) pour déplacer
la chaîne autour de la barre. Si elle ne se met
pas en rotation, la chaîne est trop serrée. Si
elle est trop lâche, la chaîne sortira de la barre.
Anneau de
tension externe
Bouton
flèche
Guide-
chaîne
Outil de réglage
de la chaîne
(outil de la
barre)
Réglagedelatension:
La tension de la chaîne est très importante. La
chaîne s’allonge au cours de son utilisation. Ce
phénomène est particulièrement visible au
cours des premières utilisations de la scie.
Toujours vérifier la tension de la chaîne avant
de mettre la scie à chaîne en marche.
1. Soulever le levier du bouton flèche et ef-
fectuer 1 tour dans le sens antihoraire
pour desserrer le carter d’embrayage.
DESSERRER
Levier
2. Tourner l’anneau de tension externe
(dans le sens horaire) pour tendre la
chaîne jusqu’à ce qu’elle soit bien en
contact avec la partie inférieure du rail du
guide-chaîne. Soulever l’extrémité du
guide-chaîne lors du réglage de la ten-
sion.
