24

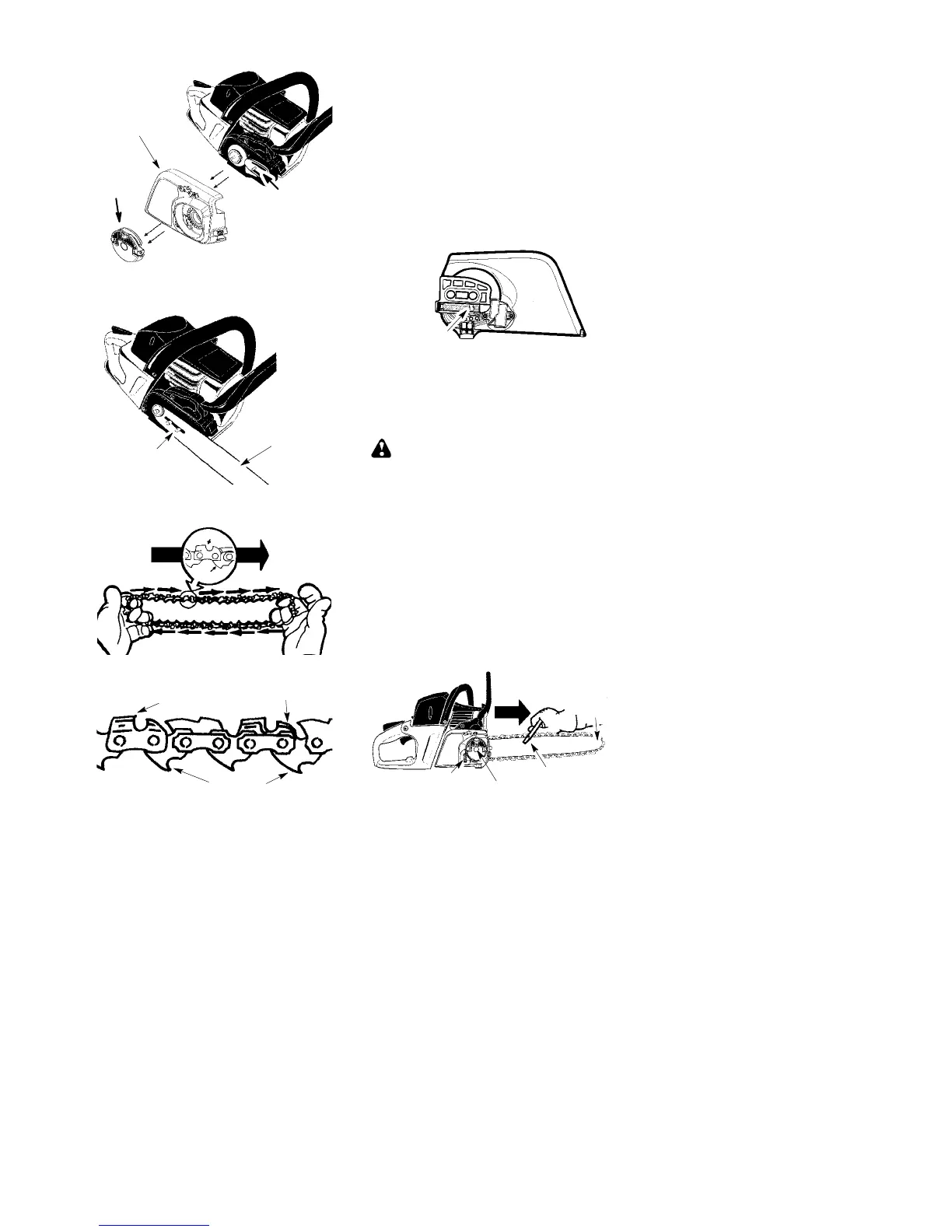

3. Enlevez le carter d’embrayage. Enle vez
la gâchette de sécurité en plastique utilisée
pour le transport (si présente).
Carter
d’embrayage
Bouton
de la
guide-
chaîne
Séparateur
de
transport
4. Faire glisser le guide--chaîne sur ses
boulons jusqu’à ce qu’il bute contre la
roue dentée du tambour d’embrayage.
Boulons de
maintien du guide
Guide-chaîne
5. Déballer la chaîne avec précaution. Tenir la
chaîne par les maillons entraîneurs (voir la
figure).
LES COUTEAUX DOIVENT
FA IRE FACE DANS LA
DIRECTION DE LA ROTATION
Extrémité
du barre--
guide
Couteaux
Maillons
Couteaux
Calibre de pro
f
ondeur
Maillons d’entraînement
6. Placer la chaîne au--dessus de la bague
d’embrayage et derrière, en engageant
les maillons entraîneurs dans la roue
dentée du tambour d’embrayage.
7. Placer le bas des maillons entraîneurs
entre les dents de la roue à l’extrémité du
guide--chaîne.
8. Insérer les maillons entraîneurs dans la
rainure du guide--chaîne.
9. Tirer le guide--chaîne en avant jusqu’à ce
que la chaîne soit bien ajustée dans la
rainure du guide--chaîne. Vérifier que
tous les maillons entraîneurs sont bien
dans la rainure du guide.
10. Remettre le carter d’embrayage en
place. S’assurer que la goupille de ré-
glage est positionnée dans l’orifice prévu
à cet effet dans le guide--chaîne.
ATTENTION: Il est essentiel, lors de la re-
mise en place du carter d’embrayage, que la
goupille de réglage soit bien en face de l’orifice
prévu à cet ef fet dans le guide. Si le carter
d’embrayage n’est pas remis en place cor-
rectement, il peut en résulter un endommage-
ment permanent de la scie à chaîne.
Vue arrière du carter d’embrayage
Goupille
de réglage
11. Installer le bouton flèche et le serrer à la
main uniquement. Ne pas encore serrer
avec une clé.
TENSION DE LA CHAINE (y com-
pris les appareils avec la chaíne
déjà installée)
AVERTISSEMENT: Porter des
gants de protection pendant la manipulation de
la chaîne. La chaîne est très affilée et peut
causer des accidents même si elle ne se dé-
place pas.
REMARQUE: Lors du réglage de la ten-
sion de la chaîne, assurez--vous que le bou-
ton de la guide-chaîne aient été serrés à la
main uniquement. Un réglage de la tension
de la chaîne lorsque le bouton sont serrés
risque d’endommager la tronçonneuse.
Verification de la tension:
Utilisez l’extrémité de tournevis de l’outil de ré-
glage à chaîne (outil de la barre) pour déplacer
la chaîne autour de la barre. Si elle ne se met
pas en rotation, la chaîne est trop serrée. Si
elle est trop lâche, la chaîne sortira de la barre.
Bouton de la
guide-chaîne
Guide-
chaîne
Roue de
réglage
Outil de réglage
de la chaîne
(outil de la
barre)
Réglagedelatension:
La tension de la chaîne est très importante. La
chaîne s’allonge au cours de son utilisation. Ce
phénomène est particulièrement visible au
cours des premières utilisations de la scie.
Toujours contrôler la tension de la chaîne avant
chaque utilisation et faire le plein de carburant.
