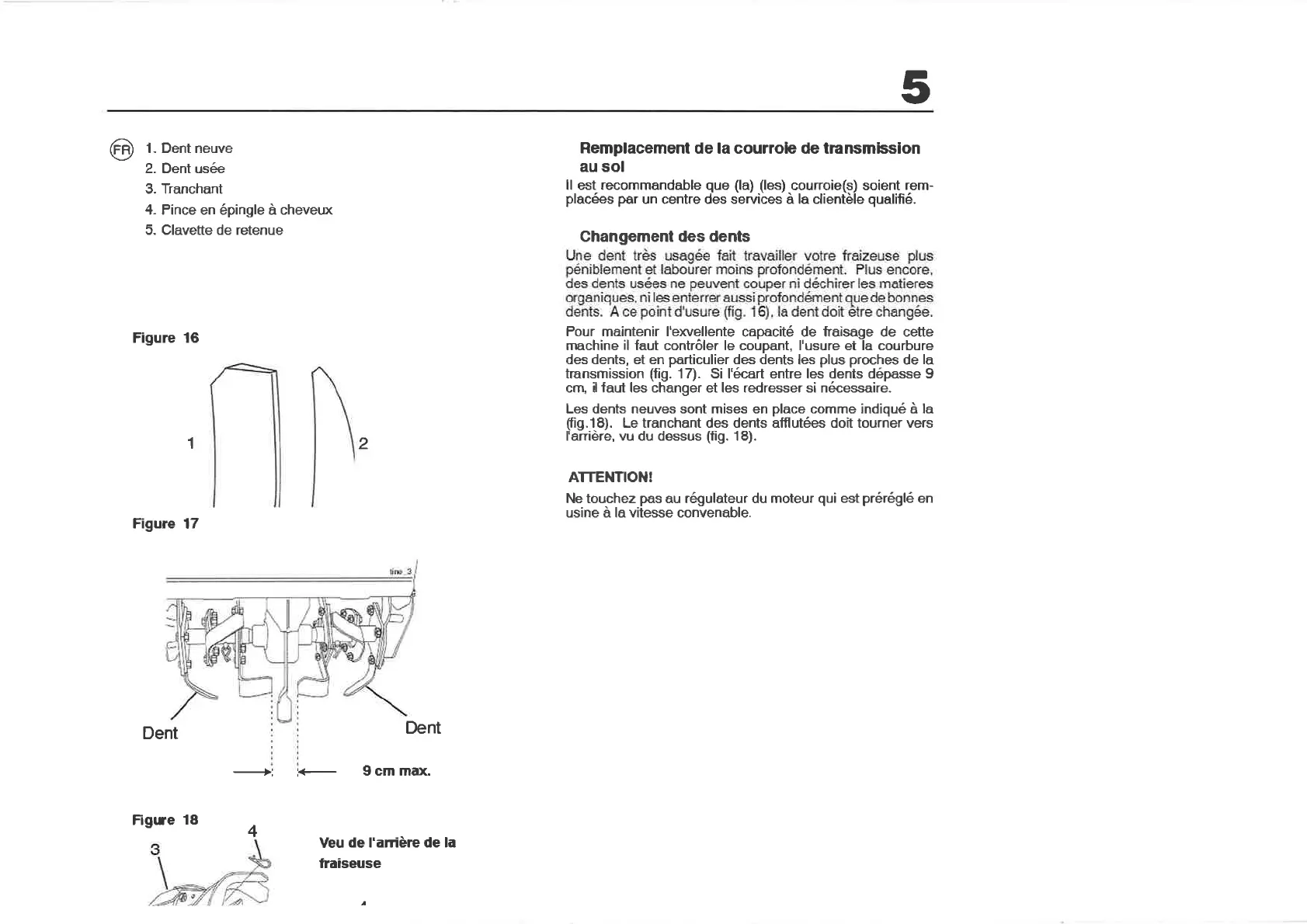

5
@
t- Dentneuve
2. Dent usée
3. Tranchant
4- Pince en épingle à cheveux
5. Clavette de retenue
Figure 16
Figure
17
Dent
'+:
K-
9cmmaX
Remplacement
de la courrole de t¡ammission
au sol
ll est recommandable
que
(la) (les)
courroie(s) soient
rem-
placées par
un centre des services à la clientèle
qualifié.
Chang@ment des dents
Pour
maintenir
l'exvellente
capacité de fraisage de cette
machine
il
faut contrôler le coupant, l'usure et la courbure
des dents, et en
particulier
des dents
les
plus proches
de
la
tmnsmission
(f¡S.
14. Si l'á>art entre les dents depasse 9
cm, il faut les ctranger et les redresser si nécessaire.
Les dents neuves sont mises en
place
comme indiqué à la
(f¡9.18).
Le tranchant des dents afflutées doit tourner vers
l'arrière, vu du dessus
(fig.
18).
ATTENTION!
Itþ touchez
pas
au rQ¡ulateur du moteur
qui
est
prérrt¡lé
en
usine à la vitesse convenable.
2
1
Dent
Veu
de l'arière de la
fraiseuse
Figüe
18
4
