McQuay E Series User Manual

5-12
5SLY40/50FR
Más de 100 Más de 500
Más de
100
Más
de
100
Más de 100
Más de 100
Más de 500

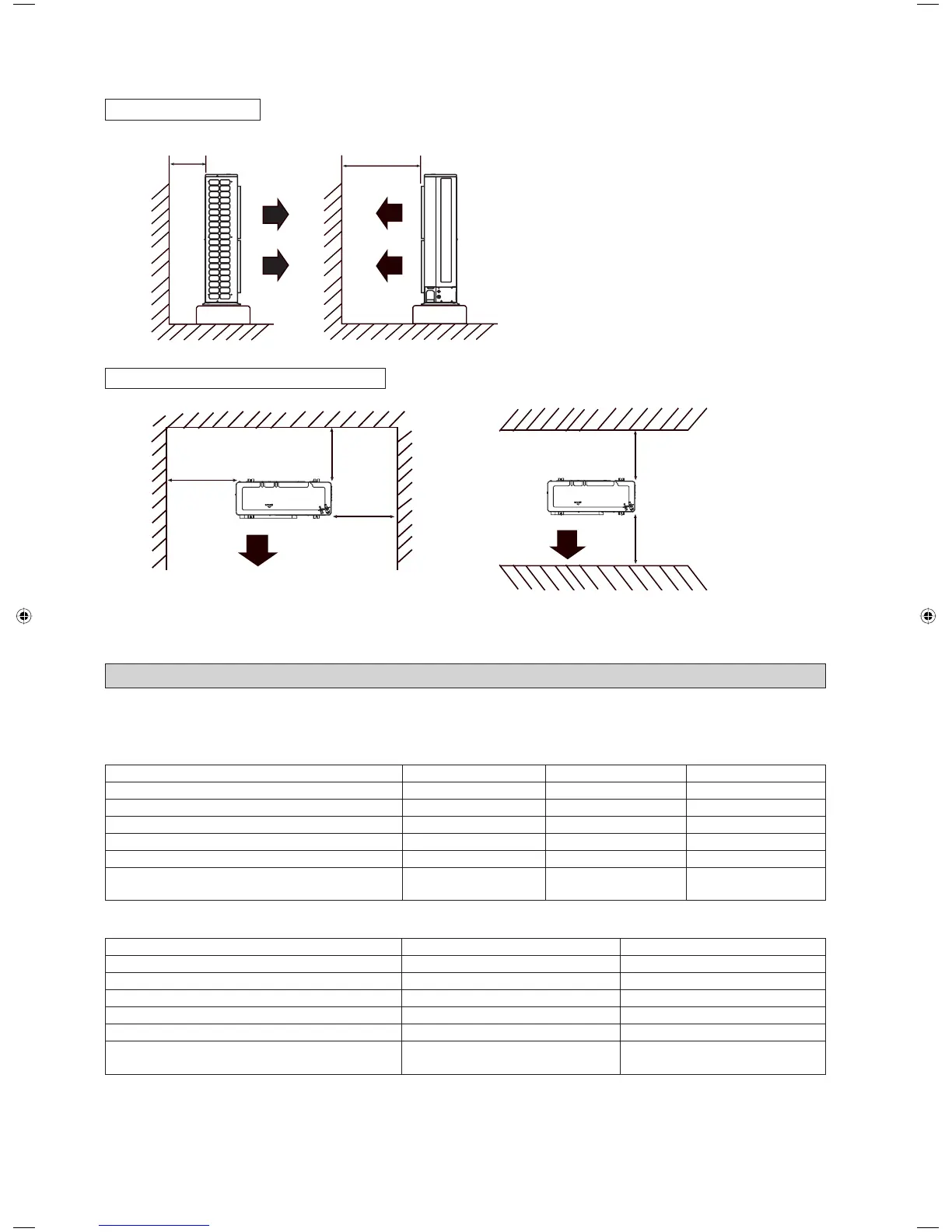

• Deje más espacio para la instalación arriba con un obstáculo adicional en la parte superior e instalación en serie.
Pared a un lado
Pared a 1 lado del obstáculo
Vista superior
Vista lateral
Unidad: mm
TUBERÍA DE REFRIGERANTE
Interior 5CKY20E/ER 5CKY25E/ER 5CKY28ER
Exterior 5SLY20C/CR 5SLY25C/CR 5SLY28CR
Longitud máxima permitida, m 30 30 50
Elevación máxima permitida, m 10 10 30
Tamaño de la tubería de líquido, mm / (pulg) 6,35
(1/4") 6,35 (1/4") 9,52 (3/8")
Tamaño de la tubería de gas, mm / (pulg) 12,70 (1/2") 15,88 (5/8") 15,88 (5/8")
Carga adicional de refrigerante,g/m
(para longitud de tubería superior a 7,5 m)
20 20 50
Interior 5CKY40ER 5CKY50ER
Exterior 5SLY40FR 5SLY50FR
Longitud máxima permitida, m 75 75
Elevación máxima permitida, m 30 30
Tamaño de la tubería de líquido, mm / (pulg)
9,52 (3/8") 9,52 (3/8")
Tamaño de la tubería de gas, mm / (pulg) 15,88 (5/8") 15,88 (5/8")
Carga adicional de refrigerante,g/m
(para longitud de tubería superior a 30 m)
50 50
Longitud de tubería permitida
Cuando la longitud del tubo sea demasiado larga, se reducirán la capacidad y la fi abilidad. Como resultado, eso puede dañar
el compresor. Escoger siempre el trayecto más corto y atenerse a las indicaciones provistas en la siguiente tabla:
5 ES 5CKYER-1009(1).indd 125 ES 5CKYER-1009(1).indd 12 4/21/11 9:22:36 AM4/21/11 9:22:36 AM
