McQuay E Series User Manual

5-15
Español
El cabel del enchufe
Unidad exterior
Bloque terminal
Regleta de terminales
unidad de interior

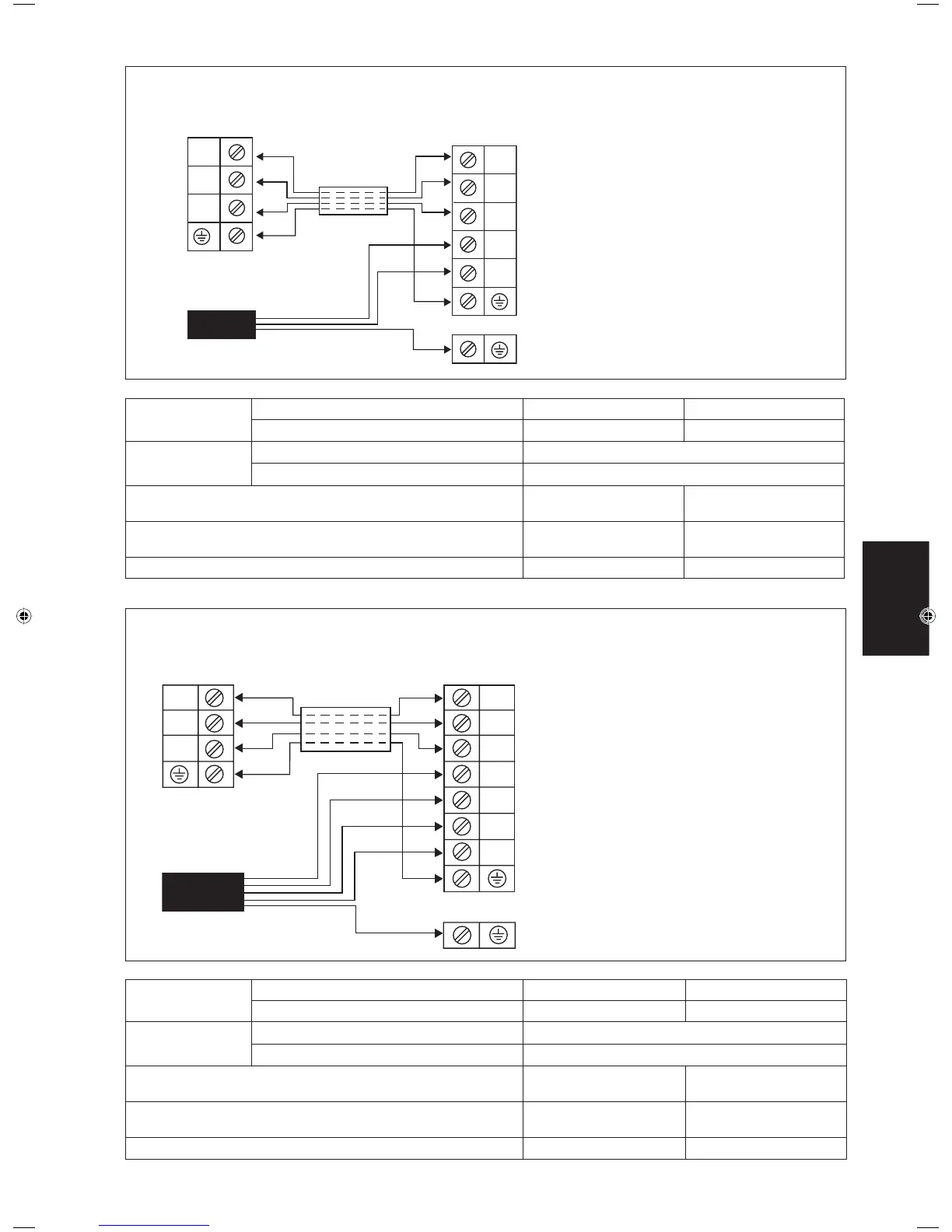

5CKY40ER - 5SLY40FR (1 Fase)
5CKY50ER - 5SLY50FR (1 Fase)
3
2
1
2
1
3
L
N
Cable de
interconexión
Modelo Interior 5CKY40ER 5CKY50ER
Exterior 5SLY40FR 5SLY50FR
Margen de la
tensión **
Interior
220V - 240V/1Ph/50Hz + !
Exterior
220V - 240V/1Ph/50Hz + !
Tamaño del cable de alimentación * mm
2
Número de conductores
6
3
6
3
Tamaño del cable de interconexión * mm
2
Número de conductores
1,5
4
1,5
4
Fusible de retardo recomendado * A 32 32
5CKY40ER - 5SLY40FR (3 Fase)
5CKY50ER - 5SLY50FR (3 Fase)
3
2
1
3
2
1
L1
L2
L3
N
Modelo Interior 5CKY40ER 5CKY50ER
Exterior 5SLY40FR 5SLY50FR
Margen de la
tensión **
Interior
220V - 240V/1Ph/50Hz + !
Exterior
380V - 415V/3N~/50Hz + !
Tamaño del cable de alimentación * mm
2
Número de conductores
4
5
4
5
Tamaño del cable de interconexión * mm
2
Número de conductores
1,5
4
1,5
4
Fusible de retardo recomendado * A 20 20
El cabel del enchufe
Unidad exterior
Bloque terminal
Regleta de terminales
unidad de interior
Cable de
interconexión
Tiene que haber una desconexión
en todos los polos en el suministro
de corriente con una separación de
contacto de al menos 3 mm.
!
Tiene que haber una desconexión
en todos los polos en el suministro
de corriente con una separación de
contacto de al menos 3 mm.
!
5 ES 5CKYER-1009(1).indd 155 ES 5CKYER-1009(1).indd 15 4/21/11 9:22:38 AM4/21/11 9:22:38 AM
