3-18
Abdichtmaterial
• Einer der vier Luftauslässe kann abgedichtet werden. (Abdichtung von zwei oder mehr Luftauslässen kann zu
Betriebsstörungen führen)
• Entfernen Sie das Frontpaneel und führen Sie das Abdichtmaterial in den Luftauslaß am Raumgerät ein.
• Das Abdichtmaterial hat dieselbe Länge wie der längere Luftauslaß. Wenn der kürzere Luftauslaß abgedichtet werden soll,
muß das Abdichtmaterial entsprechend gekürzt werden.
• Drücken Sie das Abdichtmaterial höchstens ca. 10 mm tief in das Raumgerät ein. Stellen Sie sicher, dass das Dichtungsmaterial
nicht mehr als 10 mm hineingedrückt wird.

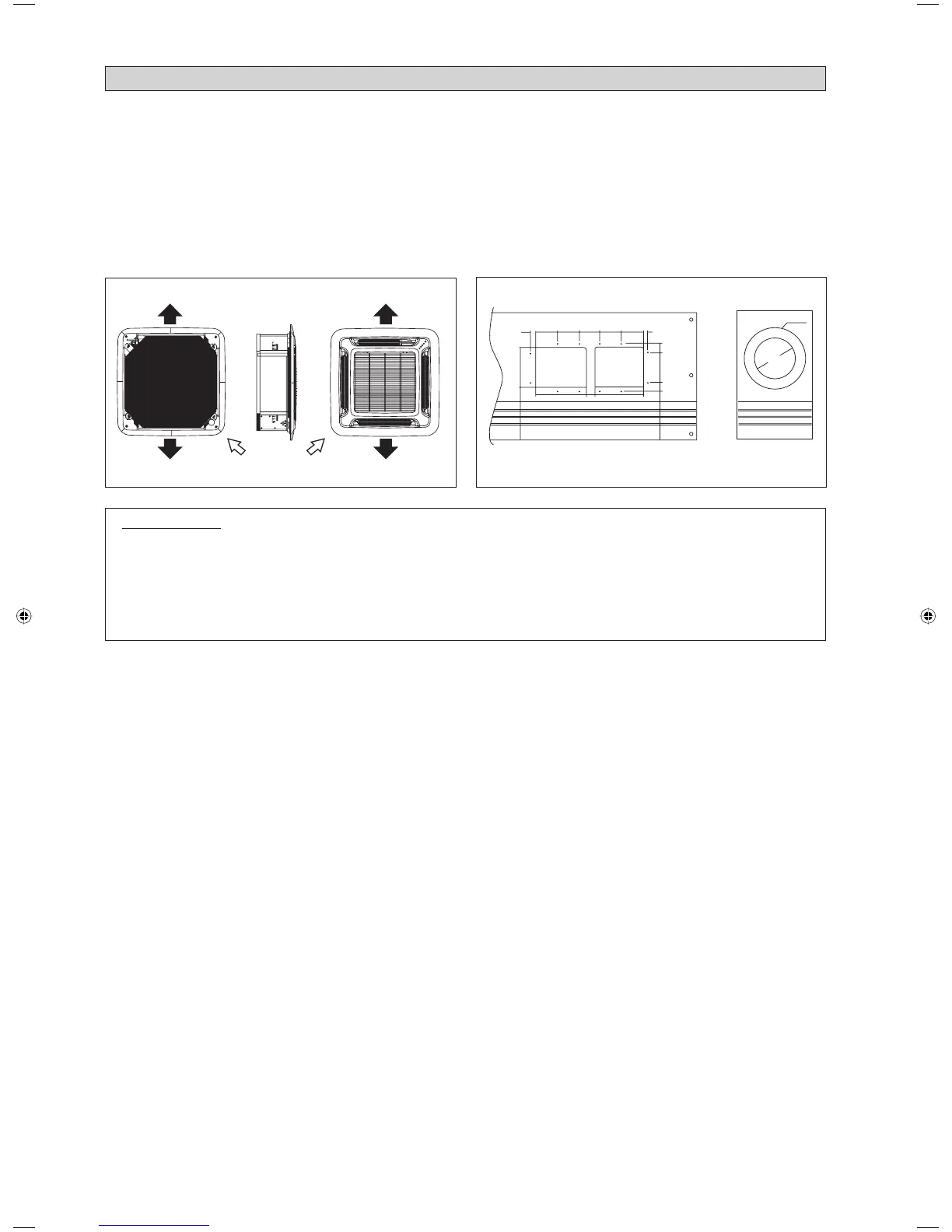

Technische Daten der kurzen Rohrleitung
• Das Raumgerät ist für den Anschluß einer Rohrleitung zwecks Aus- und Einlaß von Luft mit ausbrechbaren Öffnungen
bestückt. Der Anschluß der kurzen Rohrleitung für den Luftauslaß kann jedoch nur auf einer Seite hergestellt werden.
• Die Verwendung einer kurzen Rohrleitung für den Luftauslaß verbessert die Luftverteilung bei Vorhandensein von
Hindernissen (z.B. Beleuchtungskörpern) oder in langen, schmalen oder L-förmigen Räumen. Sie kann außerdem für die
gleichzeitige Versorgung von zwei Räumen genutzt werden.
Mögliche Abmessungen für Öffnungen zum Anschluß
der kurzen Rohrleitung
Ausbrechöffnung für Luftauslaß
Ausbrechöffnung
für Lufteinlaß
Mögliche Richtungen für Lufteinlaß und Luftauslaß
Lufteinlass
LuftauslaßLuftauslaß
Luftauslaß Luftauslaß
10
50 50 50 50 50 10
207020
90
Ø100
PCD Ø140
115 20 115
ZUBEHÖRTEIL
ANMERKUNG
• Vermeiden Sie den Anschluß der kurzen Rohrleitung an einer Stelle, an der die Luftauslaß-Jalousie geschlossen
werden kann, um gegen das Einfrieren von Verdampfungsmittel vorzubeugen.
• Sorgen Sie bei Installation der kurzen Rohrleitung zwecks Vorbeugung gegen Kondenswasserbildung dafür, daß die
Leitung ausreichend wärmeisoliert ist und keine Kühlluft austreten kann.
• Halten Sie das Volumen des Frischlufteinlasses innerhalb von 20% des gesamten Luftdurchsatzes. Installieren Sie
außerdem eine Zwischenkammer und verwenden Sie ein Verstärkergebläse.
3 DE 5CKYER-1009(1).indd 183 DE 5CKYER-1009(1).indd 18 4/21/11 9:14:36 AM4/21/11 9:14:36 AM
