4-18
Materiale sigillante
• É possibile sigillare solo una delle quattro uscite per lo scarico dellʼaria. (sigillando due o più uscite per lo scarico dellʼaria,
si possono originare anomalie nel funzionamento)
• Smontare il pannello anteriore ed inserire il materiale sigillante nellʼuscita per lo scarico dellʼaria sullʼunità per interni per
sigillare lʼuscita aria.
• Il materiale sigillante ha la stessa lunghezza dellʼuscita più lunga per lo scarico dellʼaria. Se necessario, sigillare lʼuscita
scarico aria più corta, tagliare il materiale sigillante per accorciarlo.
• Spingere il materiale sigillante di circa 10 mm verso lʼinterno e oltre la superfi cie inferiore dellʼunità per interni in modo tale
che non tocchi la feritoia dellʼaria. Prestare attenzione per non spingere il materiale sigillante oltre i 10 mm suggeriti.

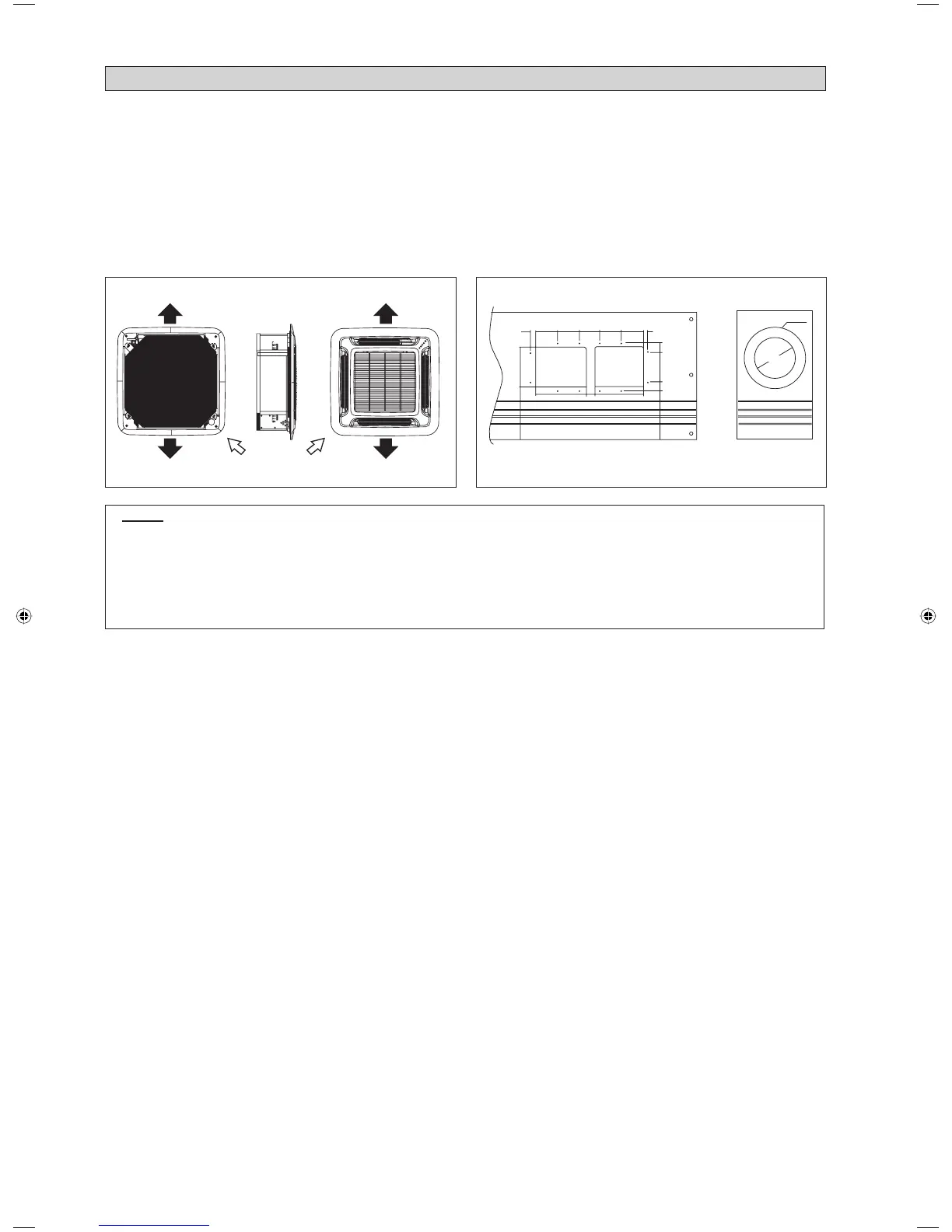

Specifi che per conduttura breve
• Lʼunità per interni è dotata di foro “di esclusione” per lo scarico e la presa dellʼaria utile per il collegamento alla conduttura.
Il collegamento, tuttavia, della conduttura breve per lo scarico dellʼaria è possibile solo su un lato.
• Lʼimpiego di una conduttura breve per lo scarico dellʼaria migliorerà la diffusione del fl usso dʼaria nel caso di ostruzioni (quali
un elemento di illuminazione) o in un locale lungo e stretto o a forma di L. Viene anche utilizzato per il condizionamento
simultaneo di due locali.
Possibile dimensione dellʼapertura per il collegamento
alla conduttura
Foro esclusione scarico aria
Foro esclusione
presa aria
Possibile direzione per lo scarico dellʼaria e la presa
dellʼaria
Ingresso
dellʼaria
Scarico AriaScarico Aria
Scarico Aria Scarico Aria
10
50 50 50 50 50 10
207020
90
Ø100
PCD Ø140
115 20 115
ACCESSORIO
NOTA
• Evitare lʼuso di condutture brevi sulle quali sia presente una griglia di scarico aria completamente chiusa per evitare
congelamenti dellʼevaporatore.
• Per evitare la formazione di condensa, verifi care che esista un isolamento termico suffi ciente e che non si verifi chi
alcuna perdita di aria fredda durante lʼinstallazione della conduttura breve.
• Mantenere lʼintroduzione di aria fresca entro il 20% del fl usso totale di aria. Dotarsi anche della camera e utilizzare
il ventilatore.
4 IT 5CKYER-1009(1).indd 184 IT 5CKYER-1009(1).indd 18 4/21/11 9:19:14 AM4/21/11 9:19:14 AM
