6-5
Русский
Модель
Макс. длина, m(фут), L
Макс. подъем,m(фут), H
Макс. кол-во изгибов (на 90°)
Сечение трубы жидкости
Сечение трубы газа
07 09 10 15 20 25
12 (39) 12 (39) 12 (39) 12 (39) 15 (49) 15 (49)
5 (16,4) 5 (16,4) 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2)
10 10 10 10 10 10
1/4" 1/4" 1/4" 1/4" 1/4" 3/8"
3/8" 3/8" 3/8" 1/2" 5/8" 5/8"
Длина Трубопроводов и Подъем
Если трубопровод слишком длин, то мощность и
надежность функционирования модуля упадет. С
числом сгибов, сопротивление потока хладагента
увеличивается, понижая степень охлаждения. Это
в результате может привести к поломке
компрессора. Всегда пытайтесь делать
трубопровод как можно короче и следуйте
рекомендациям в таблице внизу:

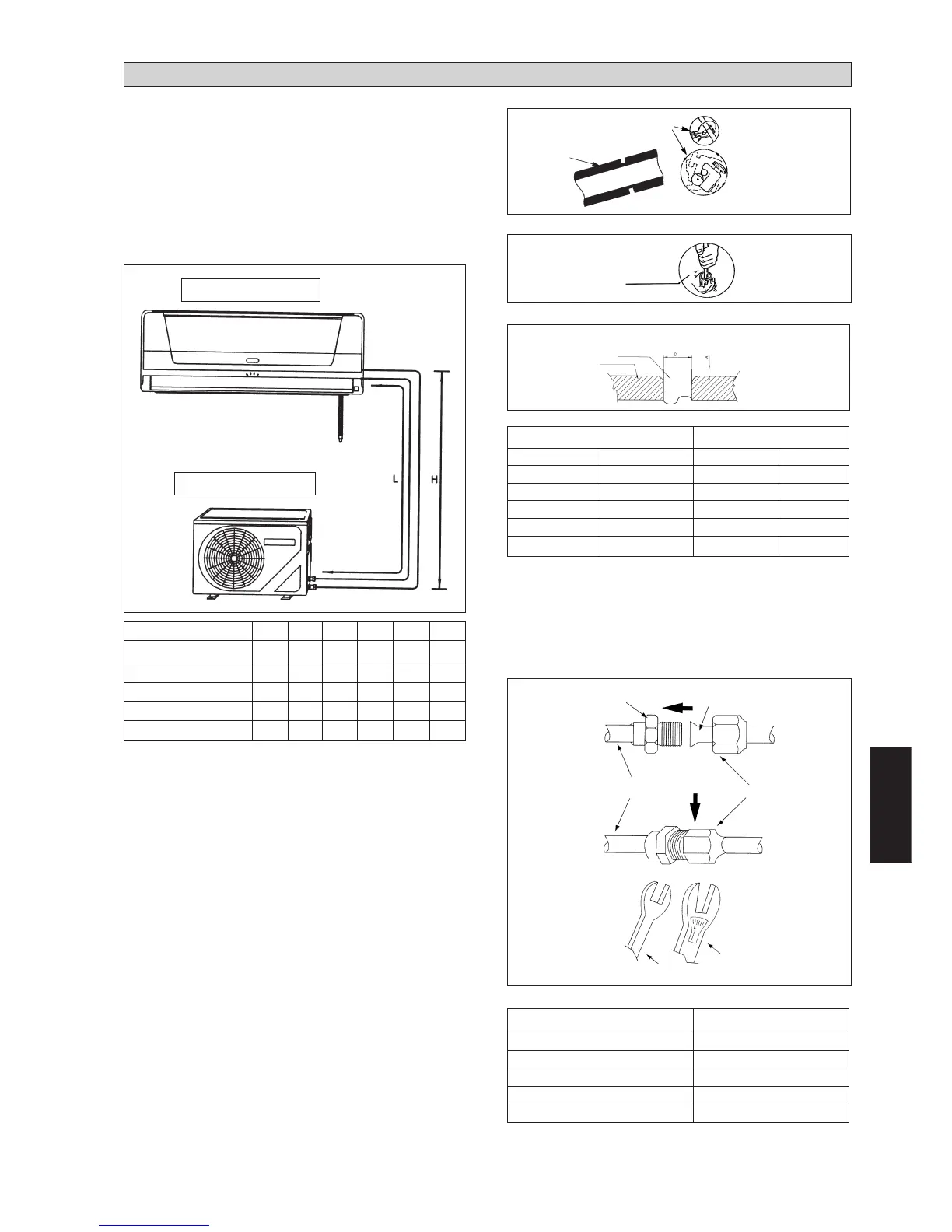

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
Комнатный Блок
Наружный Блок
Уберите Заусенцы
Резка Медных Труб
Проведение Трубопроводов
•
Не используйте грязную или поврежденную трубную
обвязку. Не снимайте пластиковое покрытие,
резиновые пробки и латунные гайки с клапанов,
штуцеров, труб и змеевиков до тех пор, пока он не
готов для соединения подачи газа или жидкости в
клапана или штуцеры.
• Если требуется пайка, то удостоверьтесь, что
газ азот проходит через змеевик и соединения,
где проводится пайка. Это позволит избежать
формирование копоти на внутренней стороне
медных труб.
•
Разрежьте соединительную трубу резаком.
•
Уберите заусенцы с краев среза трубы съемником.
Держите конец трубы вниз, чтобы предотвратить
попадание металлических частиц в трубу.
•
Вставьте штуцерные гайки, установленные на
соединяющие концы как внутреннего модуля, так и
внешнего модуля, на медные трубы.
•
Развальцуйте большей длины трубу развальцовочным
инструментом, как показано в таблице.
•
Край после развальцовви должен быть ровным и,
без трещин или царапин.
1/4t
Медная Труба
Обжимка
Соединение Трубопроводов К блокам
• Отцентрируйте положение трубы и до конца
затяните штуцер усилием пальцев.
• Затем, затяните штуцер динамометрическим
гаечным ключом до щелчка ключа.
Размер Трубы мм / (дгойм) Крутящий Момент Hm / (ft-lb)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
19,05 (3/4) 78 (57,6)
Трубопровод Комнатного
Блока
Штуцерная Гайка
Труба С Муфтой
Cоединения Муфтой
Ключ
Динамометрический
Гаечный Ключ
Замечание: Хладагент на внешнем модуле заправлен
на заводе-изготовителе из расчета длины
трубопровода до 7,62м/25
фут
.
ѓ Трубы, D A (
мм
)
Дюйм мм Империал Риджид
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
