6-6
Модель 07 / 09 / 10 / 15 20 / 25
Диапазон напряжения** 220V-240V / 1Ph / 50Hz +
!
или 208V-230V / 1Ph / 60Hz+
!
Сечение шнура сети* мм
2
1,5 2,5
Номер провода 33
Сечение проводов межсоединения * мм
2
1,5 2,5
Номер провода 33
Рекомендуемый предохранитель A 15 20
Модель 07 / 09 / 10 / 15 20 / 25
Диапазон напряжения** 220V-240V / 1Ph / 50Hz +
!
или 208V-230V / 1Ph / 60Hz+
!
Сечение шнура сети* мм
2
1,5 2,5
Номер провода 33
Сечение проводов межсоединения * мм
2
1,5 2,5
Номер провода 55
Рекомендуемый предохранитель A 15 20

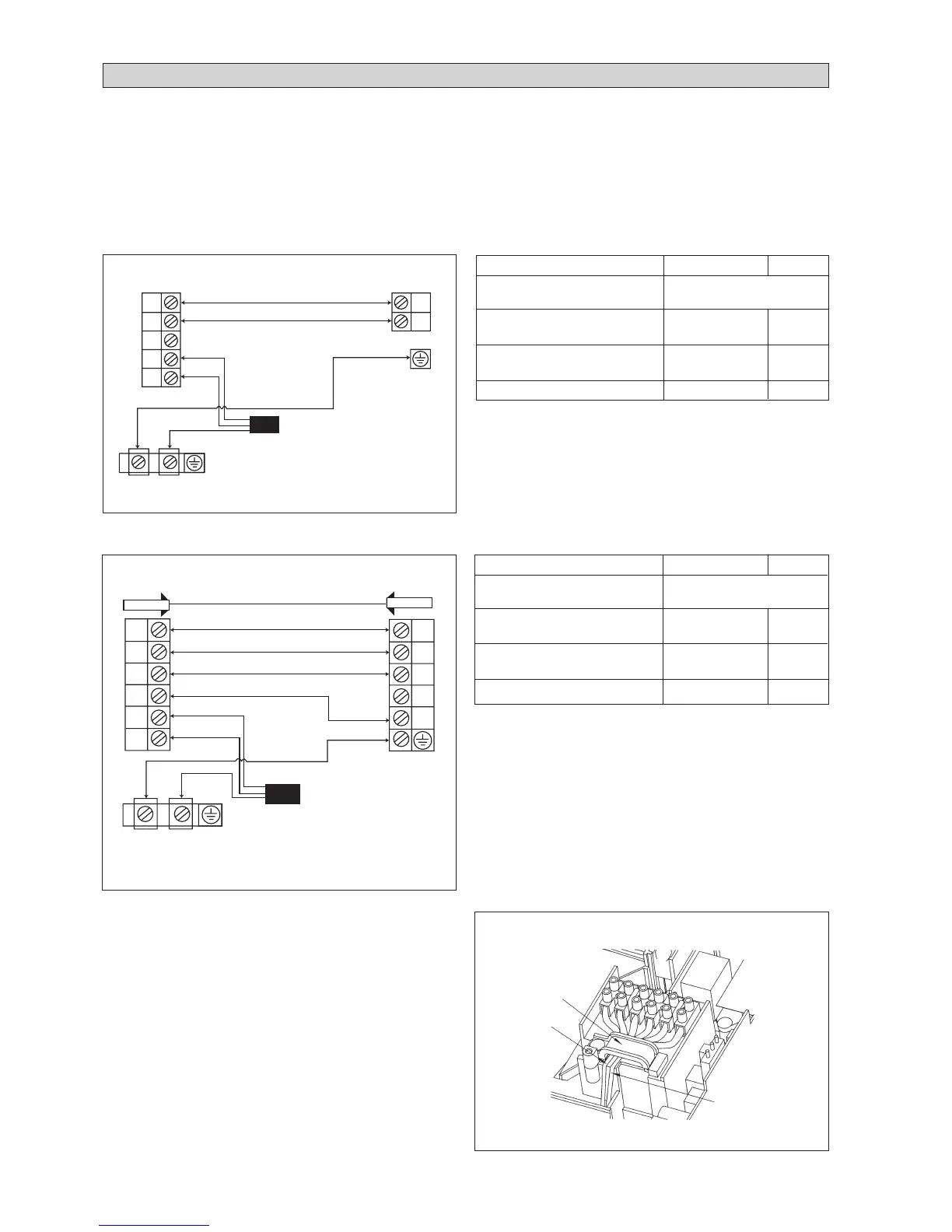

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
Только охлаждение
ВАЖНО: * Показатели, представленные в таблице, только для принятия во внимание. Они должны быть
сравнены и выбраны для того, чтобы они отвечали местным положениям/государственным
стандартам. Они также зависят от типа установки и сечения используемых проводников.
** Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке,
прикрепленной к корпусу аппарата. Указанное значение ETL соответствует только источнику
питания с частотой 60 Гц.
!
Должен применяться двухполярный
выключатель с зазором контакта не
менее 3мм и автоматически
выключатель, как это рекомендовано
электрической схемой установки.
Терминал
Наружного
Блока
Терминал
Комнатного
Блока
Шнур Сети
Соединяющий провод (длинои 8м)
внешето датчика радиатора,
подведенныи к внутреннему модулю
COMP
N2
OF
4WV
N1
L
COMP
OF
4WV
N
Обогревательный насос (один фаэа)
COMP
N2
COMP
N
N1
L
Терминал
Наружного Блока
Терминал
Комнатного Блока
Должен применяться двухполярный
выключатель с зазором контакта не
менее 3мм и автоматически
выключатель, как это рекомендовано
электрической схемой установки.
!
Шнур Сети
Только охлаждение (один фаэа)
• Все провода должны быть хорошо соединены.
• Все электропроводка должна не приходить в
соприкосновение с хладагентом насоса или
лопастей двигателя.
• Провода, соединяющие внутренний модуль и
внешний модуль, должны быть закреплены
проводными зажимами как показано на рисунке.
• Шнур сети питания должен отвечать параметрам
шнура H05RN-F (245IEC57), который
представляет собой минимальные
предъявляемые требования.
Зажим
Кабель
Шнур сети
