Acesso aos terminais
Nas versões Ex d, a tampa é fixada com 6 parafusos de tampa M5 (chave sextavada de 4,0 mm A/F). Depois de
desaparafusar as fixações da tampa, esta pode ser levantada para fora do invólucro para acesso ao interior. As
fixações da tampa são do tipo prisioneiro e permanecerão presas na tampa.
Nas versões Ex de, a tampa removível é fixada com 3 parafusos de tampa M5 (chave sextavada de 4,0 mm A/F).
Depois de desaparafusar as fixações da tampa, esta pode ser levantada para fora do invólucro para acesso ao
interior. As fixações da tampa são do tipo prisioneiro e permanecerão presas na tampa. Todos os terminais devem
ser completamente apertados, independentemente de serem ou não utilizados.
Ao concluir a terminação, recoloque cuidadosamente a tampa sobre o corpo, evitando danificar as superfícies de
acoplamento. Aperte os parafusos da tampa uniformemente. Nas versões Ex de certificadas, certifique-se de que o
valor máximo de torque para os parafusos da tampa seja observado, como marcado na tampa Exe. Certifique-se
de que a guarnição O-ring assente corretamente na tampa durante a remontagem. Nas versões certificadas Ex d,
certifique-se de que a folga máxima requerida de 0,04 mm seja mantida entre a tampa e a base depois de
montada.
Detalhes da fiação
A unidade está disponível com várias configurações básicas:
1. Ex d - Entrada de CA, estágio simples.
2. Ex d - Entrada de CA, estágio duplo com seleção de estágio livre de tensão.
3. Ex de - Entrada de CA, estágio simples.
4. Ex de - Entrada de CA, estágio duplo com seleção de estágio livre de tensão.
5. Ex d - Entrada de CC, três estágios selecionáveis pelo usuário.
6. Ex de - Entrada de CC, três estágios selecionáveis pelo usuário.
7. Ex d - Entrada de CC, cinco estágios selecionáveis pelo usuário com seleção de estágio livre de tensão.
8. Ex de - Entrada de CC, cinco estágios selecionáveis pelo usuário com seleção de estágio livre de tensão.

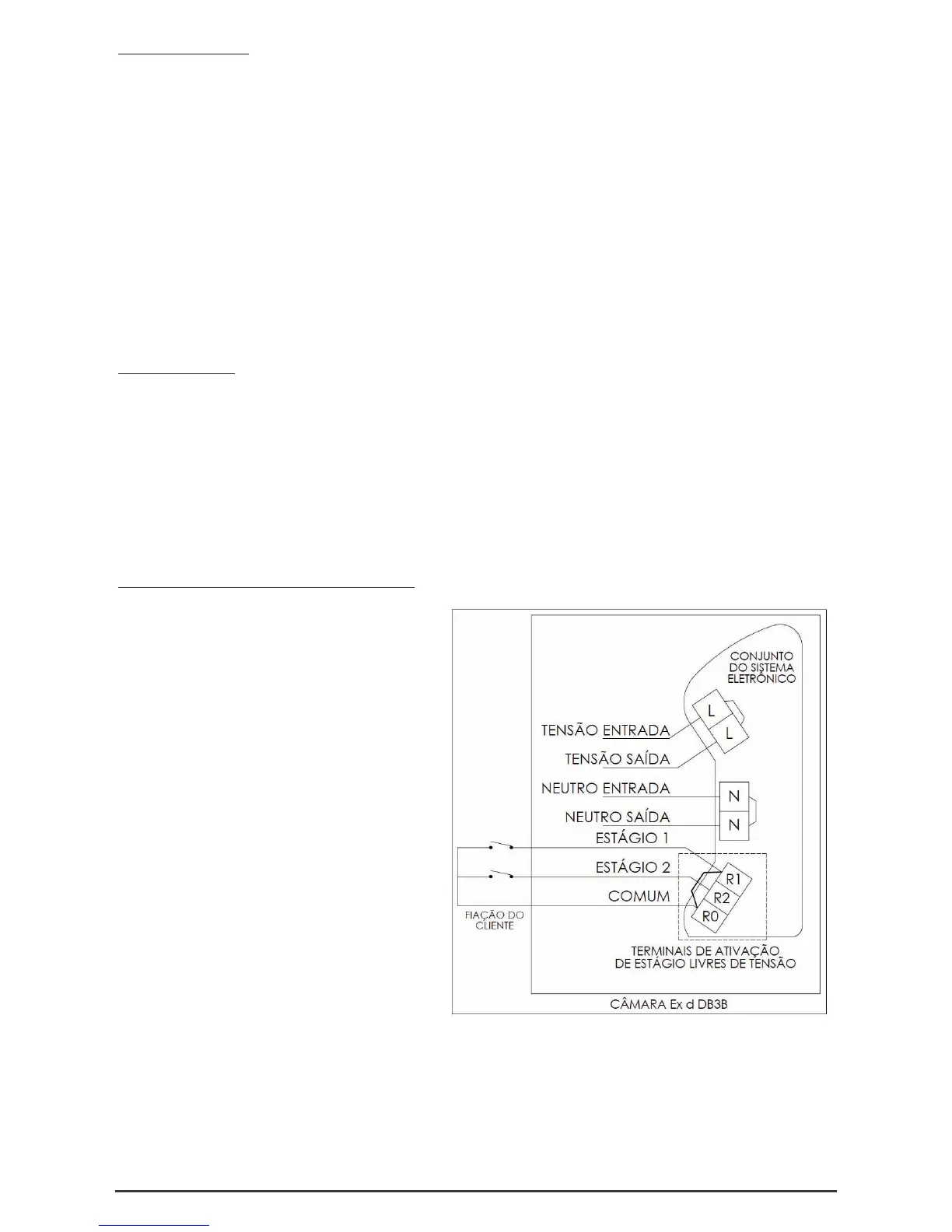

Detalhes da fiação Ex d versão CA (tipos 1 e 2)
• Tipo 1: Conecte os fios de tensão e neutros
da alimentação aos terminais como
detalhado no diagrama de fiação. A
unidade será alimentada com o link entre
R1 e R0 instalado nos terminais. Quando
a alimentação é aplicada à unidade, o
tom do estágio 1 será produzido como
selecionado no interruptor DIP de 5 vias.
• Tipo 2:Conecte os fios de tensão e neutros
da alimentação aos terminais como
detalhado no diagrama de fiação. A
unidade será alimentada sem link
instalado entre R1 e R0. Conecte os fios e
os interruptores remotos aos terminais R0,
R1 e R2 como mostrado. Quando a
alimentação é inicialmente aplicada à
unidade, nenhum tom é produzido.
Quando o interruptor conectado a R1 é
fechado, o tom do estágio 1 é produzido
como selecionado pelo interruptor DIP de
5 vias no conjunto do sistema eletrônico.
Quando o interruptor conectado a R2 é
fechado, o tom pré-selecionado para o
estágio 2 é produzido. Veja a tabela de
tons 2 para obter detalhes dos tons pré-
selecionados.
Nota: Ambos os interruptores fechados
não produzirão nenhum tom.
