Detalhes da fiação de Ex de versão CA (tipos 3 e 4)
• Tipo 3:Conecte os fios de tensão e neutros
da alimentação aos terminais como
detalhado no diagrama de fiação.
Quando a alimentação é aplicada à
unidade, o tom do estágio 1 será
produzido como selecionado no
interruptor DIP de 5 vias dentro da
câmara Ex d.

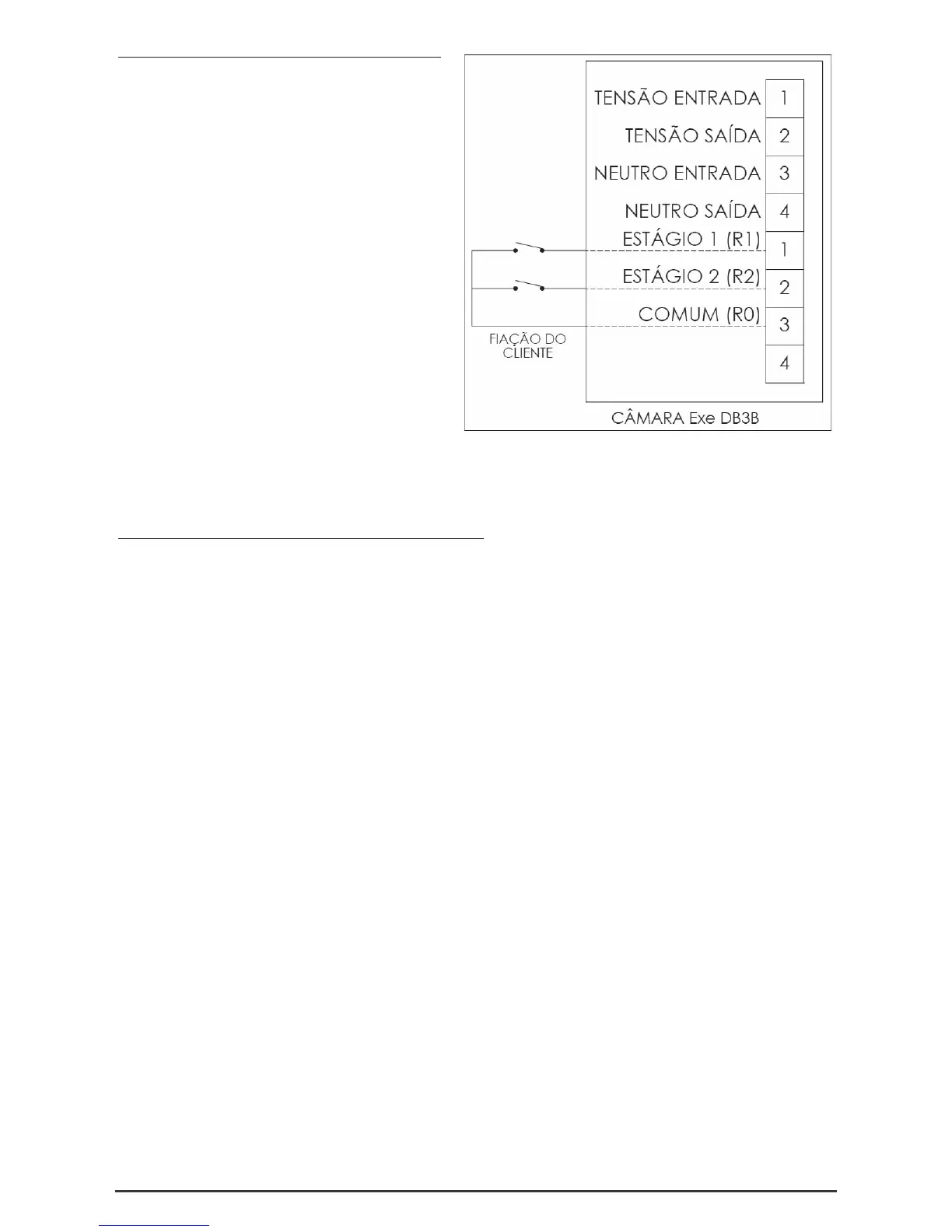

• Tipo 4:Conecte os fios de tensão e neutros
da alimentação aos terminais como
detalhado no diagrama de fiação.
Quando a alimentação é inicialmente
aplicada à unidade, nenhum tom é
produzido. Conecte os fios e os
interruptores remotos aos terminais R0, R1
e R2 como mostrado. Quando o
interruptor conectado a R1 é fechado, o
tom do estágio 1 é produzido como
selecionado pelo interruptor DIP de 5 vias
no conjunto do sistema eletrônico.
Quando o interruptor conectado a R2 é
fechado, o tom pré-selecionado para o
estágio 2 é produzido. Veja a tabela de
tons 2 para obter detalhes dos tons pré-
selecionados.
Nota: Ambos os interruptores fechados
não produzirão nenhum tom.
Detalhes da fiação de Ex d e Ex de versão CC (tipos 5 e 6)
Esses tipos podem ser configurados de várias maneiras diferentes dependendo das exigências. Veja a folha a
seguir para obter detalhes do layout dos terminais. A seleção independente do tom para todos os três estágios é
feita através dos 3 interruptores DIP de 5 vias instalados no conjunto do sistema eletrônico:
• Sistema de 2 fios (Estágio simples/duplo):Conecte os fios de alimentação positivo e negativo aos
terminais como detalhado no diagrama de fiação. O segundo estágio é produzido invertendo a
polaridade da alimentação para a unidade.
• Sistema de 3 fios (Estágio simples/duplo, +ve comum):Conecte os três fios da alimentação nos terminais
como detalhado no diagrama de fiação (um fio +ve comum e dois fios -ve). O estágio 1 é produzido
quando a alimentação é aplicada através dos terminais +ve comum e -ve estágio 1. O estágio 2 é
produzido quando a alimentação é aplicada através dos terminais +ve comum e -ve estágio 2.
• Sistema de 3 fios (Estágio simples/duplo, -ve comum):Conecte os três fios da alimentação nos terminais
como detalhado no diagrama de fiação (dois fios +ve e um fio -ve comum). O estágio 1 é produzido
quando a alimentação é aplicada através dos terminais +ve estágio 1 e -ve comum. O estágio 2 é
produzido quando a alimentação é aplicada através dos terminais +ve estágio 2 e -ve comum.
• Sistema de 4 fios (Estágio triplo, +ve comum): Conecte os quatro fios da alimentação nos terminais como
detalhado no diagrama de fiação (um fio +ve comum e três fios -ve). O estágio 1 é produzido quando a
alimentação é aplicada através dos terminais +ve comum e -ve estágio 1. O estágio 2 é produzido
quando a alimentação é aplicada através dos terminais +ve comum e -ve estágio 2. O estágio 3 é
produzido quando a alimentação é aplicada através dos terminais +ve comum e -ve estágio 3.
• Sistema de 4 fios (Estágio triplo, -ve comum): Conecte os quatro fios da alimentação nos terminais como
detalhado no diagrama de fiação (três fios +ve e um fio -ve comum). O estágio 1 é produzido quando a
alimentação é aplicada através dos terminais +ve estágio 1 e -ve comum. O estágio 2 é produzido
quando a alimentação é aplicada através dos terminais +ve estágio 2 e -ve comum. O estágio 3 é
produzido quando a alimentação é aplicada através dos terminais +ve estágio 3 e -ve comum.
Todas as versões são fornecidas com terminais para permitir conexão loop-in e loop-out dos fios da alimentação.
Se um resistor EOL é especificado no pedido, ele será conectado através teminals 5 e 6, como mostrado. Se a
unidade estiver a ser utilizado numa configuração negativo comum, de 4 fios, de três fases, EOL Ex d na câmara
deve mover-se para os terminais 7 e 8.
Ao posicionar o EOL, assegurar que um mínimo de 14 mm entre o corpo do resistor e do bloco de terminais e
assegurar que a resistência não está em contacto com o PCB ou invólucro
.
