9
Montering av handtag
1. Avlägsna de 4 skruvarna M8 x 25 från handtagsröret (pos. 1, g. 3) och passa in hålen i handtagsröret mot hålen i stödplattan.
2. Säkra med 4 st. skruvar M8 x 25, 4 st. muttrar M8, 4 st. brickor Ø 8 och 4 st. äderbrickor Ø 8.
3. Använd 1 st. uppsättning klämmor (den tandade delen placeras ovanför handtaget), 1 st. sexkantskruv M12 x 75, 1 st. vagnskruv M12 x
75, 1 st. låsspak (g. 4) och 2 st. brickor Ø 12 för att montera det övre handtaget på handtagsröret (pos. 3, g. 5).
4. Lossa vajerfästet från det övre handtaget med en 4 mm insexnyckel (säljs separat). För in båda ändarna i tvärstycket (pos. 1, g. 1). Passa
in hålen i tvärstycket och vajerfästet.
5. Säkra båda ändarna av tvärstycket och vajerfästet med 2 st. skruvar M5 x 25 och 2 st. skruvar M5 (pos. 2, g. 5).

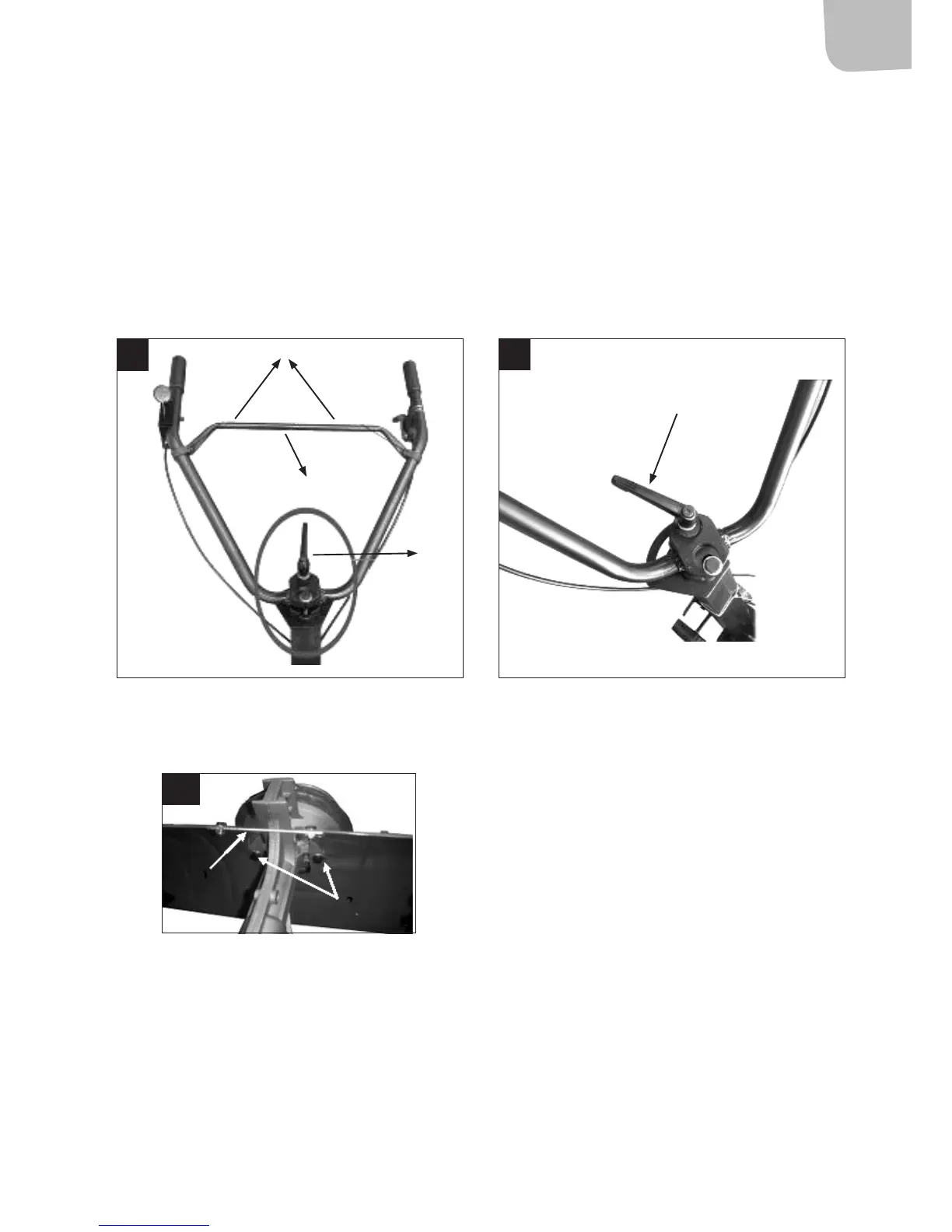

Inställning av handtaget
Handtaget kan ställas in så att det passar användaren.
1. Lossa det övre handtagets låsspak och ställ in handtaget i höjd- och sidled (pos. 1, g. 6).
Montering av kåpa
1. Avlägsna fogplattan (pos. 1, g. 6a) innan kåpan monteras.
2. Placera kåpan på växellådan och säkra med 2 st. skruvar (pos. 2).
3. Montera fogplattan på kåpan.
4. Vid användning med 6 st. fräshjul måste vänster och höger kåpförlängning användas.
5. Montera enligt nedan.
– Avlägsna de 3 skruvarna M8 x 16 från den vänstra kåpförlängningen (pos. 1, g. 6b).
– Passa in hålen i kåpförlängningen mot hålen i kåpans vänstra kant och säkra med 3 st. skruvar M8 x 16, 3 st. nyloc-muttrar M8 och
6 st. brickor Ø 8.
6a
1
2
5
6
1
2
1
3
R
L
L
R
