15
1100..

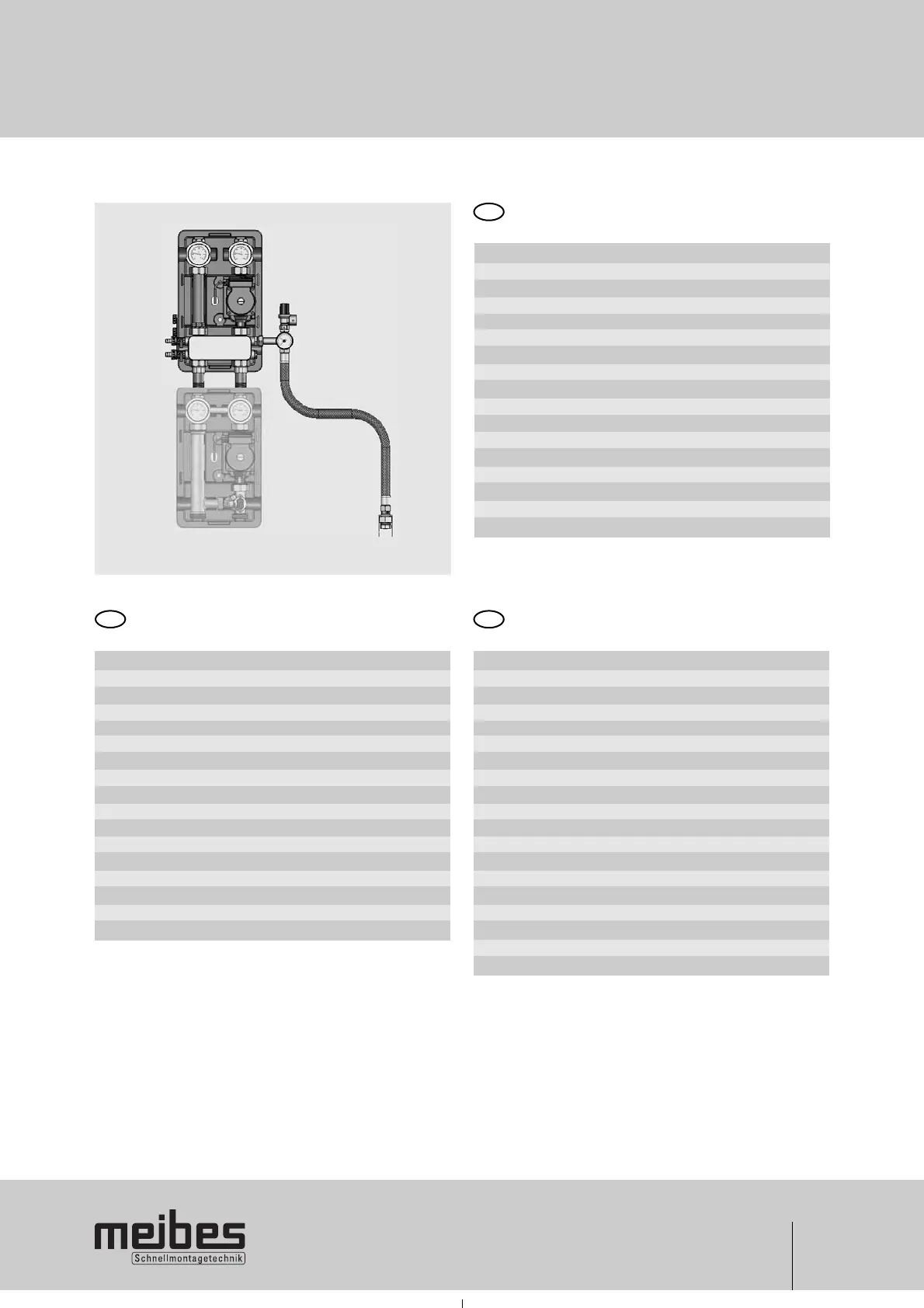

Trennsystem (für Anschluß am geregelten Heizkreis)
Split system (for the connection on the regulated heating circuit)
Systéme de séparation (pour le raccordement au circuit de chauffage réglé)
Technische Daten
Trennsystem: 45411.20 45411.30
Max. Leistung:
(bei
Sekundär 35 °C/45 °C)
(Primär 70 °C/50 °C
): 22 kW 25 kW
maximaler Druck: 3 bar 3 bar
Maximale Temperatur: 130 °C 130 °C
Bauhöhe mit Isolierung: 420 mm 420 mm
Breite mit Isolierung: 250 mm 250 mm
Tiefe mit Isolierung: 246 mm 246 mm
Werkstoff der Isolierung: EPP EPP
Achsabstand: 125 mm 125 mm
Oberer und unterer Anschluss:
1“ IG 1“ IG
Wärmetauscher Plattenanzahl: 20 30
max. Druckverlust: 20 kPa 20 kPa
Wärmetauscher: Plattenmaterial W-Nr. 1-4401Lötmaterial Kupfer
(99,9%)
Données techniques
Type de système de séparation: 45411.20 45411.30
Puissance max.:
(secondaire 35 °C / 45 °C)
(primaire 70 °C / 50 °C): 22 kW 25 kW
Pression maximale: 3 bars 3 bars
Température maximale: 130 °C 130 °C
Hauteur avec isolation: 420 mm 420 mm
Largeur avec isolation: 250 mm 250 mm
Profondeur avec isolation: 246 mm 246 mm
Matériau d’isolation: EPP EPP
Entraxe: 125 mm 125 mm
Raccordement
par le haut et par le bas: 1” F 1” F
Nombre de plaques
de l’échangeur à plaques: 20 30
Échangeur à plaques
N° de la matière des plaques1.4401 Matériau de soudage cuivre
(99,9 %)
Technical data
Split system type: 45411.20 45411.30
Max capacity:
(secondary circuit 35°C/45°C)
and (primary circuit 70°C/50°C): 22 kW 25 kW
Maximum pressure: 3 bar 3 bar
Maximum temperature: 130°C 130°C
Installation height with insulation: 420 mm 420 mm
Width with insulation: 250 mm 250 mm
Depth with insulation: 246 mm 246 mm
Insulation material: EPP EPP
Axial separation: 125 mm 125 mm
Upper and lower connection: 1“ FI 1“ FI
Heat exchanger: 20 30
Number of plates: 20 kPa 30 kPa
Max. pressure loss:
Panel material w.-No. 14401, copper soldering material (99,9%)
DD
FF
GGBB
