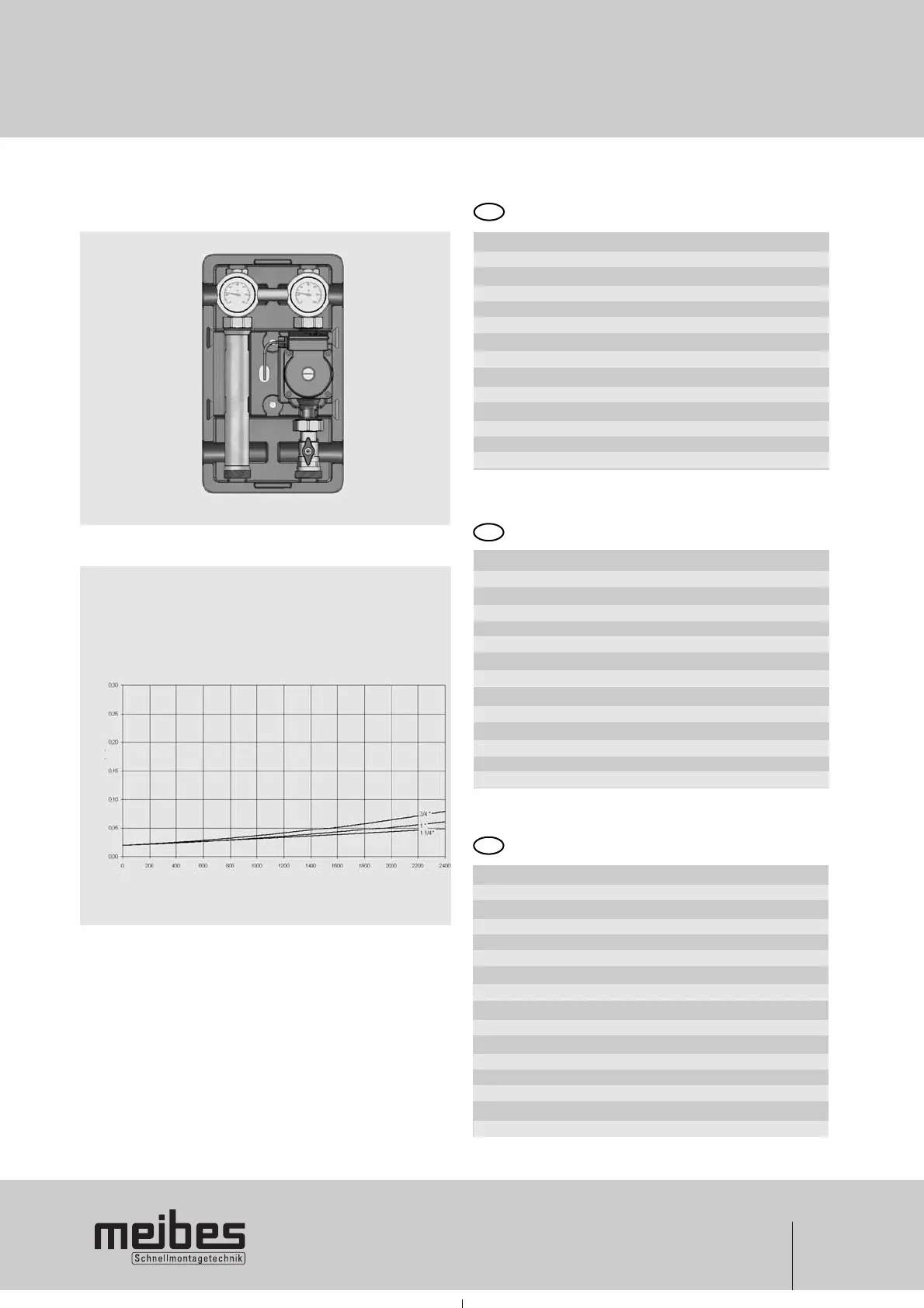

1. Pumpengruppen UK (ungemischter Kreis)
Pump groups UK (Circuit direct)
Groupes de pompage UK(Direct circuit)
Volumenstrom-Druckverlust-Diagramm
Pumpengruppen UK
volume flow-pressure loss-diagram
pump group DC
Technichal Data
DN: 20 25 32
Upper connection: 3/4“ F 1“ F 1 1/4“ F
Lower connection: 1 1/2“ MI
(fat-sealing)
Pump: see ref. number
Axial separation: 125 mm
Components of: Steel, Brass, EPP insulation
Dimensions: ca. H 420 x W 250 x D 246 mm
Sealing materials: PTFE fiber joint free of astbestos
Temperature display: from 0° up to 120° C
Operating temperature: up to 110° C
Kvs values: 8,5 9,7 11
Pressure: PN 6
Données techniques
DN: 20 25 32
Raccordement par le haut : 3/4” F 1” F 1 1/4” F
Raccordement par le bas : 1 1/2” M
(à joint plat)
Circulateur: Voir n° d’article
Entraxe: 125 mm
Construction: Acier, laiton, isolation
en polypropylène expansé
Dimensions: env. H 420 x L 250 x P 246 mm
Joints: PTFE, fibre exempt d’amiante, EPDM
Plage de température: 0 à 120 °C
Température de travail: jusqu’à 110 °C
Pression de travail: PN 6
Valeur Kvs: 8,5 9,7 11
Technische Daten
DN: 20 25 32
oberer Anschluss: G 3/4“ IG G 1“ IG G 1 1/4“ IG
unterer Anschluss: G 1 1/2“ AG
(flachdichtend)
Pumpe: siehe Artikelnummer
Achsabstand: 125 mm
Bauteile aus: Stahl, Messing, EPP-Isolierung
Abmessung: ca. H 420 x B 250 x T 246 mm
Dichtmaterialien: PTFE, asbestfreie Faserdichtung, EPDM
Temperaturanzeige: 0 bis 120 °C
Einsatztemperatur: bis 110 °C
Betriebsdruck: PN 6
kVs – Wert: 8,5 9,7 11
Diagramme du débit et de la perte de pression
Groupes de pompe CNM
DD
FF
GGBB
Druckverlust (bar) / Pressure loss (bar) / Perte de pression (bar)
Volumenstrom (l/h) / Volumetric flow rate (l/h) / Débit volumique (l/h)
