18

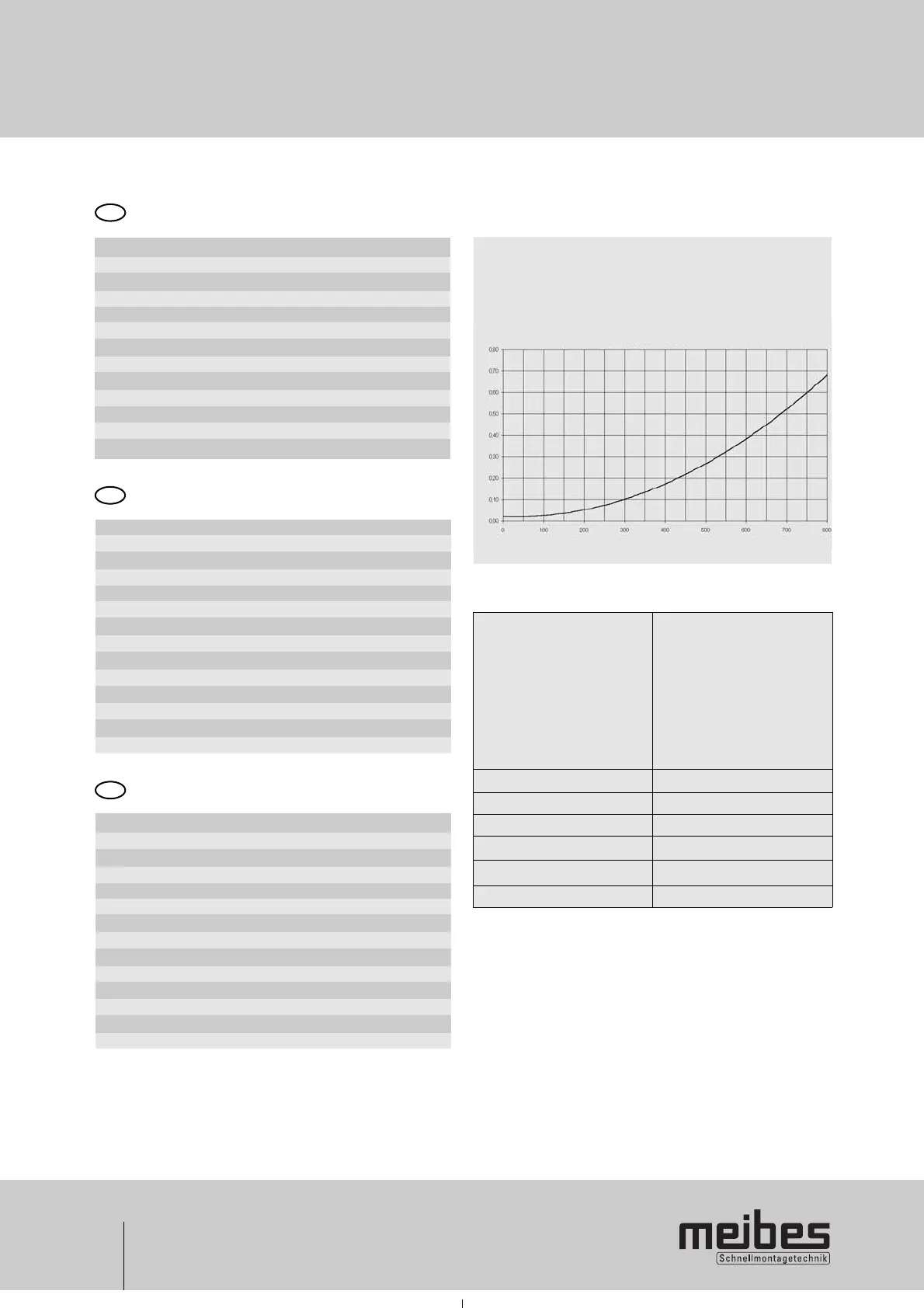

Volumenstrom-Druckverlust-diagramm
Konstantwertregelset
Flow Rate-Pressure Loss-Diagram Constant Temperature
Control Set
Diagramme du débit et de la perte de pression
Kit de réglage pour température constante
Druckverlust(bar) pressure loss (bar) (Perte de pression [bar]
Volumenstrom (l/h) Volume flow [l/h] Débit [l/h]
Thermostatkopfeinstellung
Setting of thermostat head
Réglage de la tête
thermostatique
Vorlauftemperatur des
gemischten Heizkreises in °C
Supply temperature of the
mixed heating circuit in °C
Température en °C dans la
ligne aller du circuit de
chauffage mélangé
*
ca. 25°
1 ca. 30°
2 ca. 35°
3 ca. 40°
4 ca. 45°
5 ca. 50°
1111..
Konstantwertregelset
Constant heat regulation set
Kit de réglage pour température constante
Données techniques
DN: 25
Raccordement par le haut: 1” F
Raccordement par le bas: 1 1/2” M (à joint plat)
Circulateur: Voir n° d’article
Entraxe: 125 mm
Construction: Laiton, isolation en polypropylène expansé
Dimensions: env. H 500 x L 250 x P 246 mm
Joints: PTFE, fibre exempt d’amiante, EPDM
Plage de température: 0 à 120 °C
Température de travail: 110 °C / 60 °C seulement dans
le circuit mélangeur !
Pression de travail: PN 6
Technische Daten
DN: 25
Oberer Anschluss: 1“ IG
Unterer Anschluss: 1 1/2“ AG (flachdichtend)
Pumpe: siehe Artikelnummer
Achsabstand: 125 mm
Bauteile aus: Messing, EPP-Isolierung
Abmessung: ca. H 500 x B 250 x T 246 mm
Dichtmaterialien: PTFE, asbestfreie Faserdichtung, EPDM
Temperaturanzeige: 0 bis 120 °C
Einsatztemperatur: max. 60 °C
Betriebsdruck: PN 6
Technical data
DN: 25
Upper connection: 1“ FI
Lower connection: 1 1/2“ MI (flat sealing)
(fat-sealing)
Pump: see ref. number
Axial separation: 125 mm
Components of.. Steel, Brass, EPP insulation
Dimensions: ca. H 500 x W 250 x D 246 mm
Sealing materials: PTFE fiber joint free of asbestos,EPDM
Temperature display: from 0° up to 120° C
Operating temperature: up to 110° C
Pressure: PN 6
DD
FF
GGBB
