Avant de procéder au montage, il est conseillé de lire attentivement cette notice de montage dans son intégralité, de préparer tous les
outils nécessaires et de trier les différentes pièces. Nous aimerions également souligner que les opérations suivantes seront beaucoup
plus faciles à réaliser sur une surface plane.

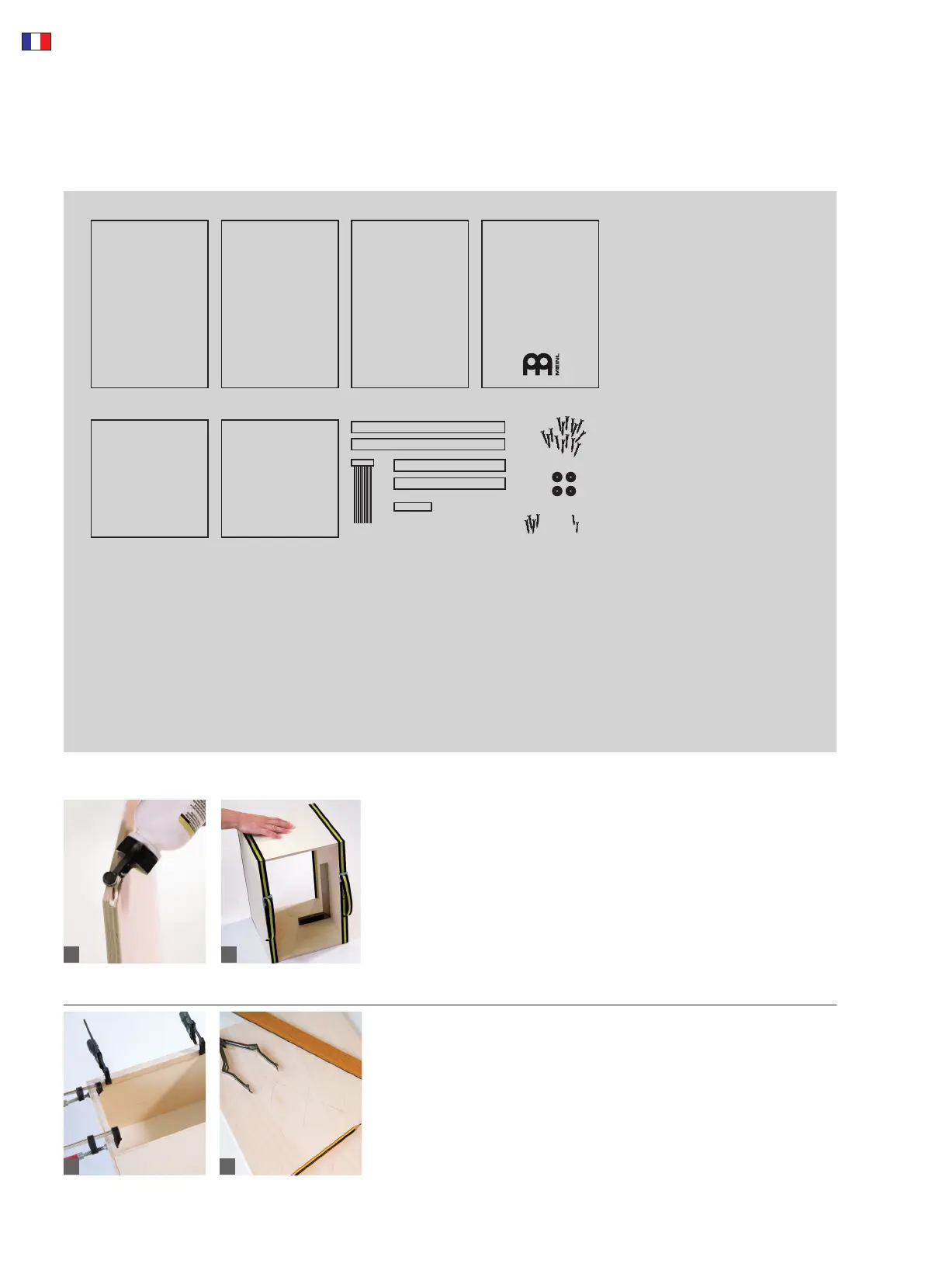

Matériel livré
1 notice de montage
1 2 plaques latérales
2 1 fond
3 1 dessus
4 1 dos
5 1 surface de frappe
(avec logo MEINL)
6 2 tasseaux latéraux
7 1 tasseau pour le fond et
1 tasseau pour le dessus
8 1 tasseau de xation
pour le timbre
9 1 timbre
4 pieds en caoutchouc
15 vis 3 x 20 mm
(pour la surface de frappe)
4 vis 4 x 15 mm (pour les
pieds en caoutchouc)
2 vis 3 x 12 mm
(pour le timbre)
10
11
12
13
Collage du corps
La première étape consiste à assembler et coller les quatre éléments constituant
le corps. Appliquer la colle dans la rainure et sur le bord extérieur, voir photo 1. Il
est conseillé de faire un essai d’assemblage de ces quatre éléments avant de les
coller pour éviter toute interversion éventuelle. Pour appliquer la pression néces-
saire pour le collage, utiliser les serre-joints à vis de 600 mm ou les deux sangles
de serrage, voir photo 2. Veiller à ce que les bords soient alignés et que l’angle soit
correct comme illustré sur la photo 2. La colle en excès peut être retirée avec un
chiffon humide. Laisser sécher la colle au moins 120 minutes avant de relâcher la
pression.
Collage des tasseaux
L’étape suivante consiste à coller les quatre tasseaux latéraux de niveau avec la
face avant du cajon. Pour cela, utiliser les serre-joints à vis ou les pinces serre-
joints comme illustré sur la photo 3. Le séchage de la colle nécessite 60 à 80
minutes environ. En attendant, il est possible de scier l’ouïe dans la plaque du dos
(plaque sans logo MEINL). Pour cela, utiliser le compas, la règle, la scie à chan-
tourner, la mèche de 10 mm dans la visseuse ou bien la chignole. Pour déterminer
le centre du dos, il est possible de tracer des lignes de repère comme illustré sur
la photo 4. Un trou est ensuite percé à l’intérieur du cercle pour pouvoir ensuite
scier l’ouïe avec la scie à chantourner. Le meulage de l’ouïe sciée peut se faire à
l’aide d’une éponge de ponçage ou d’un papier abrasif n. La taille de l‘ouïe a des
répercussions sur la sonorité du cajon. Plus l’ouïe est petite, plus le son du cajon
contiendra de basses. Le diamètre optimal est compris entre 110 et 130 mm.
Outillage nécessaire
› Colle à bois
› 4 serre-joints à vis 600 mm ou 2 sangles de serrage
› 2 à 6 petits serre-joints à vis ou pinces serre-joints
› Visseuse, perceuse ou chignole
› Mèches à bois de 3 mm et 10 mm
› Tournevis cruciforme
› Fraise à lamer
› Papier abrasif de différents grains
› Cale à poncer
› Scie à chantourner
› Crayon, compas, équerre, règle
› Ruban adhésif
› 2 barres d’aide au montage en bois, env. 25 x 25 x 300 mm
› Contreplaqué multiplis (ou équivalent) d’au moins 310 x 455 mm
notice de montage
1
2 3
1 4 5
8
6
7
9
Français
11
12
13
10
1
3 4
2
