MEINL CAJON KIT - Page 2

Bevor Sie mit der Montage beginnen, sollten Sie sich die Bauanleitung gründlich und komplett durchlesen, sowie alle benötigten
Werkzeuge bereitlegen und alle Bauteile sortieren. Weiterhin möchten wir darauf hinweisen, dass eine plane Arbeitsäche die
folgenden Arbeitsschritte wesentlich erleichtern wird.

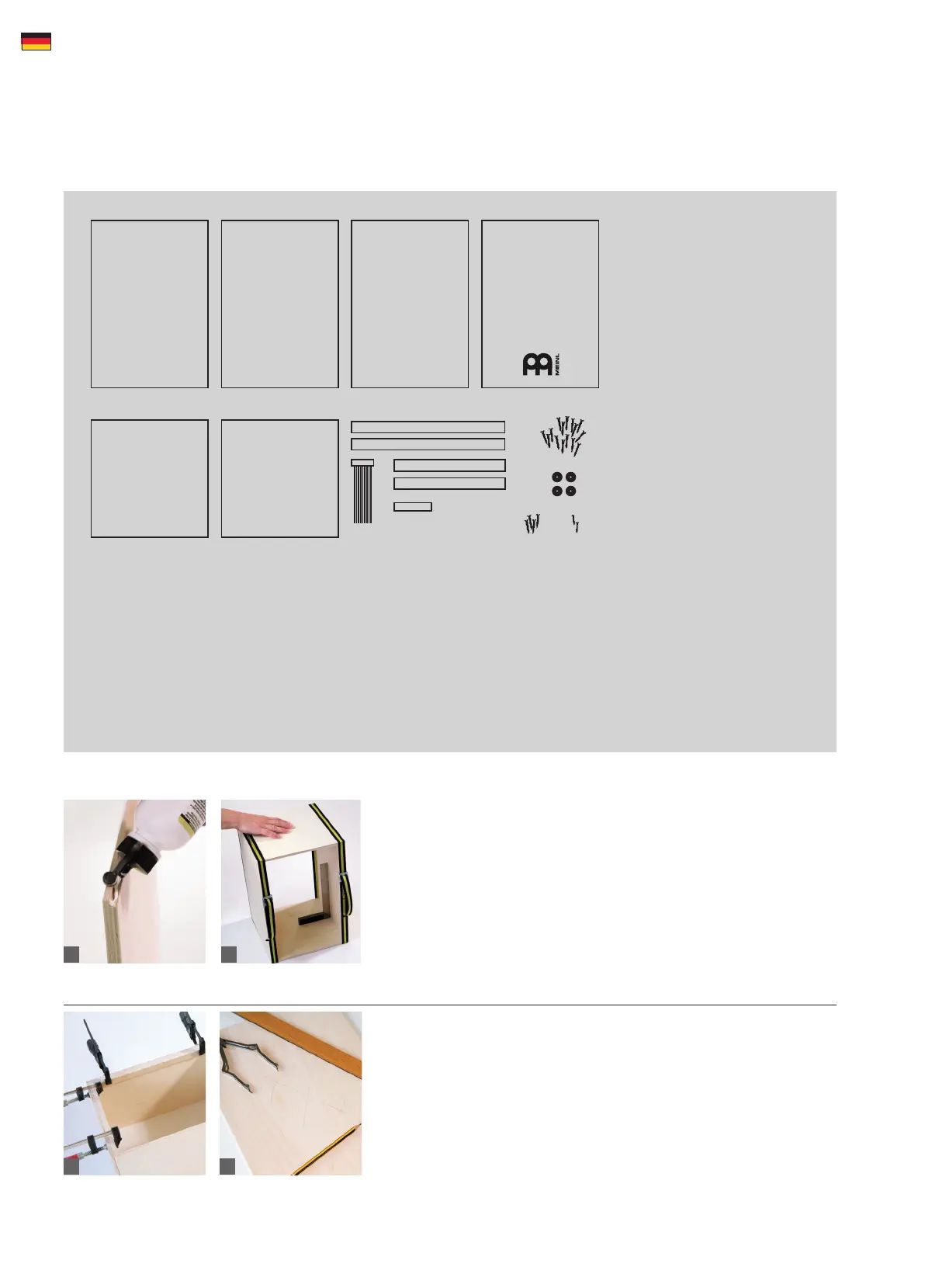

Lieferumfang
1 x Montageanleitung
1 2 x Seitenelement
2 1 x Bodenelement
3 1 x Deckenelement
4 1 x Rückwand
5 1 x Schlagäche
(mit MEINL Logo)
6 2 x Seitenleiste
7 1 x Boden- und
1 x Deckenleiste
8 1 x Befestigungsleiste
für Snare
9 1 x Snare
4 x Gummifüße
15 x Schrauben 3 x 20 mm
(für Schlagäche)
4 x Schrauben 4 x 15 mm
(für Gummifüße)
2 x Schrauben 3 x 12 mm
(für Snare)
10
11
12
13
Korpus verleimen
Beim ersten Arbeitsschritt werden die vier Korpus-Elemente zusammengesteckt
und verleimt. Den Leim bitte in die Nut und auf die äußere Leiste anbringen, siehe
Bild 1. Es empehlt sich, diese vier Elemente vor dem Verleimen kurz zusammen-
zustecken, um eventuelle Verwechslungen zu vermeiden. Um den nötigen Druck für
das Verleimen aufzubauen, werden die 600 mm Schraubzwingen oder die beiden
Spannbänder benötigt, siehe Bild 2. Es ist auf die Bündigkeit der Elemente und auf
den Winkel wie im Bild 2 zu achten. Überschüssiger Leim kann mit einem feuchten
Tuch entfernt werden. Der Leim sollte mindestens 120 Minuten trocknen, bevor die
Pressverspannung gelöst werden kann.
Leisten verleimen
Im nächsten Arbeitsschritt werden die vier Seitenleisten bündig an der Vorderseite
der Cajon verleimt. Hierzu werden die Schraubzwingen oder Leimzwingen wie auf
Bild 3 benötigt. Das Trocknen des Leimes wird ca. 60 bis 80 Minuten betragen.
Zwischenzeitlich kann das Schallloch auf der Rückwand (Platte ohne MEINL Logo)
ausgesägt werden. Hierzu werden der Zirkel, das Lineal, die Laubsäge, der 10 mm
Bohrer im Akkuschrauber oder Handbohrer benötigt. Um die Mitte der Rückwand
zu nden, können Hilfslinien wie auf Bild 4 aufgezeichnet werden. Anschließend
wird das Loch im Inneren des Kreises gebohrt, welches für das Heraussägen des
Schalllochs mit der Laubsäge benötigt wird. Das Verschleifen des ausgesägten
Schalllochs kann mit Hilfe eines Schleifschwamms oder einem feinen Schleifpapier
erfolgen. Die Größe des Schalllochs wirkt sich auch auf den Klang der Cajon aus.
Je kleiner das Schallloch, desto mehr Bassanteil hat die Cajon. Optimal ist ein
Durchmesser zwischen 110 mm und 130 mm.
Benötigte Werkzeuge
› Holzleim
› 4 x Schraubzwingen 600 mm oder 2 x Spannbänder
› 2 bis 6 x kleine Schraubzwingen, alternativ Leimzwingen
› Akkuschrauber, Bohrmaschine oder Handbohrer
› Holzbohrer 3 mm und 10 mm
› Kreuzschlitzschraubendreher
› Senker
› Verschieden gekörntes Schleifpapier
› Schleifklotz
› Laubsäge
› Bleistift, Zirkel, Winkel, Lineal
› Klebeband
› 2 x Montagehölzer, ca. 25 x 25 x 300 mm
› Multiplexplatte (oder ähnliches) mind. 310 x 455 mm
1
3 4
2
Bauanleitung
Deutsch
1
2 3
1 4 5
8
6
11
12
13
10
7
9
