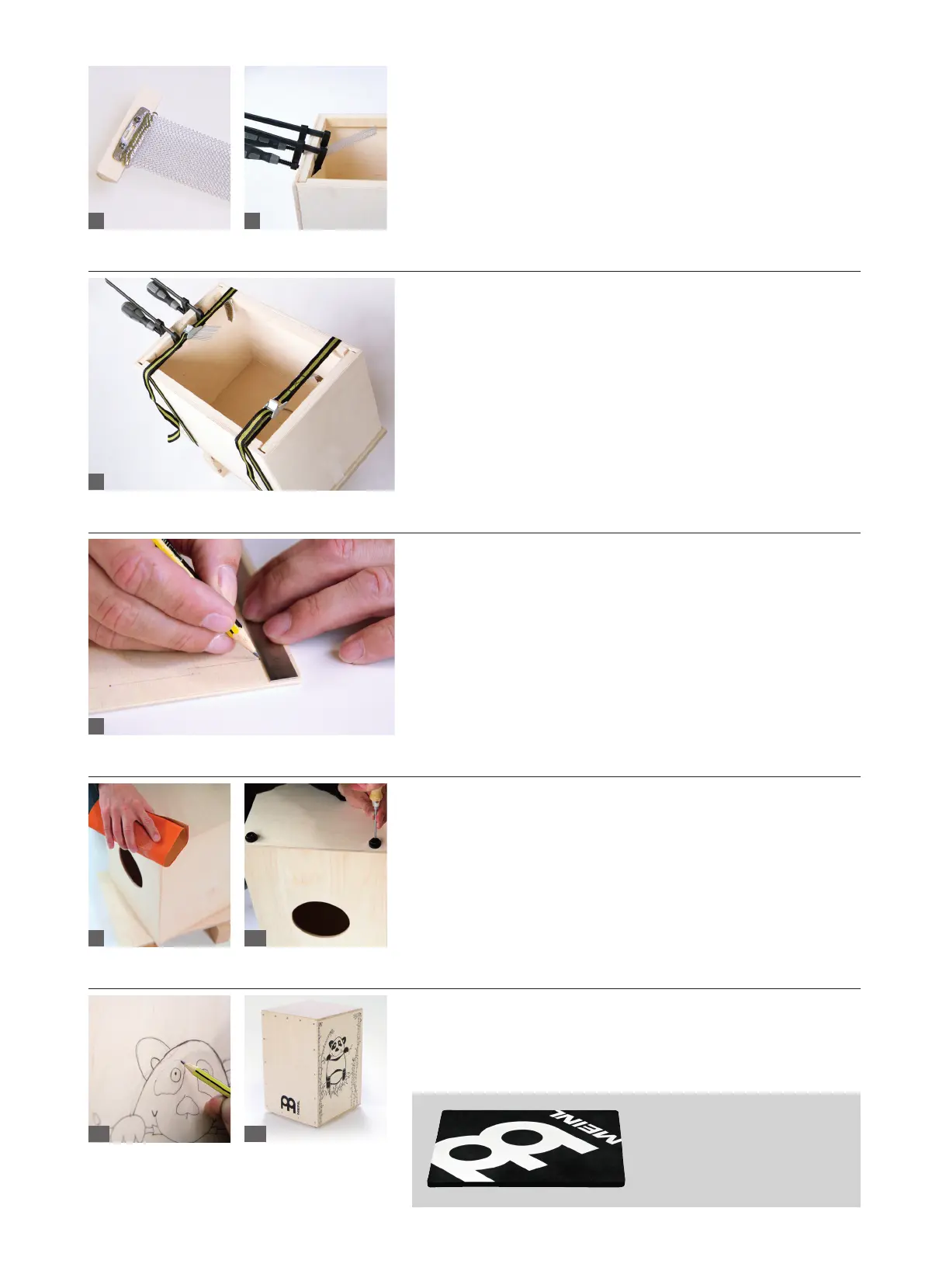

Korpus verschleifen
Die Montage der Snare erfolgt, wie auf Bild 5 zu sehen, mittig auf der Hypotenuse
der Dreiecksleiste. Zur Montage werden die beiden Schrauben 3 x 12 mm benötigt.
Die Snare wie auf Bild 5 mit der Lötseite nach oben montieren. Nun werden die
Übergänge auf der Front und Rückseite des Korpus verschliffen. Hier ist es wichtig
die Übergänge plan zu schleifen, um eine ideale Auageäche für die Front und
Rückwand zu schaffen. Anschließend wird die Dreiecksleiste mit der bereits vor-
montierten Snare mittig, wie auf Bild 6 zu sehen, verklebt. Zum Fixieren wird eine
kleine Schraubzwinge oder Leimklemme benötigt. Die Trockenzeit des Leimes
beträgt hier ca. 60 Minuten.
Rückwand verleimen
Um ein ideales Verleimen der Rückwand zu garantieren, empfehlen wir eine
Multiplexplatte (oder etwas ähnliches), welche ca. je 10 bis 20 mm größer ist als
die Rückwand, zu verwenden. Die beiden Holzleisten (ca. 25 x 25 x 300 mm)
erleichtern die Verspannung mit den Schraubzwingen oder Spannbändern. Auf
der kompletten Rückseite des Korpus wird nun Leim aufgebracht. Achtung: Die
Rückseite ist die Seite ohne die bereits angebrachten Leisten. Die Rückwand
wird auf die Multiplexplatte gelegt und diese dann auf die zwei Leisten (Bild 7),
welche als Montagehilfe verwendet werden. Die Rückwand wird mit Hilfe eines
Klebebandes xiert, sodass die sie an jeder Seite etwas Überstand zum Korpus
hat. Anschließend wird mit Hilfe der Schraubzwingen oder Spannbänder die
Rückwand angepresst, wie auf Bild 7 zu sehen ist. Nun nochmals die Positionie-
rung der Rückwand prüfen und den Leim für ca. 120 Minuten trocknen lassen.
Frontplatte verschrauben
Auf der Rückseite dieser Bauanleitung ist ein Plan für die 15 Bohrlöcher zum
Fixieren der Frontplatte abgebildet. Wir empfehlen diese genau auf der Frontplatte
abzumessen, siehe Bild 8. Die Bohrung der 15 Löcher erfolgt mit dem 3 mm Boh-
rer. Achtung: Um Schäden auf der Arbeitsäche zu vermeiden, werden wieder-
holt die Montageleisten benötigt. Mit Hilfe des Handsenkers oder eines 12 mm
Stahlbohrers werden die Bohrlöcher nun so eingesenkt, dass die Schraubenköpfe
nach der Montage plan eingedreht sind. Die Frontplatte wird mit 15 Stück 3 x 20
mm Schrauben auf dem Korpus xiert. Achtung: Hier auch auf den gleichmäßigen
Überstand achten (wie auch bei der Rückwand) und mit Hilfe des Klebebandes
vorxieren. Verschraubt wird die Frontplatte am besten über die vier Ecken und
durch Vorbohren der Löcher mit dem 3 mm Holzbohrer, ca. 6 bis 8 mm tief.
Verschleifen, Montage der Gummifüße
Das Verschleifen der Überstände der Front- und Rückwand ist der nächste Arbeits-
schritt. Hierzu empfehlen wir anfangs ein grobes und dann ein feines Schleifpapier
zu verwenden. Mit dem feinen Schleifpapier wird dann auch der komplette Korpus
der Cajon verschliffen. Für einen besseren Spiel- und Sitzkomfort empfehlen wir
alle Kanten so zu verschleifen, dass diese komfortabel abgerundet sind. Die Be-
festigung der Gummifüße erfolgt mit den 4 x 15 mm Schrauben. Wir empfehlen für
einen guten Stand der Cajon die Gummifüße mit einem Abstand von ca. 25 mm
nach innen von der Front- und Seitenplatte entfernt zu befestigen. Das Anbringen
erfolgt nach der Endbehandlung der Cajon.
Cajon Finish
Dem Finish der Cajon sind keine Grenzen gesetzt. Ölen, lackieren, wachsen oder
warum nicht auch nach eigenen Vorstellungen ganz individuell bemalen.
