Melco S100/2 - Schémas

13
8
1
2 8
Schémas

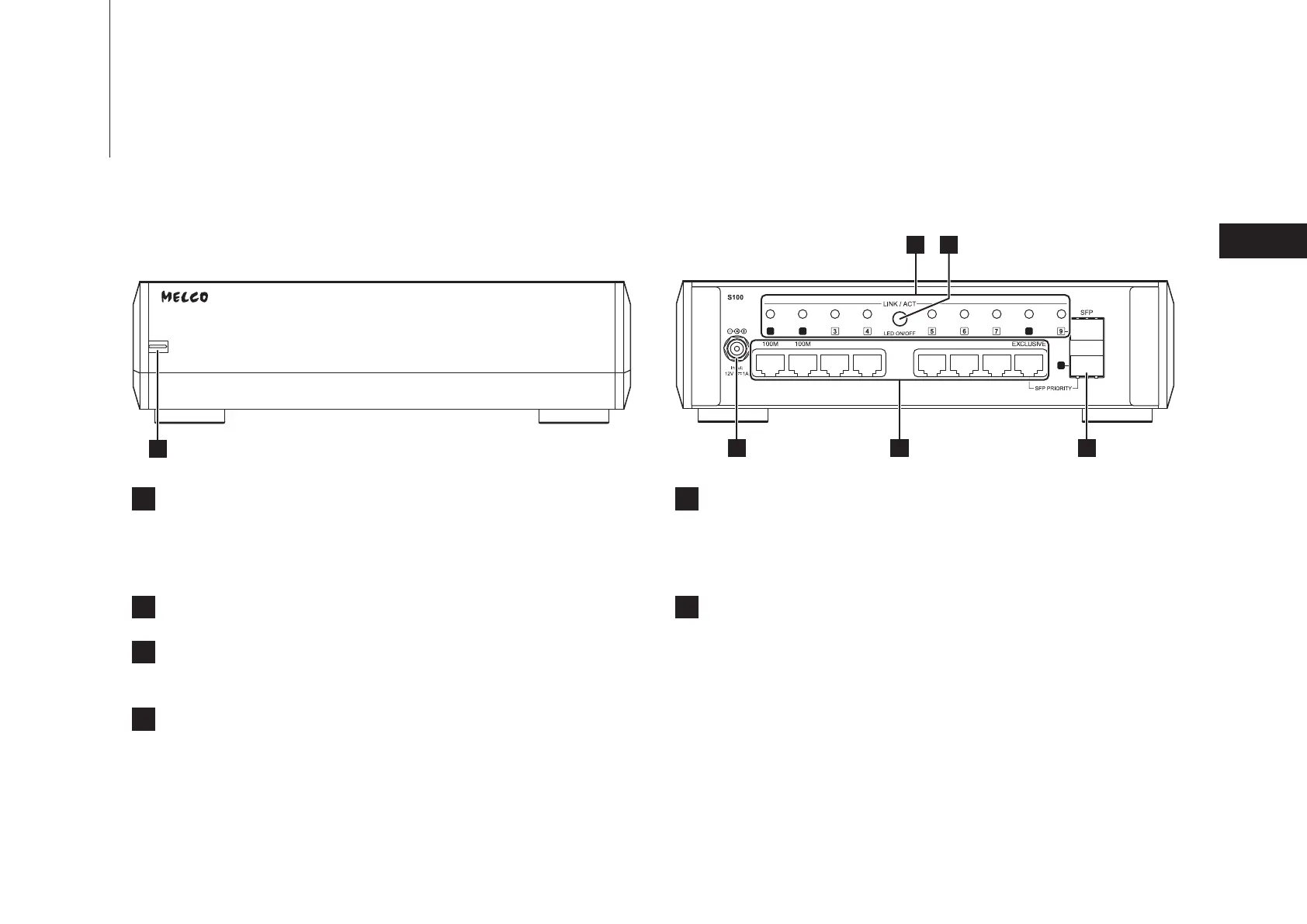

Boutons et ports
1
Voyant LED d'alimentation/diagnostic
Allumé (rouge): démarrage du switch réseau.
Cela prend environ 70secondes.
Allumé (bleu) : en marche.
3
Voyant LED de liaison/action
Allumé (vert): connexion établie.
4
Interrupteur des voyants LED
Appuyez sur cet interrupteur pour éteindre le voyant de liaison/action.
Laisser fonctionner le voyant LED de liaison/action peut affecter la
qualité du son. Nous recommandons de désactiver le voyant LED de
liaison/action pour lire de la musique.
5
Ports LAN
Les ports 1 et 2 peuvent fonctionner à 100Mbit/s en duplex intégral.
Les ports 3 à 8 peuvent fonctionner à 100Mbit/s ou 1000Mbit/s en
autonégociation.
6
Ports SFP
Un switch réseau transmet les données jusqu’à 1000Mbit/s via ces deux
ports.
Remarque: Le portLAN8 et le portSFP8 constituent une paire de ports
combinés (aussi appelés «combo»). Si un périphérique est
connecté aux deux ports en même temps, le portLAN8 est
automatiquement désactivé.
2
Connecteur d'alimentation CC
1
Français
2 6
3 4
5
