13

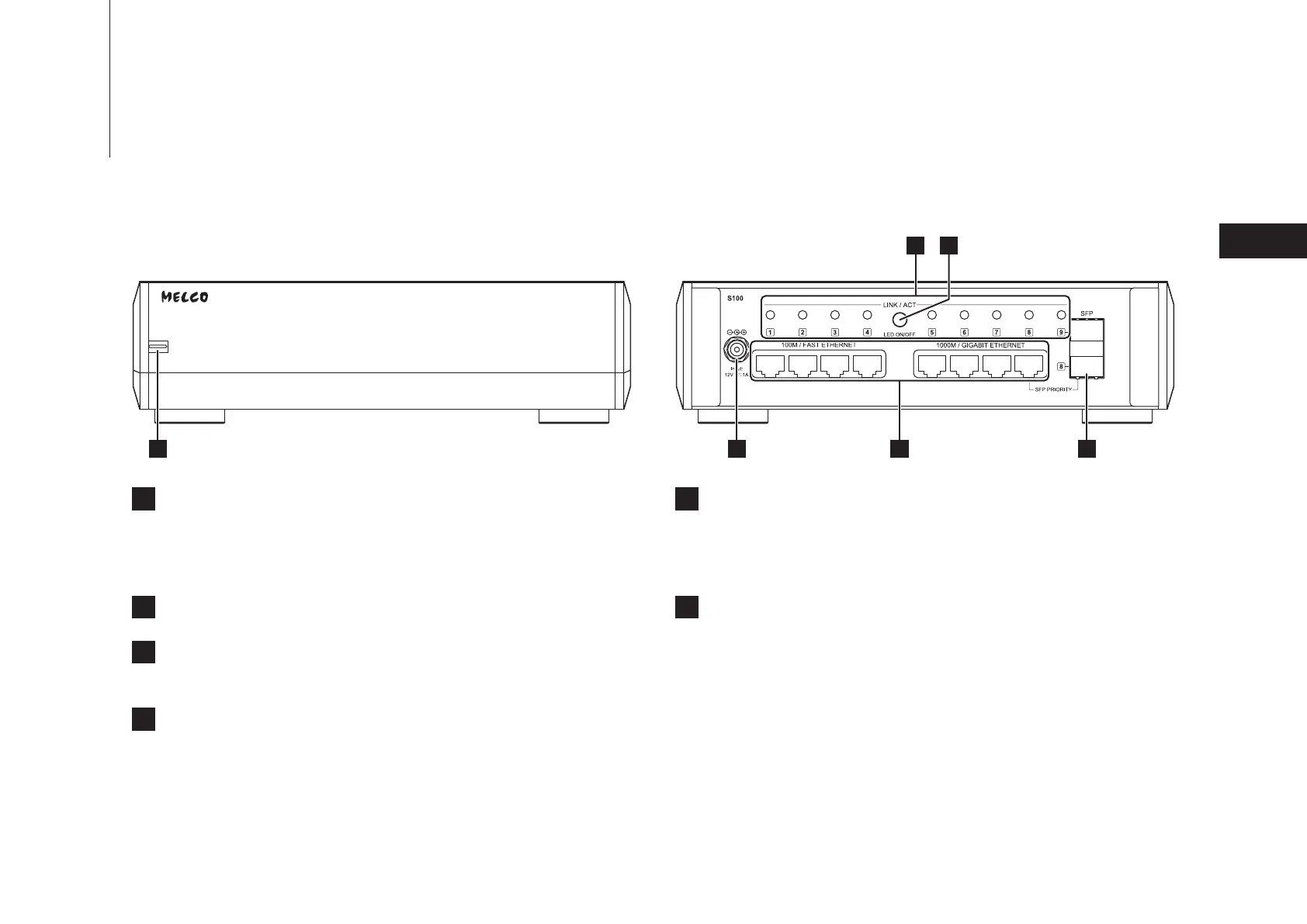

Schémas
Boutons et ports
1
Voyant LED d'alimentation/diagnostic
Allumé (rouge): démarrage du switch réseau.
Cela prend environ 70secondes.
Allumé (bleu) : en marche.
3
Voyant LED de liaison/action
Allumé (vert): connexion établie.
4
Interrupteur des voyants LED
Appuyez sur cet interrupteur pour éteindre le voyant de liaison/action.
Laisser fonctionner le voyant LED de liaison/action peut affecter la
qualité du son. Nous recommandons de désactiver le voyant LED de
liaison/action pour lire de la musique.
5
Ports LAN
Les ports 1 à 4 peuvent fonctionner à 100Mbit/s en duplex intégral.
Les ports 5 à 8 peuvent fonctionner à 100Mbit/s ou 1000Mbit/s avec
négociation automatique.
6
Ports SFP
Le switch réseau transmet les données à 1000Mbit/s via ces deux ports.
Ces ports peuvent fonctionner à 100Mbit/s ou 1000Mbit/s avec
négociation automatique.
Remarque: Le port LAN8 et le port SFP8 forment une paire
combinée. Lorsque les deux ports sont connectés
simultanément à des appareils, le port LAN8 est
automatiquement désactivé.
2
Connecteur d'alimentation CC
1 2 6
3 4
5
Français
