Diagramme

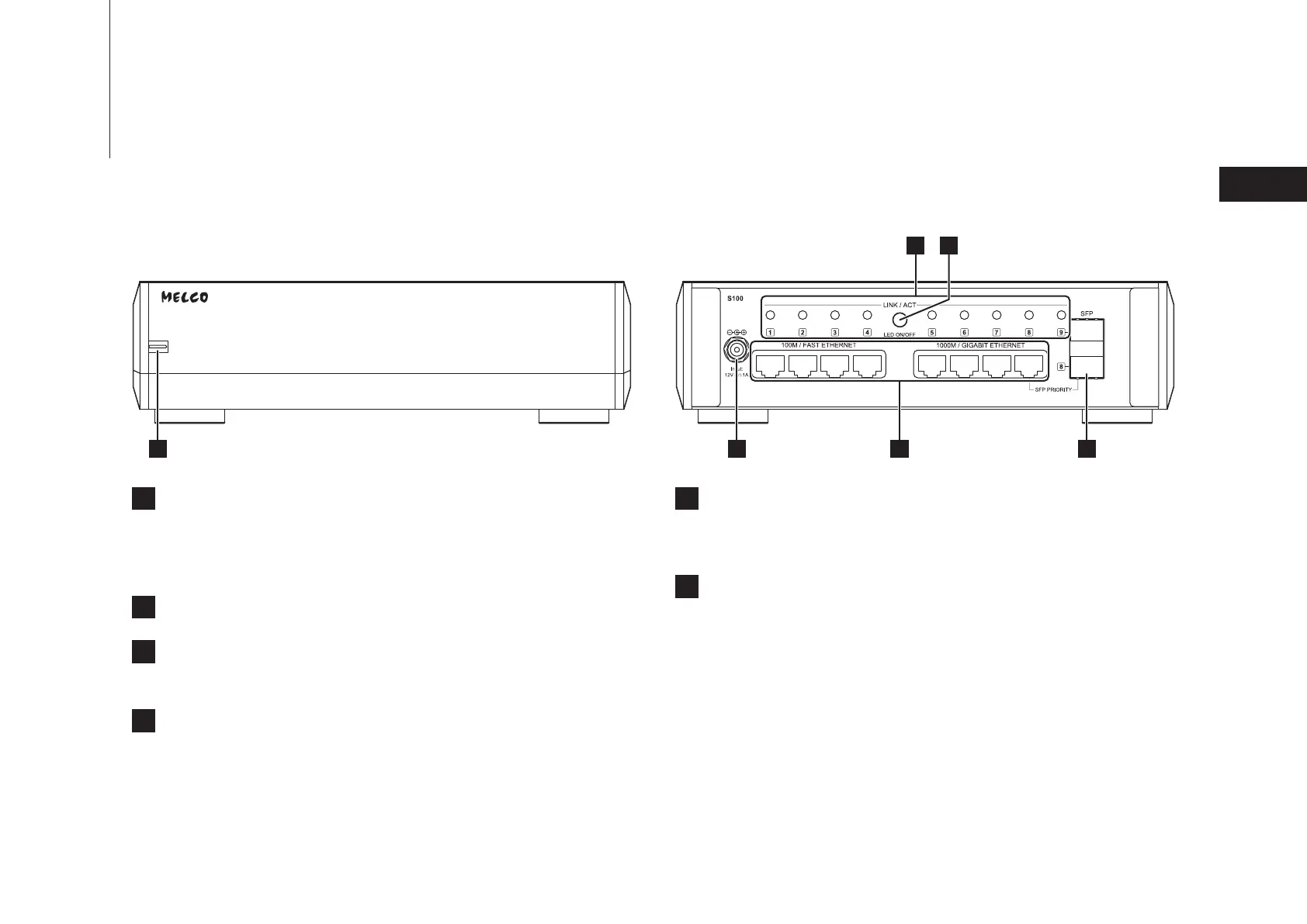

Tasten und Anschlüsse
1
Power/Diag-LED
Ein (rot): Der Netzwerk-Switch wird gestartet.
Der Start dauert ca. 70Sekunden.
Ein (hellblau): Eingeschaltet.
3
Link/Act-LED
Ein (grün): Verbindung hergestellt.
4
LED-Aus-Schalter
Drücken Sie diesen Schalter, um die Link/Act-LED auszuschalten.
Wenn Sie die Link/Act-LED eingeschaltet lassen, kann dies die
Klangqualität beeinträchtigen. Wir empfehlen, die Link/Act-LED für
die typische Musikwiedergabe auszuschalten.
5
LAN-Anschlüsse
Anschlüsse1–4 unterstützen 100Mbit/s Vollduplex.
Anschlüsse5–8 unterstützen 100MBit/s und 1000MBit/s Auto-Negotiation.
6
SFP-Anschlüsse
Der Netzwerk-Switch überträgt Daten mit 1000MBit/s über diese
beiden Anschlüsse.
Diese Anschlüsse unterstützen 100MBit/s und 1000MBit/s Auto-Negotiation.
Hinweis: LAN-Anschluss8 und SFP-Anschluss8 sind ein kombiniertes
Anschlusspaar. Wenn beide Anschlüsse gleichzeitig mit Geräten
verbunden sind, wird LAN-Anschluss8 automatisch deaktiviert.
2
DC-Netzanschluss
1 2 6
3 4
5
