Capituto 2 Instalaci6n de su TV LCD

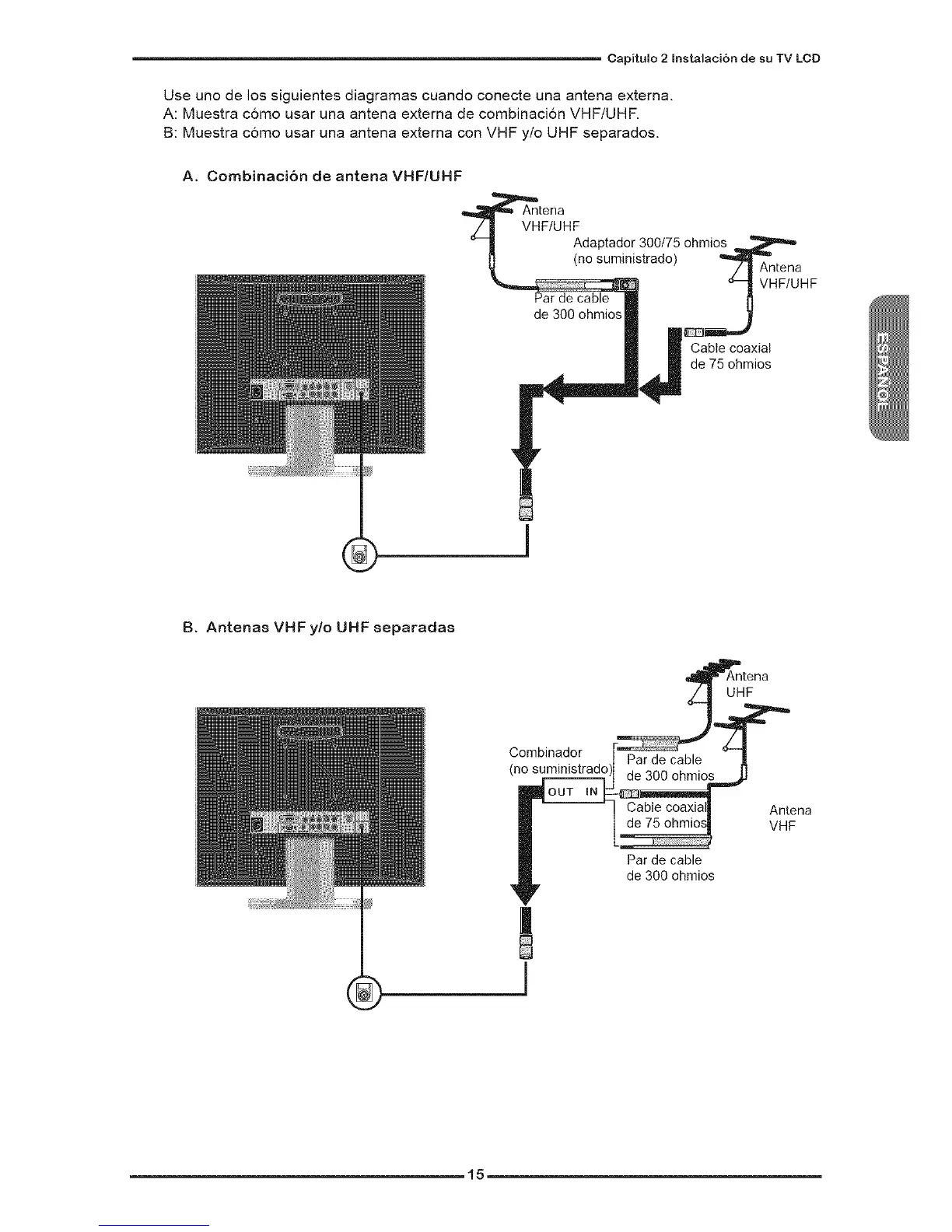

Use uno de los siguientes diagramas cuando conecte una antena externa.
A: Muestra cSmo usar una antena externa de combinaciSn VHF/UHF.
B: Muestra cSmo usar una antena externa con VHF y/o UHF separados.
A. Combinaci6n de antena VHF/UHF
Antena
VHF/UHF
Adaptador 300/75 ohmios
(no suministrado) '_"nt ena
°1 VHF/UHF
Par de cable
de 300 ohmios
Cable coaxial
de 75 ohmios
1
B. Antenas VHF y/o UHF separadas
_ntena
Combinador
Par de cable I
(no suministrado _ n
F Cab_t_ecpaxial i Antena
Par de cable
de 300 ohmios
,15
