8- После установления надлежащего соединения на экране мобильного устройства
появится соответствующее меню для управления дверной платой и настроек на
мобильном устройстве.
9- Зона приема Wi-Fi составляет до 10 метров, если нет препятствий.
5.Схема Подключения

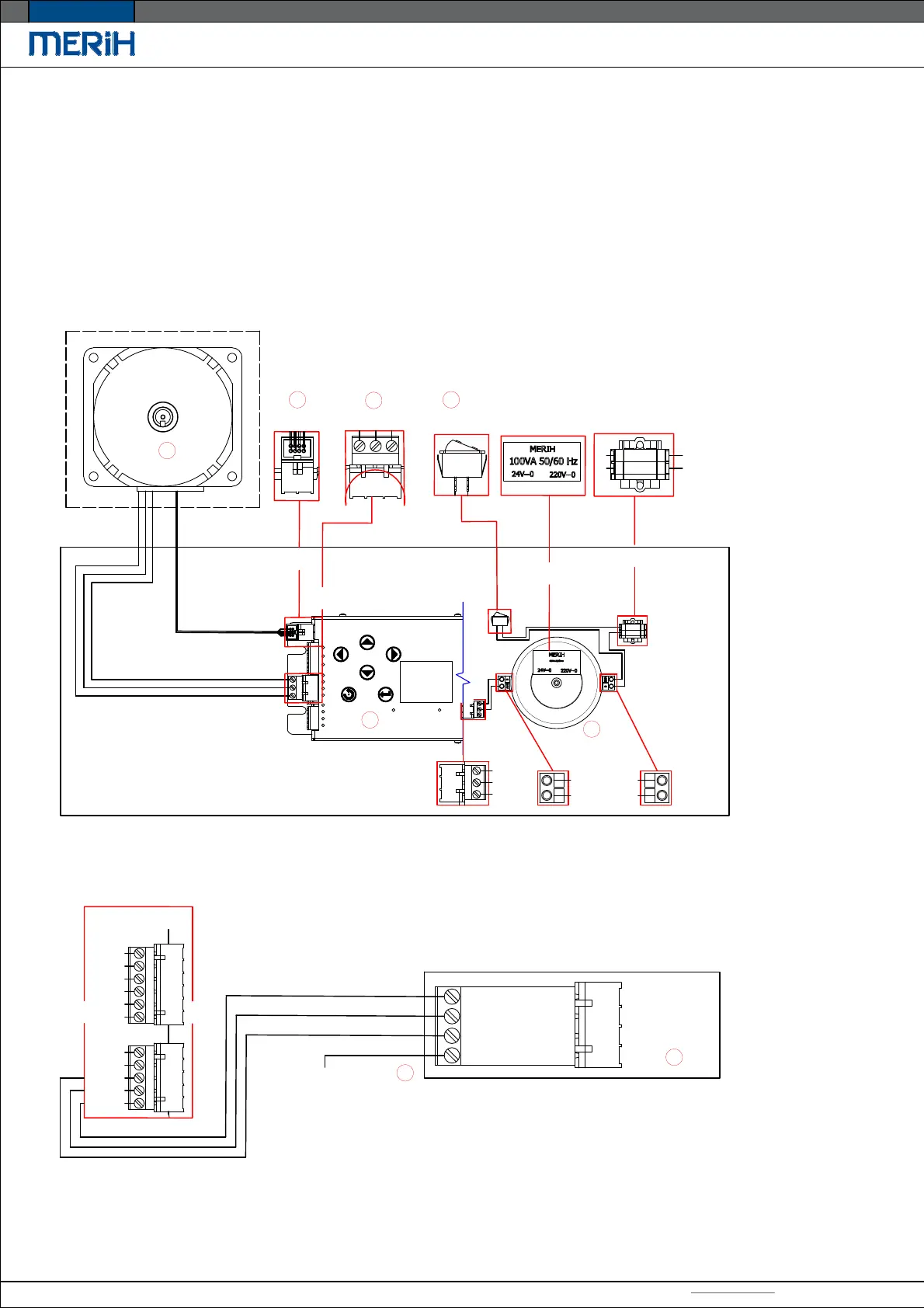

ЭЛЕКТРИЧЕСКАЯ СХЕМА DDC70
ЖК
ЭКРАН
ДВИГАТЕЛЬ
TRANSFORMER
0
220V
0
24V
0
24V
COM
DSE
ДВИГАТЕЛЬ
U V W
КЛЮЧ
220 V AC
L
N
(II) ОТКРЫТИЕ**
(I) ЗАКРЫТИЕ
(-) 1000
(III) ОБЩИЙ
ГЛАВНАЯ
ПАНЕЛЬ
УПРАВЛЕНИЯ
+ 24 V DC *
ИЛИ
+ 220 V AC *
I4
I3
I2
I1
ICOM
24V
S4
S3
S2
S1
GND
* 24 В постоянного тока или 220 В переменного тока можно использовать для
сигналов включения и выключения.
** Любое открытое сигнальное соединение только с выключенным сигналом
Если этого не сделать, настройки сокета можно будет ввести из меню DDC70.
Параметр «I2 Open Door» должен быть установлен на «None — Not Connected».
1 2 3
4
5
6
7
8
