Гид пользователя
DDC70/DDC80
Her türlü değişiklik hakkı saklıdır.
KLV-09/Yayın Tarihi : 09.03.2023/Revizyon No: 00 /Revizyon Tarihi:

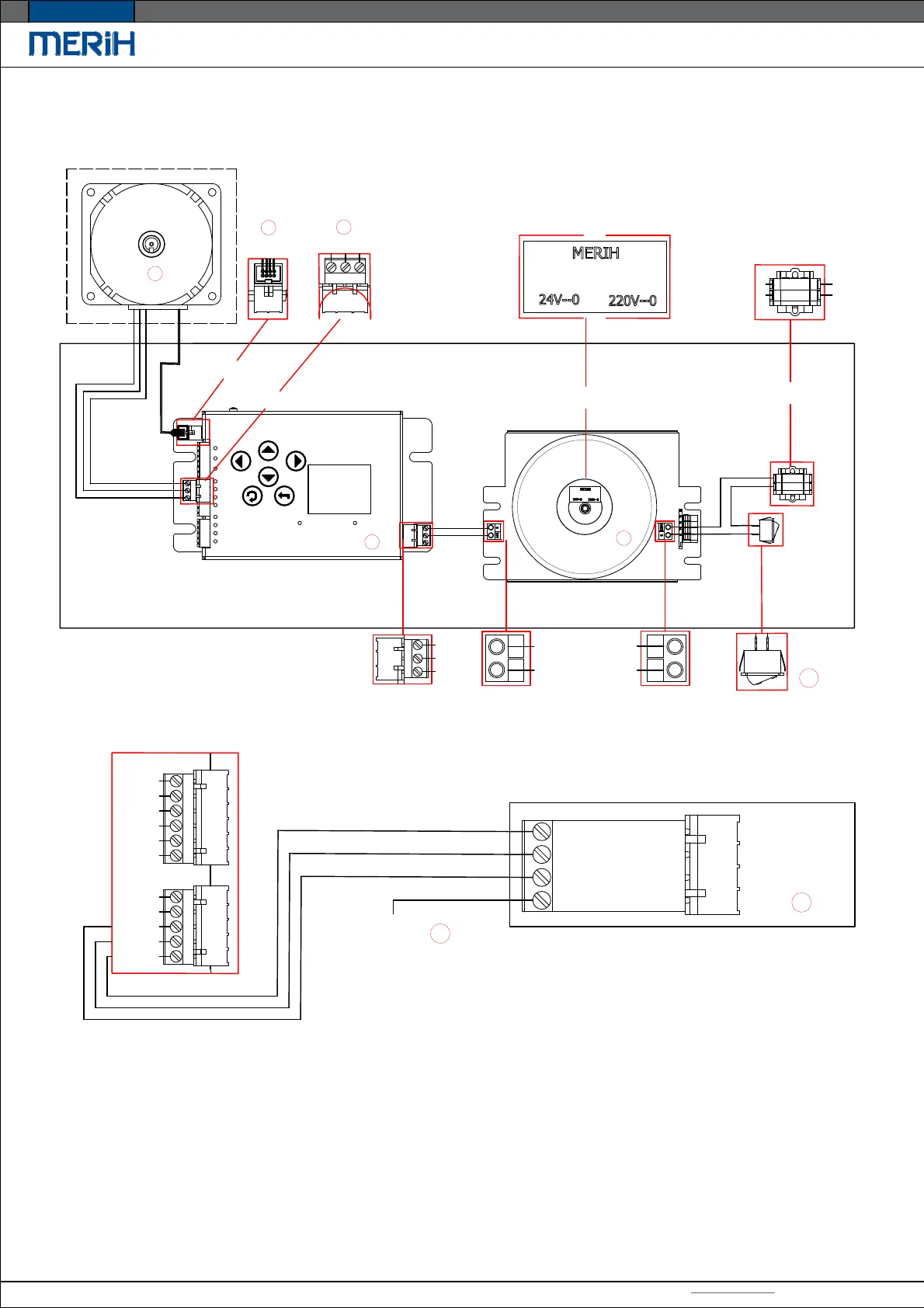

ЭЛЕКТРИЧЕСКАЯ СХЕМА DDC80
29
4
WI-FI POWER
TRAFO
0
220V
0
24V
0
24V
COM
220 V AC
L
N
KEY
DSE
1
U V W
2
3
5
6
+ 24 V DC *
or
+ 220 V AC *
I4
I3
I2
I1
ICOM
24V
S4
S3
S2
S1
GND
7
8
300 VA - 50 / 60 HZ
300 VA - 50 / 60 HZ
ДВИГАТЕЛЬ
ДВИГАТЕЛЬ
(II) ОТКРЫТИЕ**
(I) ЗАКРЫТИЕ
(-) 1000
(III) ОБЩИЙ
ГЛАВНАЯ
ПАНЕЛЬ
УПРАВЛЕНИЯ
* 24 В постоянного тока или 220 В переменного тока можно использовать для
сигналов включения и выключения.
** Любое открытое сигнальное соединение только с выключенным сигналом
Если этого не сделать, настройки сокета можно будет ввести из меню DDC80.
Параметр «I2 Open Door» должен быть установлен на «None — Not Connected».
