Гид пользователя
DDC70/DDC80
Her türlü değişiklik hakkı saklıdır.
KLV-09/Yayın Tarihi : 09.03.2023/Revizyon No: 00 /Revizyon Tarihi:
31

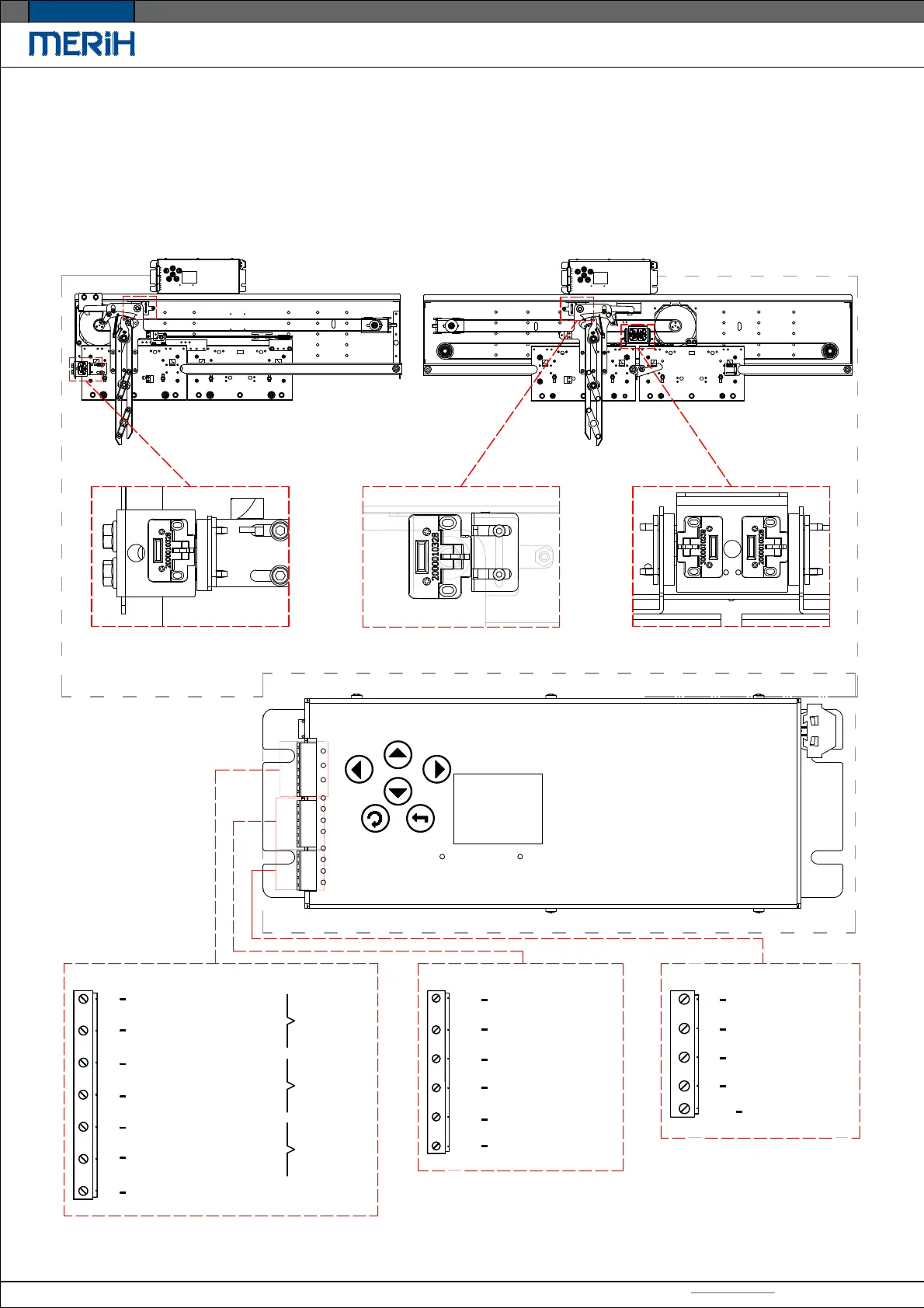

6.Подключение контактов безопасности
DDC70 Узел обхода двери автомобиля
Центральные двери
Телескопические двери
Электрозащитное устройство двери
Устройство безопасности
дверных конструкций
ВЫХОД
I
II
III
IV
V
VI
VII
NC -
ЗАКРЫТЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
NO -
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТ
NC -
ЗАКРЫТЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
NO -
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТ
NC -
ЗАКРЫТЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
NO -
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТ
OCom (-)
ОБЩИЙ КОНТАКТ
ДВЕРЬ ОТКРЫТА
РЕЛЕ
ДВЕРЬ ЗАКРЫТА
РЕЛЕ
BLOCKAGE
RELAY
БЛОКИРОВКА
РЕЛЕ
ДАТЧИК
24V
S4
S3
S2
S1
GND
ПОСТОЯННЫЙ ТОК
СИГНАЛ НА ЭТАЖЕ
ФОТОЭЛЕМЕНТ
(-) ТЕРМИНАЛ
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
ОТКРЫТ
ЗАКРЫТЫЙ КОНЦЕВОЙ
ВЫКЛЮЧАТЕЛЬ
I4
I3
I2
I1
ICOM
АВАРИЙНОЕ ЗАКРЫТИЕ
АВАРИЙНОЕ ОТКРЫТИЕ
ОТКРЫТ
ЗАКРЫТО
(-) ТЕРМИНАЛ
ВХОД
Примечание-1: Для
подключения датчика
В меню
"Настройки"-"Розетка"-"Гнездо
датчика"
Подключение осуществляется в
соответствии с выходными
клеммами NO и NC.
WI-FI POWER
WI-FI POWER
WI-FI POWER
Устройство контроля дверей
