Гид пользователя
DDC70/DDC80
32

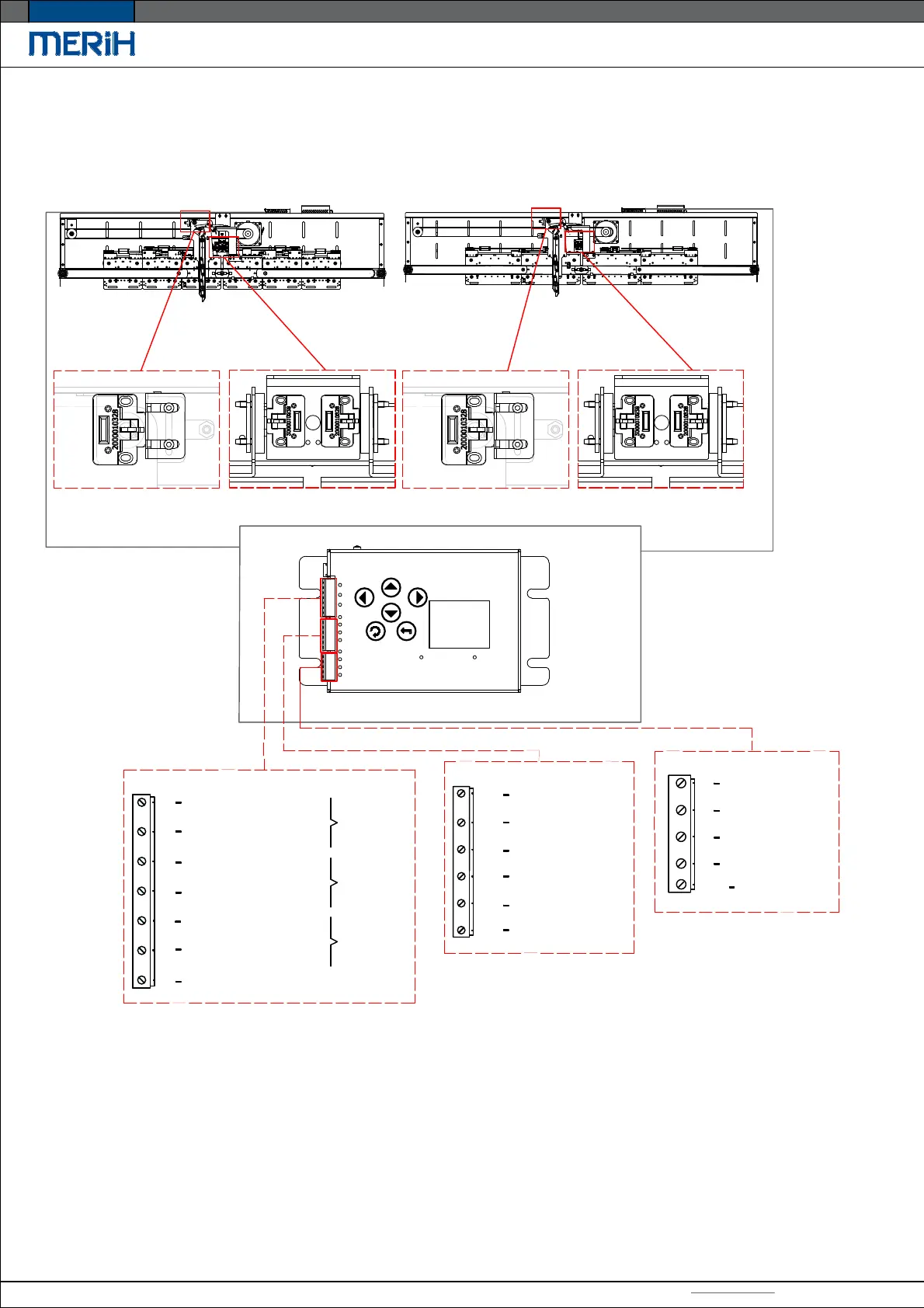

DDC80 Узел обхода двери автомобиля
WI-FI POWER
Note-1: For sensor connection,
From the Settings - Socket - Sensor
Socket menu
Connection is made according to NO
and NC output ends.
Центральные двериЦентральные двери
Электрозащитное устройство
двери
Устройство безопасности
дверных конструкций
Устройство контроля дверейУстройство контроля дверей
Устройство безопасности
дверных конструкций
ВЫХОД
I
II
III
IV
V
VI
VII
NC -
ЗАКРЫТЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
NO -
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТ
NC -
ЗАКРЫТЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
NO -
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТ
NC -
ЗАКРЫТЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
NO -
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТ
OCom (-)
ОБЩИЙ КОНТАКТ
ДВЕРЬ ОТКРЫТА
РЕЛЕ
ДВЕРЬ ЗАКРЫТА
РЕЛЕ
BLOCKAGE
RELAY
БЛОКИРОВКА
РЕЛЕ
ДАТЧИК
24V
S4
S3
S2
S1
GND
ПОСТОЯННЫЙ ТОК
СИГНАЛ НА ЭТАЖЕ
ФОТОЭЛЕМЕНТ
(-) ТЕРМИНАЛ
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
ОТКРЫТ
ЗАКРЫТЫЙ КОНЦЕВОЙ
ВЫКЛЮЧАТЕЛЬ
I4
I3
I2
I1
ICOM
АВАРИЙНОЕ ЗАКРЫТИЕ
АВАРИЙНОЕ ОТКРЫТИЕ
ОТКРЫТ
ЗАКРЫТО
(-) ТЕРМИНАЛ
ВХОД
