KULLANIM KILAVUZU
DDC70/DDC80
Her türlü değişiklik hakkı saklıdır.
KLV-09/Yayın Tarihi : 09.03.2023/Revizyon No: 00 /Revizyon Tarihi:
1-Teleskopik Kapı
2-Merkezi Kapı
3-Kapı Elektriksel Kilitleme KontağI
4-Kapı Elektriksel İzleme Kontağı
Kabin kapısı mekanizmaları teleskopik ve merkezi olarak ikiye ayrılmaktadır. Teleskopik kabin kapısı
mekanizmalarında bir adet kapama noktasında bir adet kaşık(skate) üzerinde güvenlik kontakları
bulunmaktadır. Merkezi kabin kapısı mekanizmalarında iki adet kapama noktasında , bir adet
kaşık(skate) üzerinde güvenlik kontağı bulunmaktadır. Kabin kapısı mekanizmalarında kaşık(skate)
üzerinde bulunan fiş kontaklar izleme kontağı kapama noktalarında bulunan fiş kontaklar kilitleme
kontağı olarak kullanılmaktadır
6.1.Kapı Elektriksel İzleme Kontağı

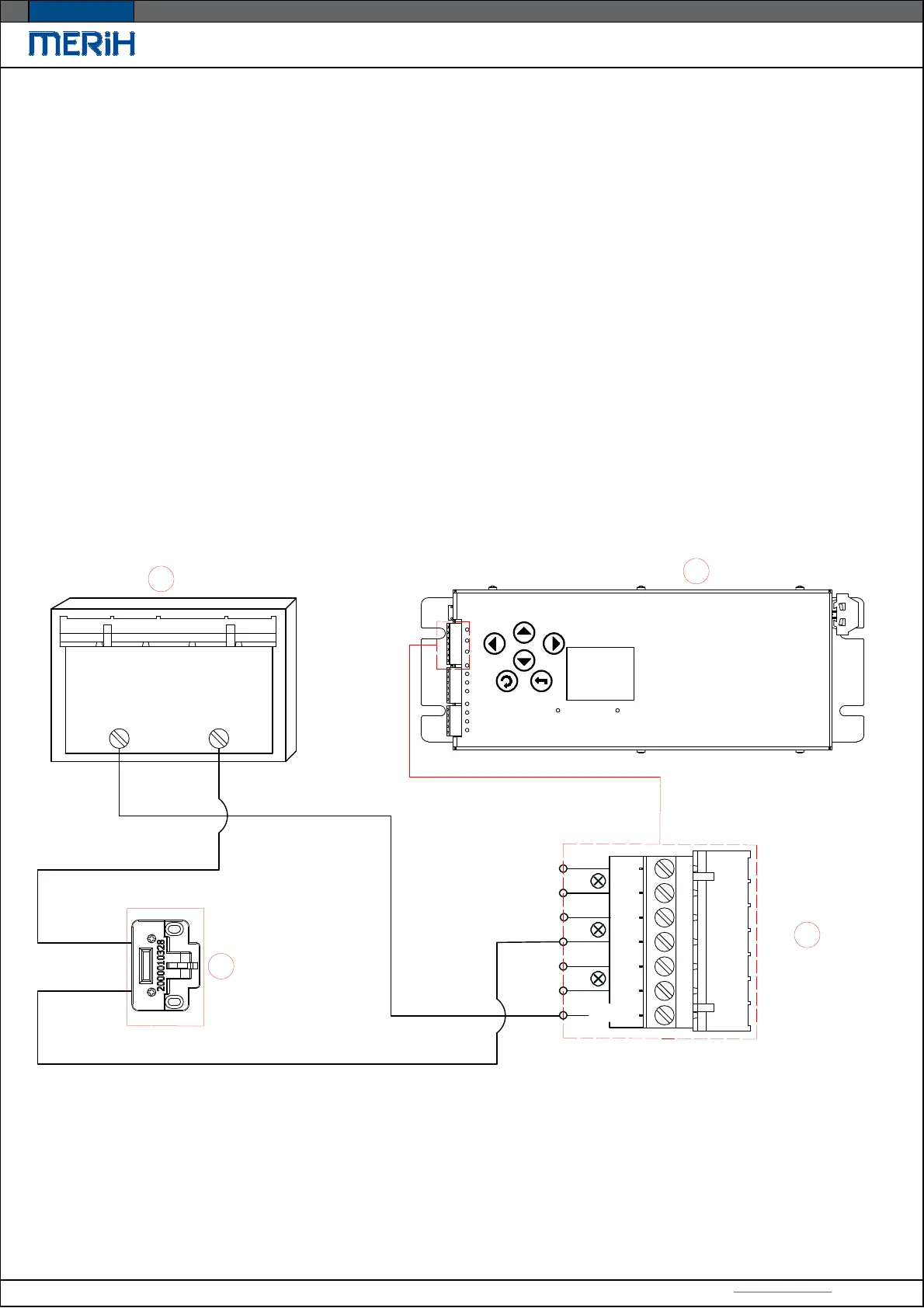

DDC70 Kapı İzleme Tertibatı Bağlantısı
33
OCOM
NC
NC
NC
NO
NO
NO
O3
O2
O1
I
II
1
2
3
4
WI-FI POWER
