35

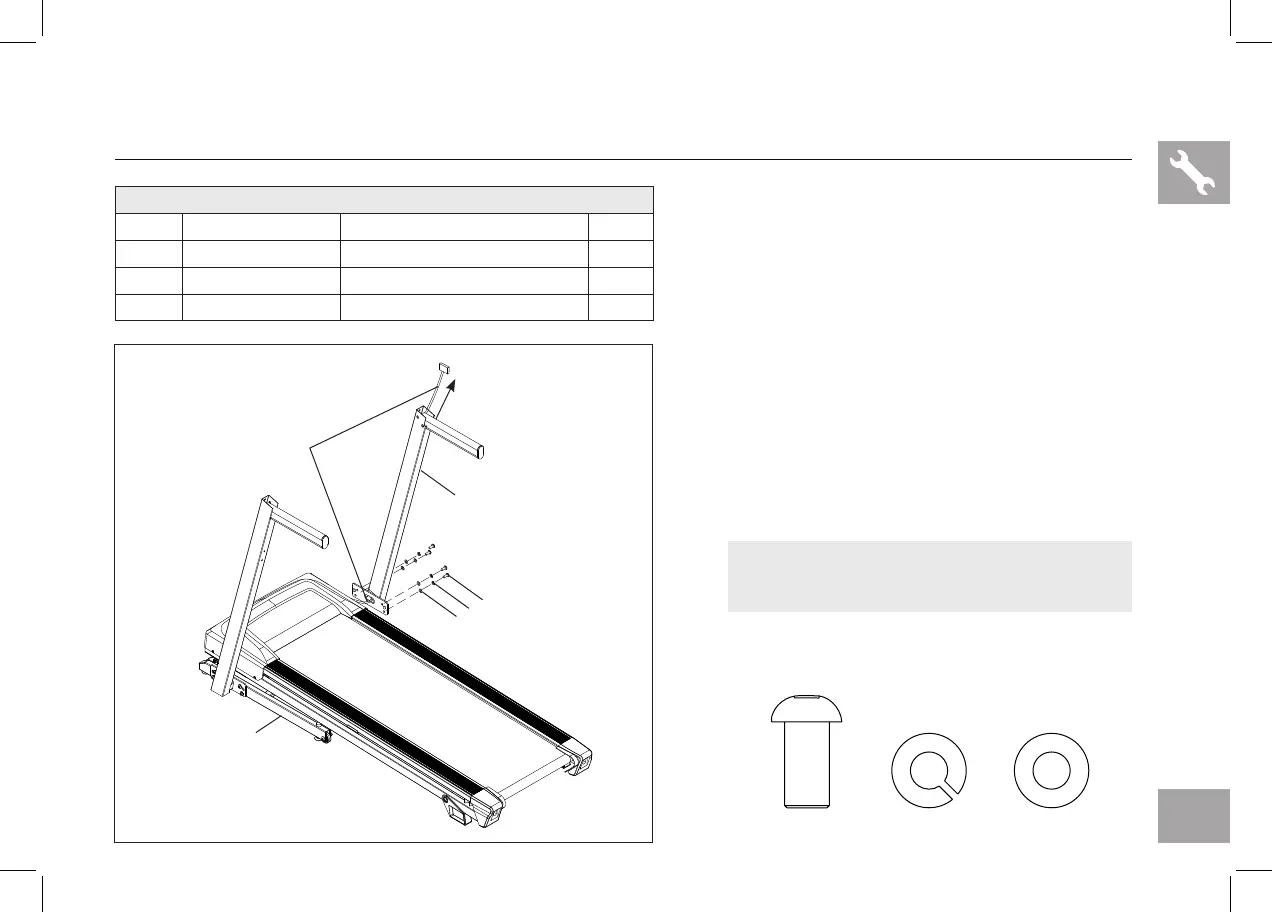

A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE L’ÉTAPE2.
B Branchez le FIL DE GUIDAGE au CÂBLE DE LA
CONSOLE (4). Passer le FIL DE GUIDAGE dans
le MONTANT DE CONSOLE DROIT (2). Cela
fait, le bout du CÂBLE DE LA CONSOLE (4) doit
se trouver en haut du montant.
C Attachez le MONTANT DE CONSOLE DROIT (2)
au CADRE DE LA BASE (3) avec 4BOULONS (A),
4RONDELLES ÉLASTIQUES(B) et 4RONDELLES
PLATES (C).
ASSEMBLAGE ÉTAPE2
REMARQUE: ne serrez pas complètement les
boulons avant l’ÉTAPE4.
A
B
C
A
B
C
2
4
3
QUINCAILLERIE POUR L’ÉTAPE2
PIÈCE TYPE DESCRIPTION QTÉ
M8X1,25PX20L 4A BOULON
8,4X15,5X1,6T
4B RONDELLE ÉLASTIQUE
8,2X15,4X2T
4C RONDELLE PLATE
