Merit TR3 - Page 36

36

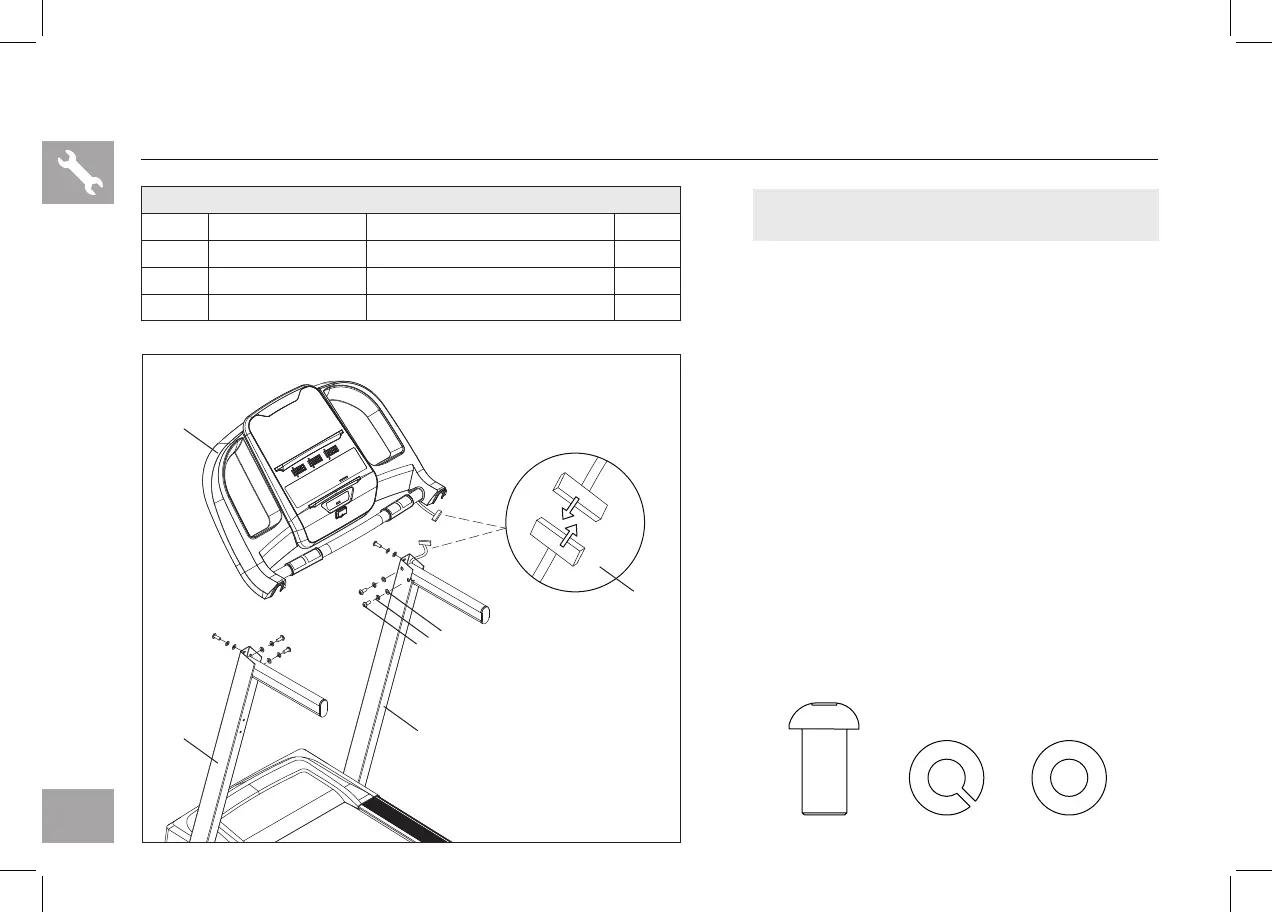

A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE L’ÉTAPE3.
B Déposez délicatement la CONSOLE (5) sur
les MONTANTS DE LA CONSOLE (1 ET 2).
Fixez d’abord le CÔTÉ GAUCHE à l’aide de
3BOULONS(A), 3RONDELLES ÉLASTIQUES (B)
et 3RONDELLES PLATES (C).
C Les CÂBLES DE LA CONSOLE (4) doivent être
glissés dans le MONTANT DE LA CONSOLE (2).
À l’aide du fil de guidage, tirez soigneusement
sur le CÂBLE DE LA CONSOLE (4) pour l’extraire
du MONTANT DE LA CONSOLE 2). Détachez le
FILDE GUIDAGE et jetez-le. Branchez les CÂBLES
DE LA CONSOLE (4) et mettez soigneusement les
fils dans les montants pour éviter les dommages.
D Fixez ensuite le CÔTÉ DROIT de la CONSOLE
(5) à l’aide de 3BOULONS (A), 3RONDELLES
ÉLASTIQUES (B) et 3RONDELLES PLATES (C).
REMARQUE: Veillez à ne pincer aucun des
fils pendant l’assemblage de la console.
A
B
C
2
4
1
5
A
B
C
ASSEMBLAGE ÉTAPE3
QUINCAILLERIE POUR L’ÉTAPE2
PIÈCE TYPE DESCRIPTION QTÉ
M8X1,25PX20L 6A BOULON
8,4X15,5X1,6T
6B RONDELLE ÉLASTIQUE
8,2X15,4X2T
6C RONDELLE PLATE
