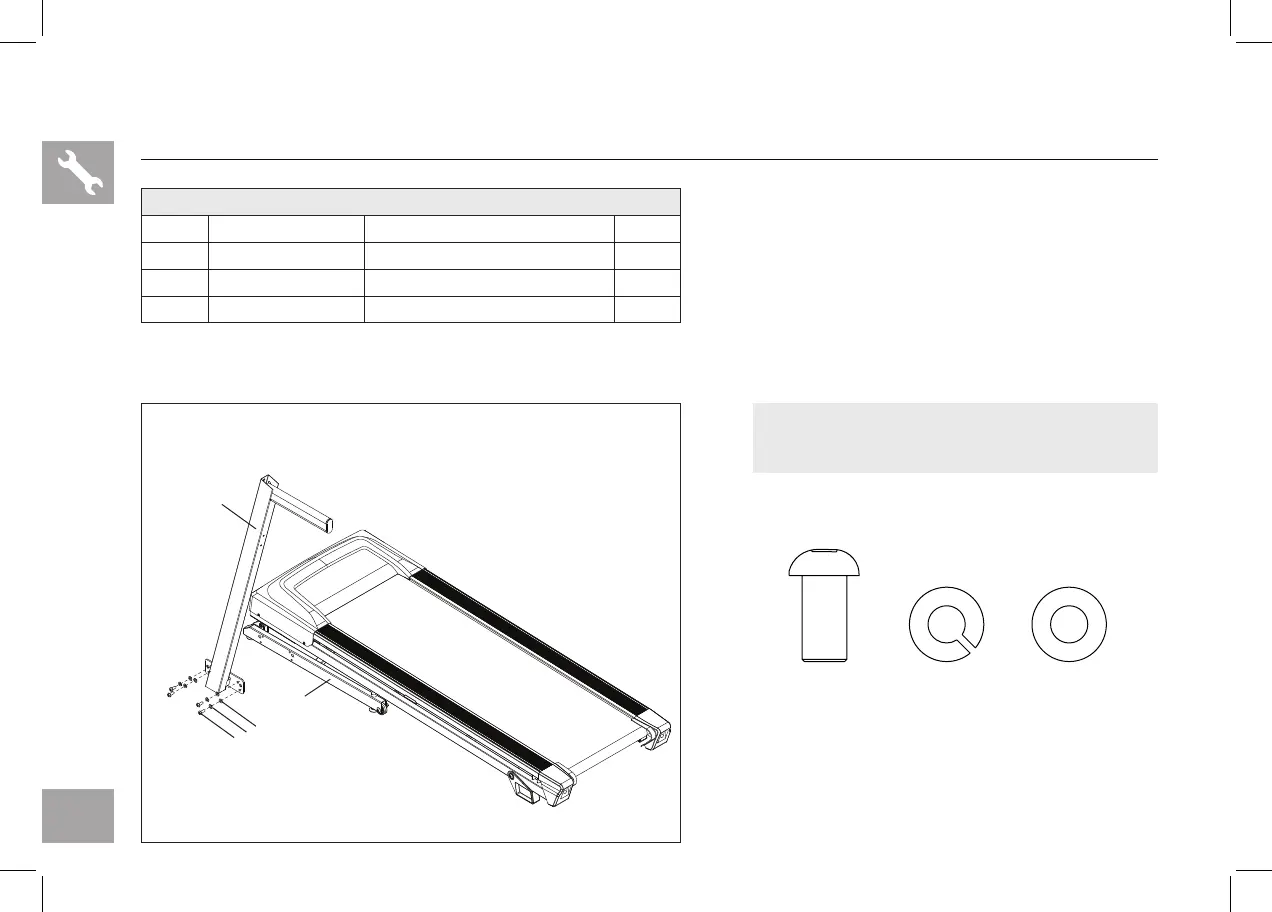

PASO 1 DE MONTAJE
A Abra la BOLSA DE LA TORNILLERÍA PARA
ELPASO 1.
B Una el MÁSTIL DE LA CONSOLA IZQUIERDA (1)
al MARCO BASE(3) utilizando 4 PERNOS (A), 4
ARANDELAS ELÁSTICAS (B) y 4 ARANDELAS
PLANAS (C).
NOTA: No ajuste los pernos por completo hasta
el PASO 5.
A
B
C
1
3
A
B
C
TORNILLERÍA PARA EL PASO 1
PIEZA TIPO DESCRIPCIÓN CANT.
M8X1.25PX20L 4A PERNO
8.4X15.5X1.6T
4B ARANDELA ELÁSTICA
8.2X15.4X2T
4C ARANDELA PLANA
