A Abra la BOLSA DE LA TORNILLERÍA PARA
ELPASO 2.
B Conectar el ALAMBRE DE ALIMENTACIÓN DEL
CABLE al final del CABLE DE LA CONSOLA
(4). Meta el ALAMBRE DE ALIMENTACIÓN
DEL CABLE por el POSTE DERECHO DE LA
CONSOLA (2). Una vez que haya pasado todo
el alambre de alimentación del cable a través
del poste, la punta superior del CABLE DE LA
CONSOLA (4) debe quedar en la parte superior
del poste .
C Una el MÁSTIL DE LA CONSOLA DERECHA (2)
al MARCO BASE(3) utilizando 4PERNOS (A), 4
ARANDELAS ELÁSTICAS (B) y4 ARANDELAS
PLANAS (C).

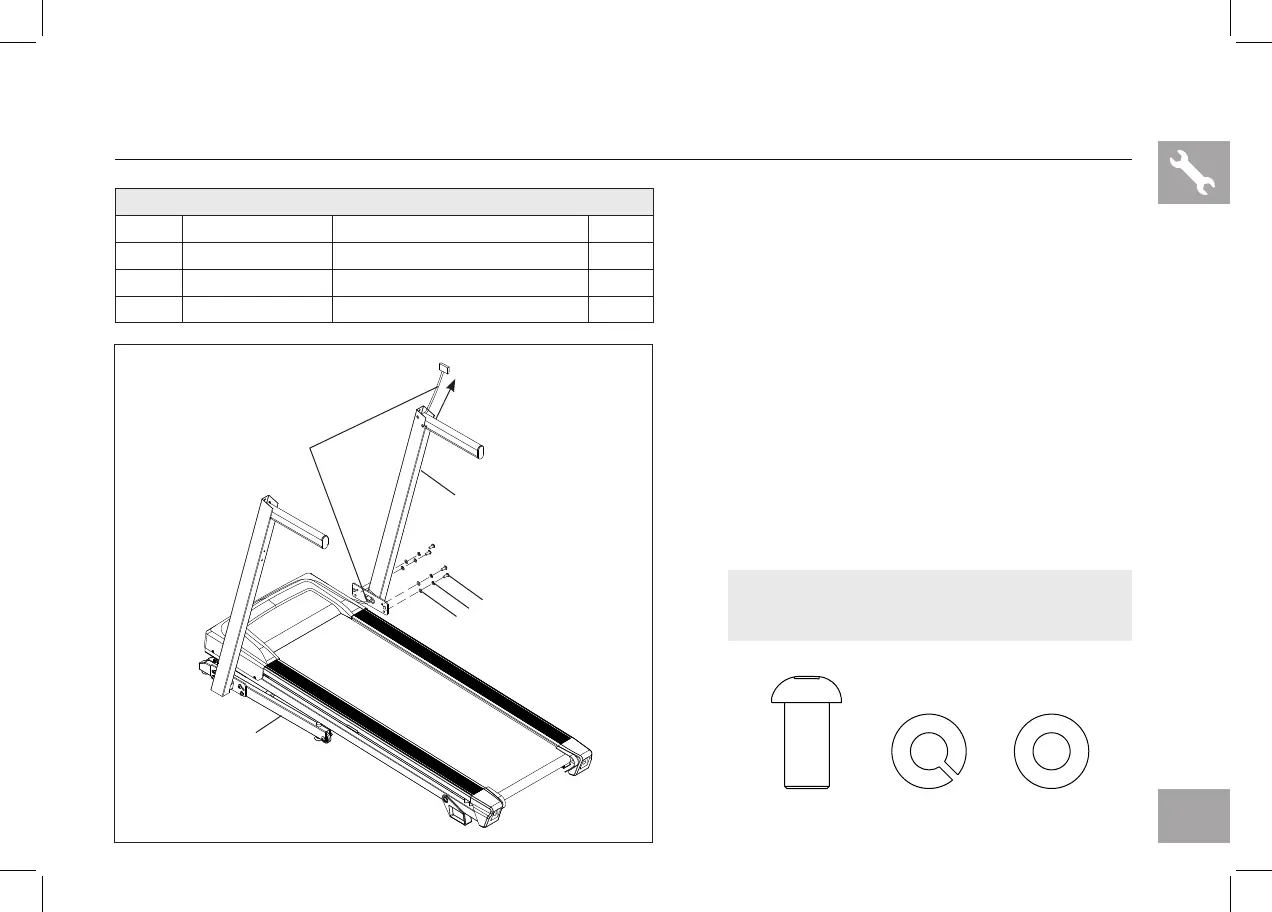

PASO 2 DE MONTAJE
NOTA: No ajuste los pernos por completo hasta
el PASO 5.
A
B
C
A
B
C
2
4
3
TORNILLERÍA PARA EL PASO 2
PIEZA TIPO DESCRIPCIÓN CANT.
M8X1.25PX20L 4A PERNO
8.4X15.5X1.6T
4B ARANDELA ELÁSTICA
8.2X15.4X2T
4C ARANDELA PLANA
