Merit TR3 - Page 60

60
A
B
C
2
4
1
5
A
B
C

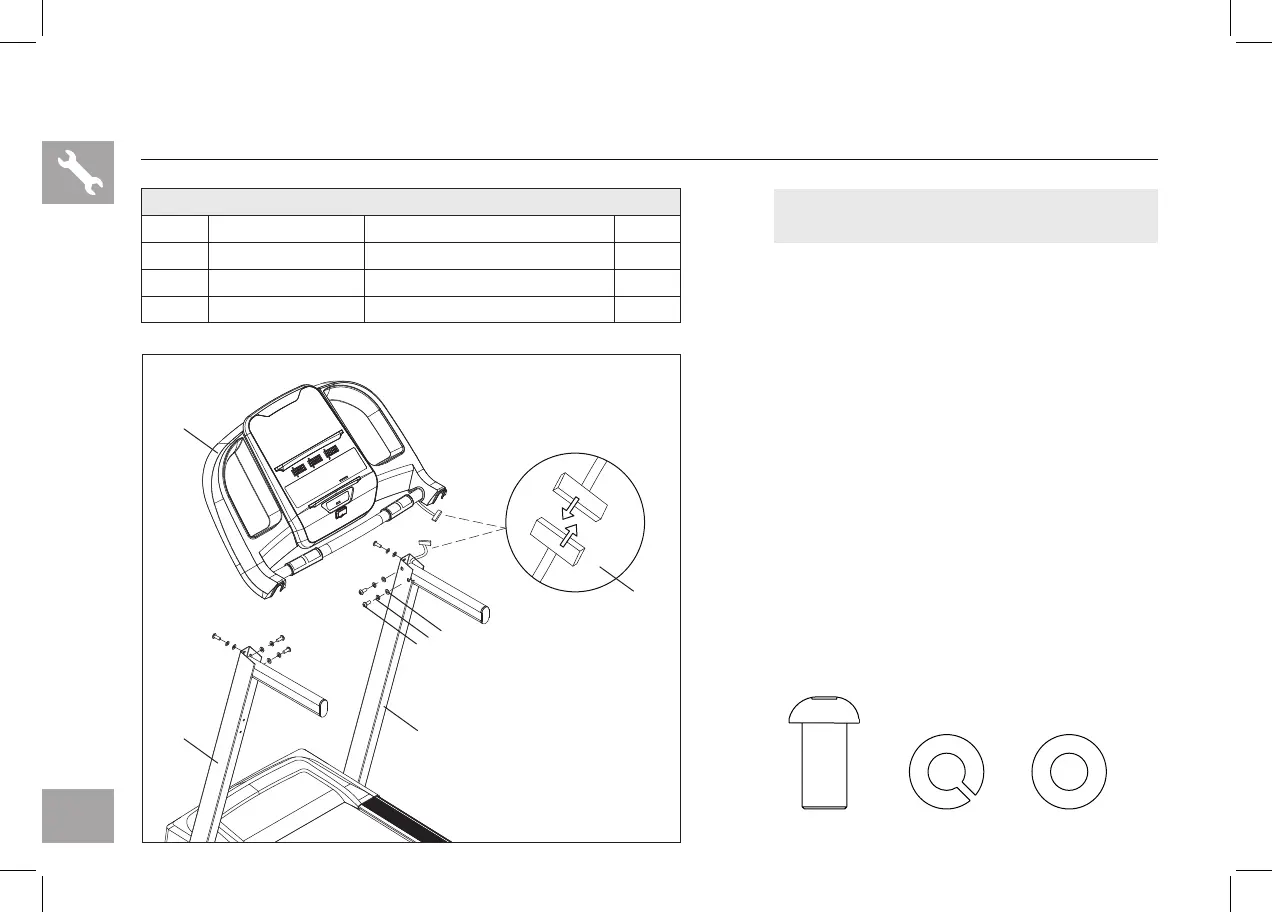

A Abra la BOLSA DE LA TORNILLERÍA PARA
ELPASO 3.
B Coloque suavemente la CONSOLA (5) encima
de los POSTES DE LA CONSOLA (1 Y 2). Una el
LADO IZQUIERDO primero con 3 PERNOS (A),
3ARANDELAS ELÁSTICAS (B) y 3 ARANDELAS
PLANAS (C).
C Los CABLES DE LA CONSOLA (4) están ubicados
dentro del POSTE DE LA CONSOLA (2). Con el
cable conductor extraiga con cuidado el CABLE DE
LA CONSOLA (4) del POSTE DE LA CONSOLA (2).
Separe y deseche el CABLE CONDUCTOR. Conecte
los CABLES DE LA CONSOLA (4) y coloque
con cuidado los cables en los postes para evitar
dañarlos.
D Una el LADO DERECHO de la CONSOLA (5) con
3PERNOS (A), 3 ARANDELAS ELÁSTICAS (B)
y3 ARANDELAS PLANAS (C).
PASO 3 DE MONTAJE
TORNILLERÍA PARA EL PASO 1
PIEZA TIPO DESCRIPCIÓN CANT.
M8X1.25PX20L 6A PERNO
8.4X15.5X1.6T
6B ARANDELA ELÁSTICA
8.2X15.4X2T
6C ARANDELA PLANA
NOTA: Tenga cuidado de no pellizcar
ningún cable mientras conecta la consola.
