MONTAJE FINALIZADO
Antes de utilizarla por primera vez,
siga las instrucciones de la sección de
MANTENIMIENTO del MANUAL DE LA
CINTA para lubricar la plataforma.
A B
TORNILLERÍA PARA EL PASO 4
PIEZA TIPO DESCRIPCIÓN CANT.
M8X.8PX15L 2A PERNO
2B ARANDELA ELÁSTICA
5.1X9.3X1.3T

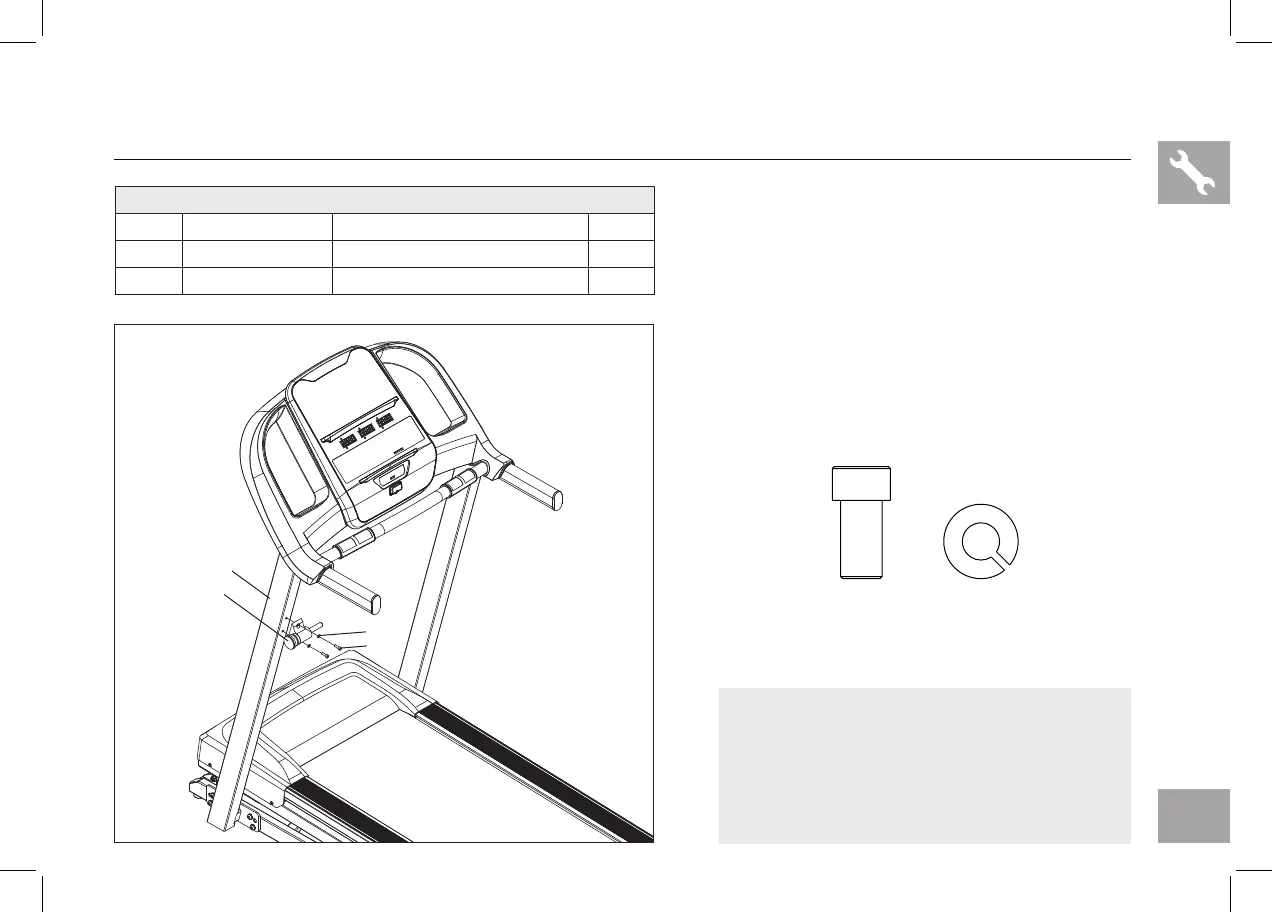

A Abra la BOLSA DE LA TORNILLERÍA PARA
ELPASO 4.
B Una el EL PESTILLO PARA LA PLATAFORMA
DE CORRER (6) al MÁSTIL DE LA CONSOLA
IZQUIERDA (1) con 2PERNOS (A) y 2
ARANDELAS ELÁSTICAS (B).
A RECUERDE apretar por completo TODOS LOS
PERNOS Y TORNILLOS ahora que se terminó el
montaje.
1
6
A
B
PASO 4 DE MONTAJE
