9
ES
• Antes de efectuar cualquier operación, desconecte el polo negativo de la
batería.
• La centralita Bluetooth deberá instalarse exclusivamente en el interior del
habitáculo del vehículo. Para su jación, se aconseja usar velcro o ejes, evi-
te realizar ori cios en la chapa del vehículo.
• Para las posiciones y conexiones, es oportuno consultar las indicaciones
contenidas en las instrucciones.
• Para evitar vibraciones, se aconseja jar los cables del sistema con cinta adhe-
siva de tela.
• Evite absolutamente efectuar conexiones eléctricas apresuradas.

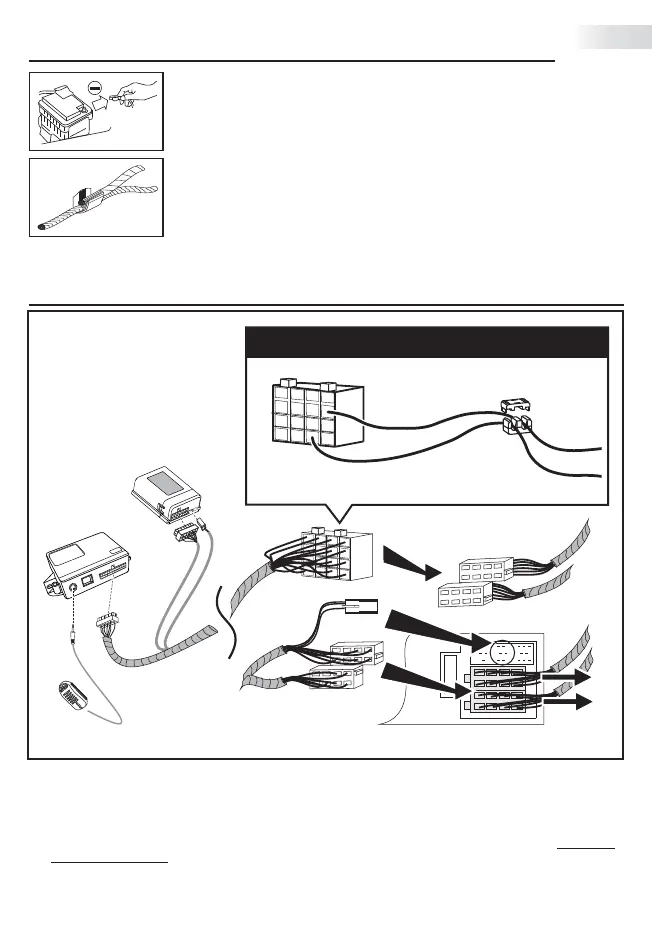

Conexión del cableado especí co para sistema audio con entradas
TEL+ y TEL- / Conexión ISO
1. Retire el conector original de la radio e introdúzcalo en el cableado Pin to Pin.
2. Introduzca el conector del cableado Pin to pin en la radio.
3. Introduzca el conector del cableado del vehículo en el cableado Pin to Pin.
4. Conecte el módulo manos libres utilizando el conector MicroFit de 18 polos.
5. Conecte el módulo de mandos volante utilizando el conector MicroFIT de 12 polos y el conector
negro AMP 2 polos.
6. Programe el protocolo CAN BUS de la centralita de mandos de volante (véase capítulo especí co).
Normas de instalación
B
D
A
ROJO
VERDE
FIAT BRAVO
